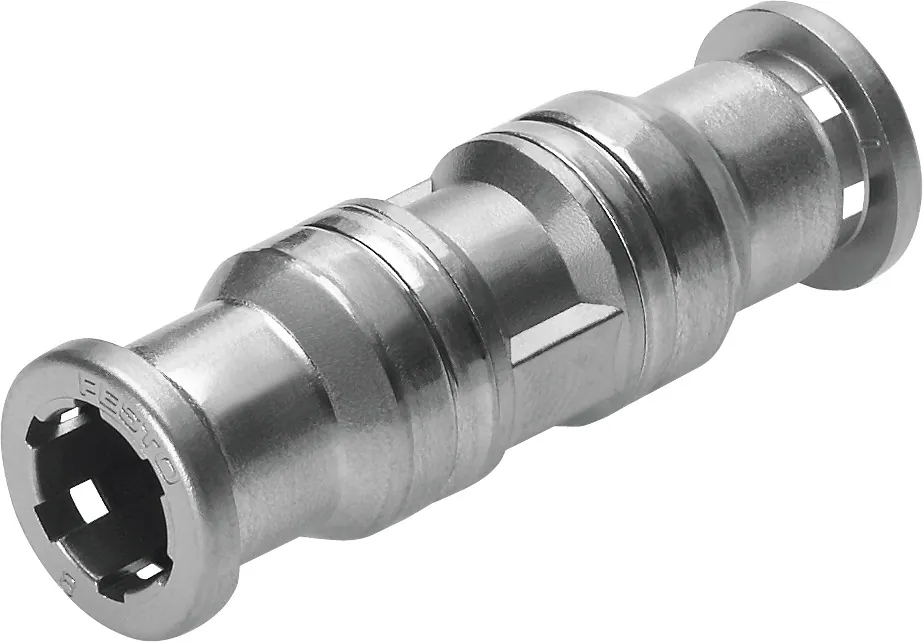

FestoЦанговое соединение

CRQS-16

GTIN 4052568116309 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2024 года. Подберём замену

Цанговое соединение Festo CRQS-16: для поиска альтернативных продуктов используйте Support Portal.

Условный проход
10,5 мм
Размер
Стандарт
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
1
Масса
63 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CRQS-16

Основные

Размер
Стандарт
Условный проход
10,5 мм
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Прим. указание по рабочему давлению
Вода: не более 0.6 МПа при max. 50°C
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Используемые провода
PFAN
Пневматическое подключение, канал 1
Для шлангов с наружным диаметром 16 мм
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 16 мм

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1 МПа
Полный диапазон температур рабочего давления
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда)
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−15 … 120 °C

Масса

Вес продукта
63 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Легированная сталь, нержавеющая
Материал отпускающего кольца
Легированная сталь, нержавеющая
Материал уплотнения шлангка
FPM
Материал держателя шланга
Легированная сталь, нержавеющая
Материал упорного кольца
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных CRQS-16PDF · Festo · на русскомPDFКаталог Festo CRQSPDF · на английском · Festo, 2023CRQSВсе исполнения серии33 позиции, подбор по параметрам

FAQ

Частые вопросы

CRQS-16: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CRQS-16?

Цанговое соединение Festo CRQS-16, артикул 130650: условный проход — 10,5 мм; размер — стандарт; положение при сборке — любое; форма — прямое исполнение; размер контейнера — 1; масса — 63 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать CRQS-16?

По таблице данных Festo: температура окружающей среды — −15 … 120 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда).

04Из каких материалов изготовлен CRQS-16?

Материал корпуса — легированная сталь, нержавеющая; материал отпускающего кольца — легированная сталь, нержавеющая; материал уплотнения шлангка — FPM; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии CRQS, кроме CRQS-16?

В серии «Штуцер с цанговым соединением CRQS» — 33 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на CRQS-16 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CRQS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CRQS-16 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CRQS-16 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CRQS-16 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 130650; ввоз официальный, с грузовой таможенной декларацией.

09Чем заменить CRQS-16?

Производитель снял CRQS-16 с производства: по данным Festo позиция была доступна до 2024 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
