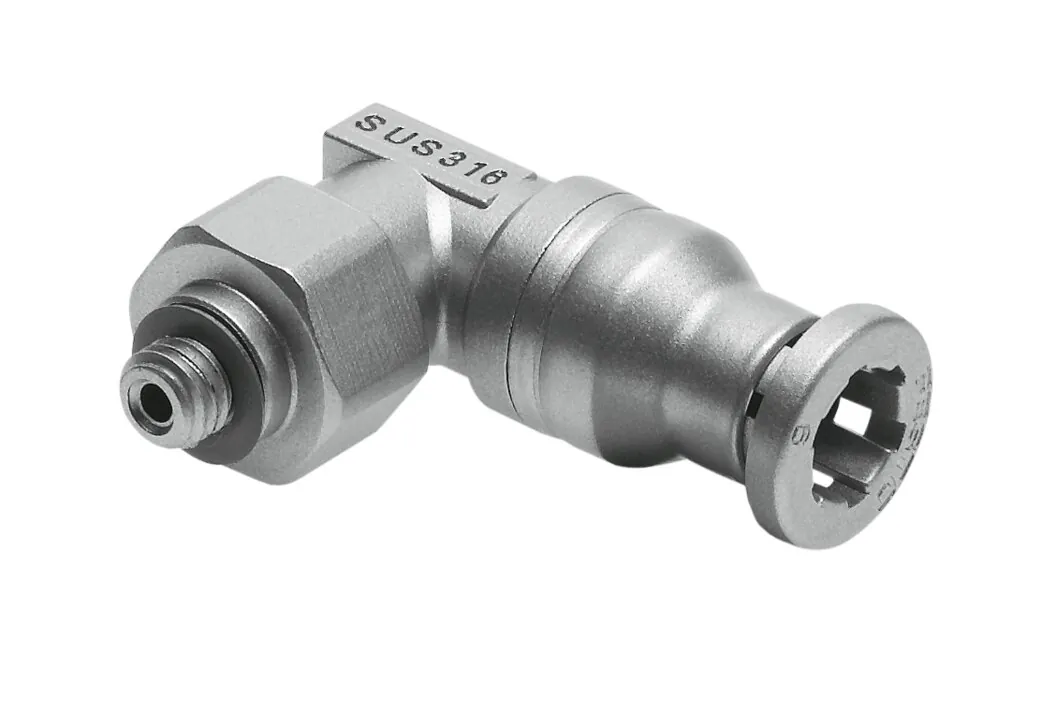

FestoУгловой штуцер с цанговым зажимом и резьбой

CRQSL-M5-4

GTIN 4052568072711 Оригинал Festo

Угловой штуцер с цанговым зажимом и резьбой Festo CRQSL-M5-4: 360° ориентируемое, наружная резьба с внешним шестигранником.

Присоединение 1
Наружная резьба M5
Условный проход
2 мм
Тип крепления
Наружный шестигранник A/F 10
Размер
Стандарт
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Масса
12 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает CRQSL-M5-4

  1. CRQSLСерия

    Угловой штуцер с цанговым зажимом и резьбой

  2. M5Пневматическое присоединение 1

    Наружная резьба M5

  3. 4Пневматическое присоединение 2

    Для шланга с наружным диаметром 4 мм

Характеристики

Технические данные CRQSL-M5-4

Основные

Размер
Стандарт
Условный проход
2 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Г-образная форма
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Прим. указание по рабочему давлению
Вода: не более 0.6 МПа при max. 50°C
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Номинальный момент затяжки
1,33 Н·м
Допуск для номинального момента затяжки
± 20 %
Используемые провода
PFAN
Тип крепления
Наружный шестигранник A/F 10
Пневматическое подключение, канал 1
Наружная резьба M5
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 4 мм

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1 МПа
Полный диапазон температур рабочего давления
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда)
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−15 … 120 °C

Масса

Вес продукта
12 г

Материалы

Материал резьбовой заглушки
Легированная сталь, нержавеющая
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Легированная сталь, нержавеющая
Материал резьбового уплотнения
FPM; Легированная сталь, нержавеющая
Материал отпускающего кольца
Легированная сталь, нержавеющая
Материал уплотнения шлангка
FPM
Материал держателя шланга
Легированная сталь, нержавеющая
Материал упорного кольца
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных CRQSL-M5-4PDF · Festo · на русскомPDFКаталог Festo CRQSPDF · на английском · Festo, 2026CRQSLВсе исполнения серии18 позиций, подбор по параметрам

FAQ

Частые вопросы

CRQSL-M5-4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CRQSL-M5-4?

Угловой штуцер с цанговым зажимом и резьбой Festo CRQSL-M5-4, артикул 162870: присоединение 1 — наружная резьба M5; условный проход — 2 мм; тип крепления — наружный шестигранник A/F 10; размер — стандарт; тип уплотнения резьбового соединения — уплотнительное кольцо; масса — 12 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать CRQSL-M5-4?

По таблице данных Festo: температура окружающей среды — −15 … 120 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда).

04Из каких материалов изготовлен CRQSL-M5-4?

Материал резьбовой заглушки — легированная сталь, нержавеющая; материал корпуса — легированная сталь, нержавеющая; материал резьбового уплотнения — FPM, легированная сталь, нержавеющая; материал отпускающего кольца — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение CRQSL-M5-4?

CRQSL — угловой штуцер с цанговым зажимом и резьбой; M5 — пневматическое присоединение 1: наружная резьба M5; 4 — пневматическое присоединение 2: для шланга с наружным диаметром 4 мм.

06Какие исполнения есть в серии CRQSL, кроме CRQSL-M5-4?

В серии «Угловой штуцер с цанговым зажимом и резьбой CRQSL» — 18 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на CRQSL-M5-4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CRQS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит CRQSL-M5-4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CRQSL-M5-4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09CRQSL-M5-4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 162870; ввоз официальный, с грузовой таможенной декларацией.
