FestoТройник с цанговым зажимом и резьбой

CRQST-3/8-12

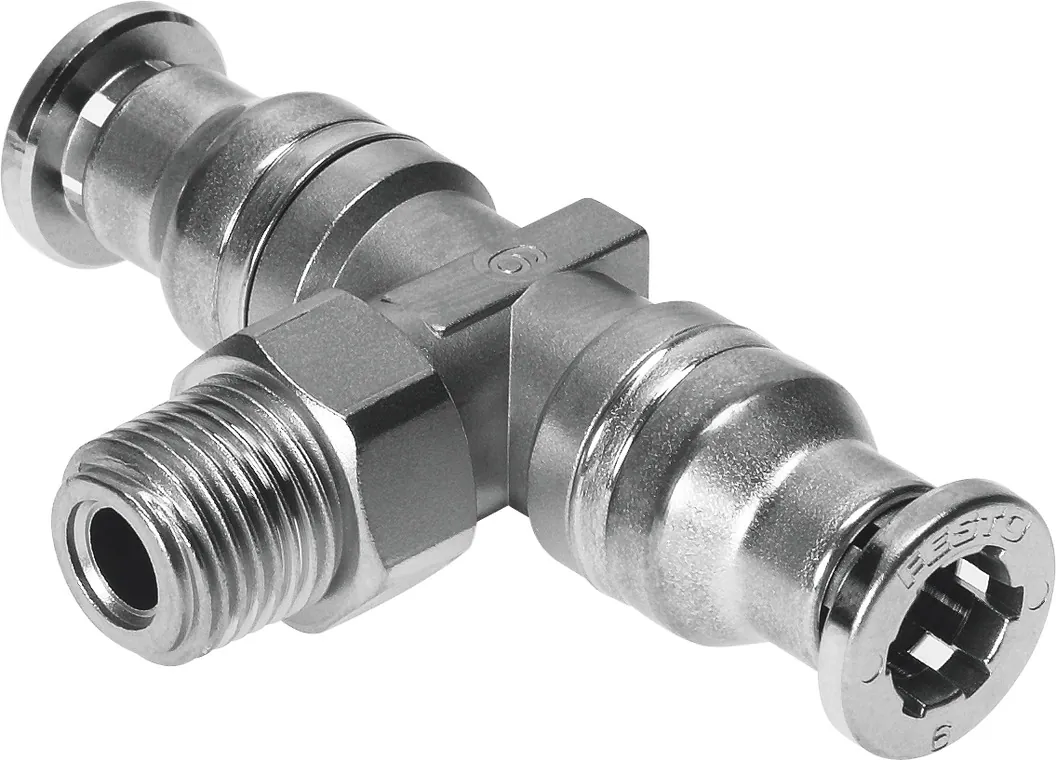

Name: Тройник с цанговым зажимом и резьбой Festo CRQST-3/8-12
Brand: Festo
SKU: 164207

GTIN 4052568136925 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2024 года. Подберём замену

Тройник с цанговым зажимом и резьбой Festo CRQST-3/8-12: 360° ориентируемое, наружная резьба с внешним шестигранником Для поиска альтернативных продуктов используйте Support Portal.

Присоединение 1: Наружная резьба R3/8
Условный проход: 8,1 мм
Тип крепления: Наружный шестигранник A/F 21
Размер: Стандарт
Положение при сборке: Любое
Масса: 85 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CRQST-3/8-12

Основные

Размер: Стандарт
Условный проход: 8,1 мм
Положение при сборке: Любое
Форма: Т-образный
Размер контейнера: 1
Тип конструкции: Возвратно-поступательный принцип
Прим. указание по рабочему давлению: Вода: не более 0.6 МПа при max. 50°C
Безопасны для пищевых продуктов: См. Дополнительную информацию о материале
Кол-во выходов: 2
Кол-во линий питания: 1
Используемые провода: PFAN
Тип крепления: Наружный шестигранник A/F 21
Пневматическое подключение, канал 1: Наружная резьба R3/8
Пневматическое подключение, канал 2: Для шлангов с наружным диаметром 12 мм

Условия работы

Рабочее давление во всём диапазоне температур: −0,095 … 1 МПа
Полный диапазон температур рабочего давления: −0,95 … 10 бар
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда)
Примечание по рабочей среде: Возможна работа со смазкой
Классификация сопротивления коррозии CRC: 4 — Очень высокая стойкост ьк коррозии
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура окружающей среды: −15 … 120 °C

Масса

Вес продукта: 85 г

Материалы

Материал резьбовой заглушки: Легированная сталь, нержавеющая
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса: Легированная сталь, нержавеющая
Материал отпускающего кольца: Легированная сталь, нержавеющая
Материал уплотнения шлангка: FPM
Материал держателя шланга: Легированная сталь, нержавеющая
Материал упорного кольца: Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных CRQST-3/8-12PDF · Festo · на русском PDFКаталог Festo CRQSPDF · на английском · Festo, 2023 CRQSTВсе исполнения серии16 позиций, подбор по параметрам

FAQ

Частые вопросы

CRQST-3/8-12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у CRQST-3/8-12?

Тройник с цанговым зажимом и резьбой Festo CRQST-3/8-12, артикул 164207: присоединение 1 — наружная резьба R3/8; условный проход — 8,1 мм; тип крепления — наружный шестигранник A/F 21; размер — стандарт; положение при сборке — любое; масса — 85 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать CRQST-3/8-12?

По таблице данных Festo: температура окружающей среды — −15 … 120 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда).

04Из каких материалов изготовлен CRQST-3/8-12?

Материал резьбовой заглушки — легированная сталь, нержавеющая; материал корпуса — легированная сталь, нержавеющая; материал отпускающего кольца — легированная сталь, нержавеющая; материал уплотнения шлангка — FPM. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии CRQST, кроме CRQST-3/8-12?

В серии «Тройник с цанговым зажимом и резьбой CRQST» — 16 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на CRQST-3/8-12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CRQS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CRQST-3/8-12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CRQST-3/8-12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CRQST-3/8-12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 164207; ввоз официальный, с грузовой таможенной декларацией.

09Чем заменить CRQST-3/8-12?

Производитель снял CRQST-3/8-12 с производства: по данным Festo позиция была доступна до 2024 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
