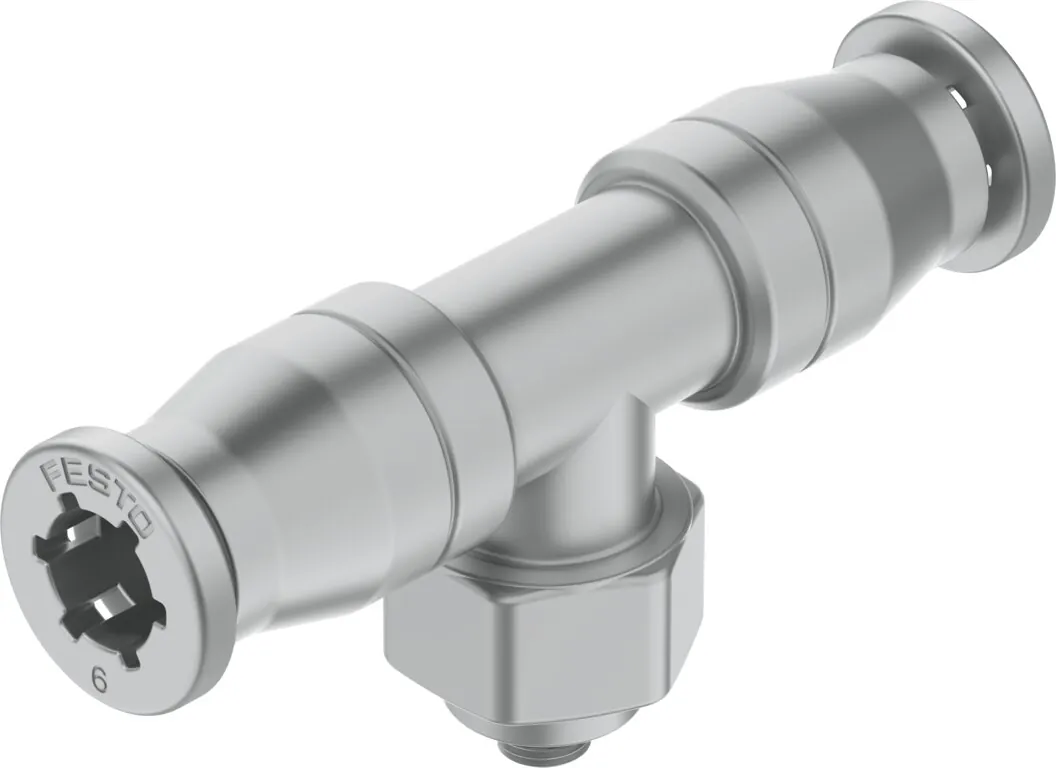

FestoТройник с цанговым зажимом и резьбой

CRQST-M5-6

GTIN 4052568073213 Оригинал Festo

Тройник с цанговым зажимом и резьбой Festo CRQST-M5-6: 360° ориентируемое, наружная резьба с внешним шестигранником.

Присоединение 1
Наружная резьба M5
Условный проход
2 мм
Тип крепления
Наружный шестигранник A/F 12
Размер
Стандарт
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Масса
24 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает CRQST-M5-6

  1. CRQSTСерия

    Тройник с цанговым зажимом и резьбой

  2. M5Пневматическое присоединение 1

    Наружная резьба M5

  3. 6Пневматическое присоединение 2

    Для шланга с наружным диаметром 6 мм

Характеристики

Технические данные CRQST-M5-6

Основные

Размер
Стандарт
Условный проход
2 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Т-образный
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Прим. указание по рабочему давлению
Вода: не более 0.6 МПа при max. 50°C
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Номинальный момент затяжки
1,33 Н·м
Допуск для номинального момента затяжки
± 20 %
Кол-во выходов
2
Кол-во линий питания
1
Используемые провода
PFAN
Тип крепления
Наружный шестигранник A/F 12
Пневматическое подключение, канал 1
Наружная резьба M5
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 6 мм

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1 МПа
Полный диапазон температур рабочего давления
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда)
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−15 … 120 °C

Масса

Вес продукта
24 г

Материалы

Материал резьбовой заглушки
Легированная сталь, нержавеющая
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Легированная сталь, нержавеющая
Материал резьбового уплотнения
FPM; Легированная сталь, нержавеющая
Материал отпускающего кольца
Легированная сталь, нержавеющая
Материал уплотнения шлангка
FPM
Материал держателя шланга
Легированная сталь, нержавеющая
Материал упорного кольца
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных CRQST-M5-6PDF · Festo · на русскомPDFКаталог Festo CRQSPDF · на английском · Festo, 2026CRQSTВсе исполнения серии16 позиций, подбор по параметрам

FAQ

Частые вопросы

CRQST-M5-6: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CRQST-M5-6?

Тройник с цанговым зажимом и резьбой Festo CRQST-M5-6, артикул 164201: присоединение 1 — наружная резьба M5; условный проход — 2 мм; тип крепления — наружный шестигранник A/F 12; размер — стандарт; тип уплотнения резьбового соединения — уплотнительное кольцо; масса — 24 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать CRQST-M5-6?

По таблице данных Festo: температура окружающей среды — −15 … 120 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда).

04Из каких материалов изготовлен CRQST-M5-6?

Материал резьбовой заглушки — легированная сталь, нержавеющая; материал корпуса — легированная сталь, нержавеющая; материал резьбового уплотнения — FPM, легированная сталь, нержавеющая; материал отпускающего кольца — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение CRQST-M5-6?

CRQST — тройник с цанговым зажимом и резьбой; M5 — пневматическое присоединение 1: наружная резьба M5; 6 — пневматическое присоединение 2: для шланга с наружным диаметром 6 мм.

06Какие исполнения есть в серии CRQST, кроме CRQST-M5-6?

В серии «Тройник с цанговым зажимом и резьбой CRQST» — 16 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на CRQST-M5-6 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CRQS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит CRQST-M5-6 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CRQST-M5-6 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09CRQST-M5-6 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 164201; ввоз официальный, с грузовой таможенной декларацией.
