FestoМодуль промежуточной позиции

DADM-DGC-25-A

GTIN 4052568016098 Оригинал Festo

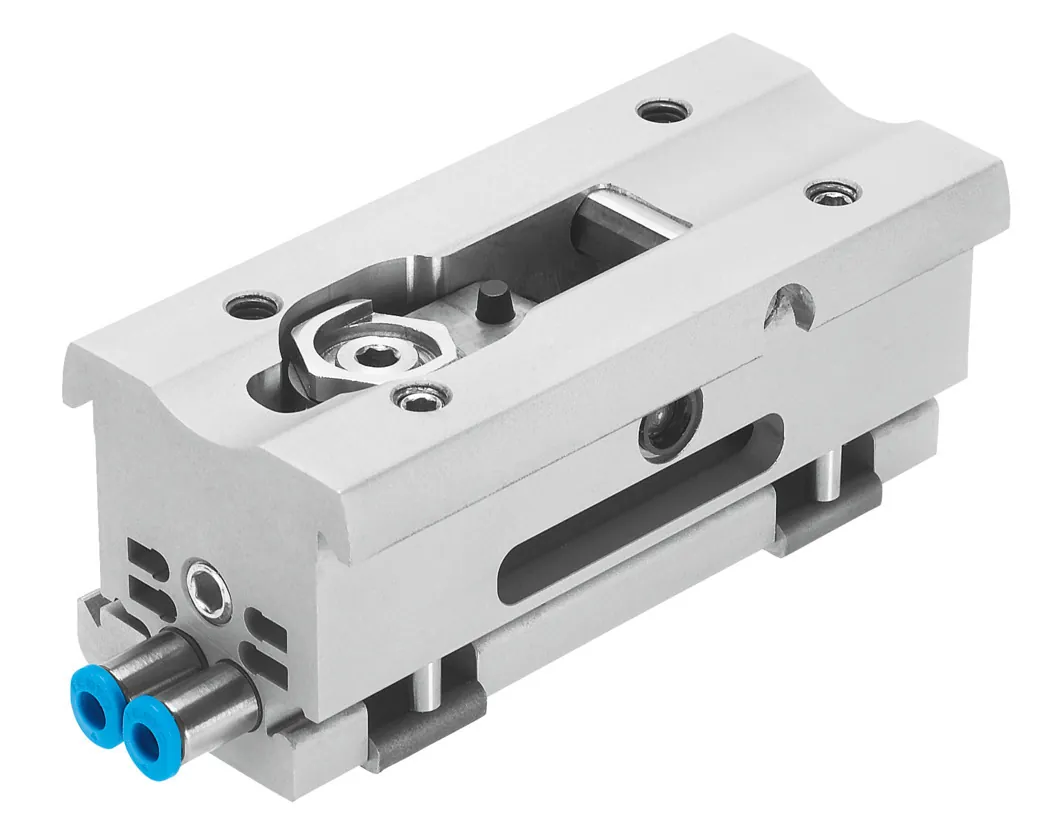

Модуль промежуточной позиции Festo DADM-DGC-25-A: для линейных приводов DGC и DGCI.

Размер
25
Присоединение
QS-4
Настройка точности
2 мм
Положение при сборке
Любое
Определение позиции
Для герконов
Масса
430 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Характеристики

Технические данные DADM-DGC-25-A

Основные

Размер
25
Положение при сборке
Любое
Определение позиции
Для герконов
Макс. скорость удара
3 м/с
Макс. время поворота
100 мс
Точность повторения
0,02 мм
Тип крепления
Фиксатор для цилиндра DGC
Пневматическое присоединение
QS-4
Настройка точности
2 мм
Режим работы
Двустороннего действия

Условия работы

Рабочее давление
2,5 … 8 бар
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
430 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал стопорного винта
Сталь; Гальванизирован
Материал уплотнений
NBR
Материал корпуса
Алюминиевый сплав; Анодированный
Материал рычага
Легированная сталь, нержавеющая
Материал клипсы
Легированная сталь, нержавеющая
Материал гайки
Сталь; Гальванизирован

Документы

Документация

PDFТаблица данных DADM-DGC-25-APDF · Festo · на русскомDADM-DGCВсе исполнения серии3 позиции, подбор по параметрам

FAQ

Частые вопросы

DADM-DGC-25-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DADM-DGC-25-A?

Модуль промежуточной позиции Festo DADM-DGC-25-A, артикул 541700: размер — 25; присоединение — QS-4; настройка точности — 2 мм; положение при сборке — любое; определение позиции — для герконов; масса — 430 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DADM-DGC-25-A?

По таблице данных Festo: рабочее давление — 2,5 … 8 бар; температура окружающей среды — −10 … 60 °C.

03Из каких материалов изготовлен DADM-DGC-25-A?

Материал стопорного винта — сталь, гальванизирован; материал уплотнений — NBR; материал корпуса — алюминиевый сплав, анодированный; материал рычага — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии DADM-DGC, кроме DADM-DGC-25-A?

В серии «Модуль промежуточной позиции DADM-DGC» — 3 позиции. У DADM-DGC-25-A: размер — 25. Другие варианты (размер: 32) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на DADM-DGC-25-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит DADM-DGC-25-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DADM-DGC-25-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07DADM-DGC-25-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 541700; ввоз официальный, с грузовой таможенной декларацией.
