FestoНеполноповоротный привод

DAPS-0015-090-RS1-F03-CR

GTIN 4052568194680 Оригинал Festo

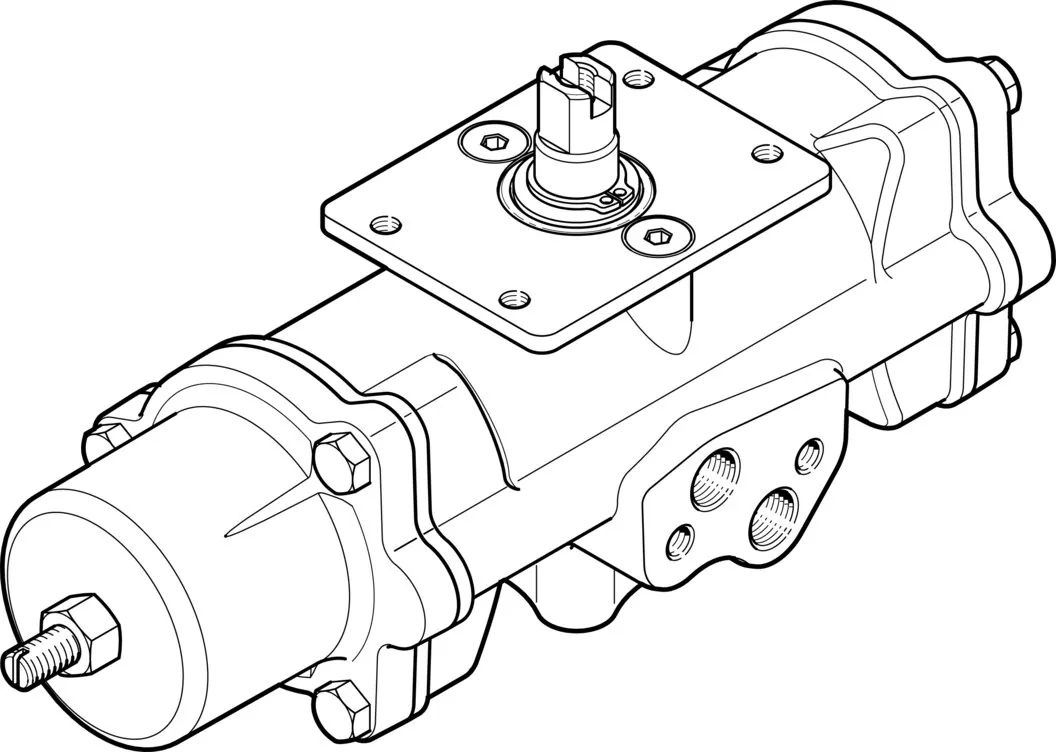

Неполноповоротный привод Festo DAPS-0015-090-RS1-F03-CR: single-acting, air connection to VDI/VDE 3845 Namur valves, direct flange mounting, stainless steel version.

Присоединение
G1/8
Режим работы
Одностороннего действия
Угол поворота
90 °
Присоединение вала
T9
Размер привода
0015
Масса
1,60 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Режим работы

Присоединение вала

Обозначение

Что означает DAPS-0015-090-RS1-F03-CR

  1. DAPSСерия

    Неполноповоротный привод

  2. 0015Номинальный момент

    15 Н·м

  3. 090Угол поворота

    90°

  4. RS1Направление закрытия и функция и усилие пружины

    Закрывается вправо; одностороннего действия; под давление питания 2,8 бар

  5. F03Фланец 1

    Схема отверстий F03

  6. CRЗащита от коррозии

    Нержавеющая сталь

Характеристики

Технические данные DAPS-0015-090-RS1-F03-CR

Основные

Размер привода
0015
Расположение отверстий на фланце
F03
Угол поворота
90 °
Глубина присоединения вала
10,2 мм
Демпфирование
Без демпфирования
Положение при сборке
Любое
Режим работы
Одностороннего действия
Тип конструкции
Yoke — кинематика
Определение позиции
Без
Закрывание
Закрывается вправо
Уровень полноты безопасности (SIL)
Изделие можно применять в системах безопасности (SRP/CS) до SIL 2 (режим высокой частоты запросов); Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования
Номинальное рабочее давление
5,6 бар
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по взрывозащите (ATEX)
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам взрывозащиты
Сертификационный департамент
TÜV Nord 212170801
Категория ATEX Газ
II 2G
Категория ATEX Пыль
II 2D
Взрывозащита типа "Газ"
Ex h IIC T6...T3 Gb X
Взрывозащита типа "Пыль"
Ex h IIIC T85°C...T200°C Db X
Взрывобезопасная температура окружающей среды
−20°C <= Ta <= +60°C
Момент пружинного возврата с углом поворота 0°
5 Н·м
Момент пружинного возврата с углом поворота 50°
3,7 Н·м
Момент пружинного возврата для 90°
7,5 Н·м
Усилие пружины
1
Расход воздуха при 6 бар за цикл 0° — номинальный угол — 0°
0,6 l
Присоединение вала
T9
Пневматическое присоединение
G1/8
Номер материала крышки
1.4408
Номер материала корпуса
1.4408
Номер материала вала
1.4301

Условия работы

Давление питания, под которое рассчитана пружина
0,28 МПа
Давление для сжатия пружины
2,8 бар
Рабочее давление
2,8 … 8,4 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Вес продукта
1600 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Легированная сталь, нержавеющая
Материал уплотнений
FPM; NBR; PUR
Материал корпуса
Легированная сталь, нержавеющая
Материал винтов
Легированная сталь, нержавеющая
Материал вала
Легированная сталь, нержавеющая

Принадлежности

Что подходит к DAPS-0015-090-RS1-F03-CR

По разделу «Принадлежности» каталога Festo — для размера 15. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Крепление3

Документы

Документация

PDFТаблица данных DAPS-0015-090-RS1-F03-CRPDF · Festo · на русскомPDFКаталог Festo DAPSPDF · на английском · Festo, 2026DAPSВсе исполнения серии289 позиций, подбор по параметрам

FAQ

Частые вопросы

DAPS-0015-090-RS1-F03-CR: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DAPS-0015-090-RS1-F03-CR?

Неполноповоротный привод Festo DAPS-0015-090-RS1-F03-CR, артикул 552875: присоединение — G1/8; режим работы — одностороннего действия; угол поворота — 90 °; присоединение вала — T9; размер привода — 0015; масса — 1,60 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое неполноповоротный привод?

Привод, который поворачивает вал на ограниченный угол — например, на 90° или 180°, — а не вращает его непрерывно. Угол поворота и крутящий момент указаны в характеристиках исполнения.

03При каком давлении и температуре работает DAPS-0015-090-RS1-F03-CR?

По таблице данных Festo: рабочее давление — 2,8 … 8,4 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DAPS-0015-090-RS1-F03-CR?

Материал крышки — легированная сталь, нержавеющая; материал уплотнений — FPM, NBR, PUR; материал корпуса — легированная сталь, нержавеющая; материал винтов — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DAPS-0015-090-RS1-F03-CR?

DAPS — неполноповоротный привод; 0015 — номинальный момент: 15 Н·м; 090 — угол поворота: 90°; RS1 — направление закрытия и функция и усилие пружины: закрывается вправо, одностороннего действия, под давление питания 2,8 бар; F03 — фланец 1: схема отверстий F03; CR — защита от коррозии: нержавеющая сталь.

06Какие исполнения есть в серии DAPS, кроме DAPS-0015-090-RS1-F03-CR?

В серии «Неполноповоротный привод DAPS» — 289 позиций. У DAPS-0015-090-RS1-F03-CR: режим работы — одностороннего действия; присоединение вала — T9. Другие варианты (режим работы: двустороннего действия) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DAPS-0015-090-RS1-F03-CR?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), крепление (3). Например: QS-G1/8-8, DASB-P1-HA-SB. Подобраны по каталогу Festo для этого размера.

08Есть ли на DAPS-0015-090-RS1-F03-CR документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DAPS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DAPS-0015-090-RS1-F03-CR и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DAPS-0015-090-RS1-F03-CR в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DAPS-0015-090-RS1-F03-CR — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 552875; ввоз официальный, с грузовой таможенной декларацией.
