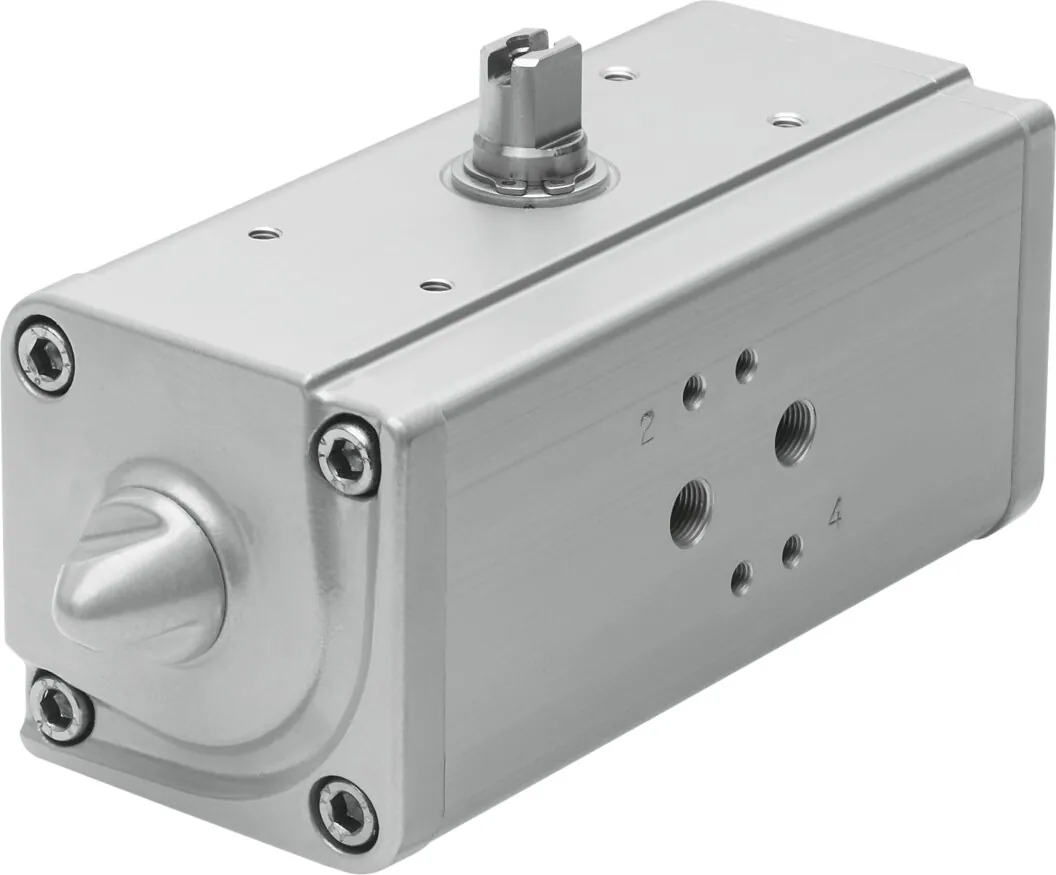

FestoНеполноповоротный привод

DAPS-0360-090-R-F0710

GTIN 4052568166823 Оригинал Festo

Неполноповоротный привод Festo DAPS-0360-090-R-F0710: двустороннего действия, пневматическое присоединение по VDI/VDE 3845, распределители Namur имеют прямое фланцевое крепление.

Присоединение
G1/8
Режим работы
Двустороннего действия
Угол поворота
90 °
Присоединение вала
T22
Размер привода
0360
Масса
6,50 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Режим работы

Угол поворота

Присоединение вала

Характеристики

Технические данные DAPS-0360-090-R-F0710

Основные

Размер привода
0360
Расположение отверстий на фланце
F07; F10
Угол поворота
90 °
Диапазон настройки конечного положения при 0°
−1 … 9 °
Глубина присоединения вала
24,3 мм
Фитинги соответствуют стандарту
ISO 5211
Демпфирование
Без демпфирования
Положение при сборке
Любое
Режим работы
Двустороннего действия
Тип конструкции
Yoke — кинематика
Определение позиции
Без
Закрывание
Закрывается вправо
Подключение распределителя по стандарту
VDI/VDE 3845 (NAMUR)
Уровень полноты безопасности (SIL)
Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования
Номинальное рабочее давление
5,6 бар
Макс. частота поворота при 6 бар
1 Гц
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по взрывозащите (ATEX)
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам взрывозащиты
Сертификационный департамент
TÜV Nord 212170801
Категория ATEX Газ
II 2G
Категория ATEX Пыль
II 2D
Взрывозащита типа "Газ"
Ex h IIC T6...T3 Gb X
Взрывозащита типа "Пыль"
Ex h IIIC T85°C...T200°C Db X
Взрывобезопасная температура окружающей среды
−20°C <= Ta <= +60°C
Момент при указанном рабочем давлении и угле поворота 0°
360 Н·м
Момент при номинальном рабочем давлении с углом поворота 50°
180 Н·м
Момент при номинальном рабочем давлении с углом поворота 90°
270 Н·м
Примечание по моменту
Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.
Расход воздуха при 6 бар за цикл 0° — номинальный угол — 0°
12,6 l
Присоединение вала
T22
Пневматическое присоединение
G1/8
Номер материала вала
1.4305

Условия работы

Рабочее давление
1 … 8,4 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Вес продукта
6500 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав
Материал уплотнений
FPM; NBR; PUR
Материал корпуса
Алюминиевый сплав
Материал винтов
Легированная сталь
Материал вала
Легированная сталь

Принадлежности

Что подходит к DAPS-0360-090-R-F0710

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных DAPS-0360-090-R-F0710PDF · Festo · на русскомPDFКаталог Festo DAPS-ADDPDF · на английском · Festo, 2026DAPSВсе исполнения серии289 позиций, подбор по параметрам

FAQ

Частые вопросы

DAPS-0360-090-R-F0710: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DAPS-0360-090-R-F0710?

Неполноповоротный привод Festo DAPS-0360-090-R-F0710, артикул 533423: присоединение — G1/8; режим работы — двустороннего действия; угол поворота — 90 °; присоединение вала — T22; размер привода — 0360; масса — 6,50 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое неполноповоротный привод?

Привод, который поворачивает вал на ограниченный угол — например, на 90° или 180°, — а не вращает его непрерывно. Угол поворота и крутящий момент указаны в характеристиках исполнения.

03При каком давлении и температуре работает DAPS-0360-090-R-F0710?

По таблице данных Festo: рабочее давление — 1 … 8,4 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DAPS-0360-090-R-F0710?

Материал крышки — алюминиевый сплав; материал уплотнений — FPM, NBR, PUR; материал корпуса — алюминиевый сплав; материал винтов — легированная сталь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии DAPS, кроме DAPS-0360-090-R-F0710?

В серии «Неполноповоротный привод DAPS» — 289 позиций. У DAPS-0360-090-R-F0710: режим работы — двустороннего действия; угол поворота — 90 °; присоединение вала — T22. Другие варианты (режим работы: одностороннего действия) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к DAPS-0360-090-R-F0710?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

07Есть ли на DAPS-0360-090-R-F0710 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DAPS-ADD; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит DAPS-0360-090-R-F0710 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DAPS-0360-090-R-F0710 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09DAPS-0360-090-R-F0710 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 533423; ввоз официальный, с грузовой таможенной декларацией.
