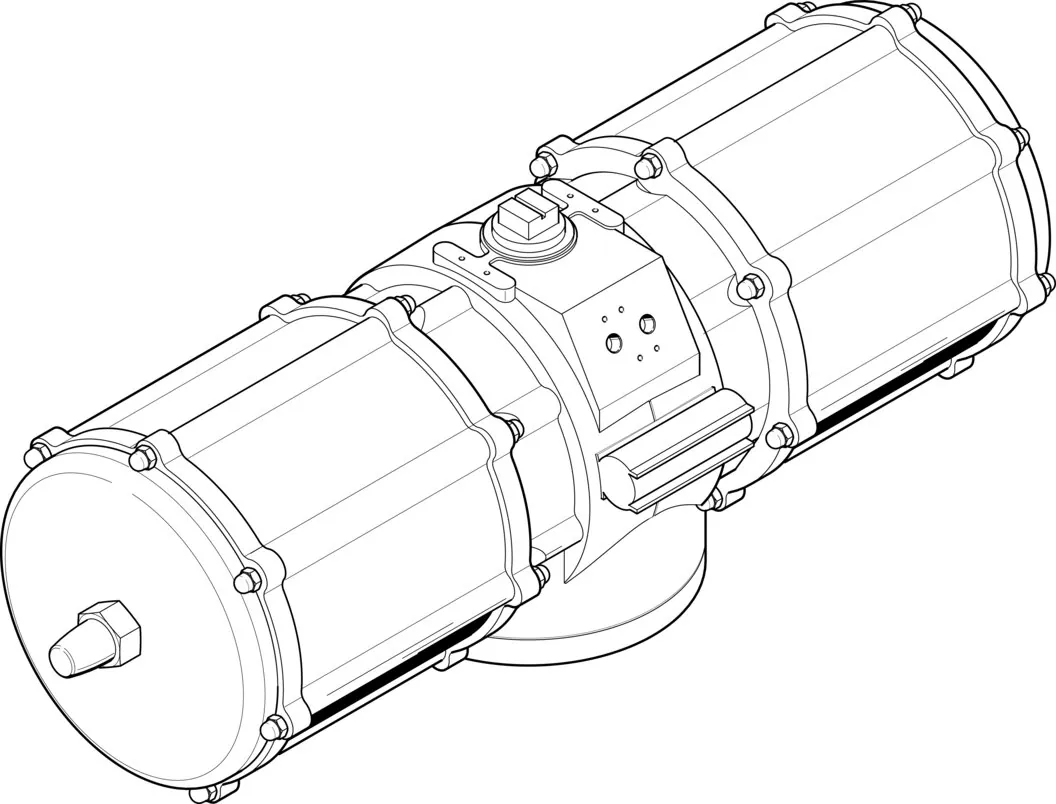

FestoНеполноповоротный привод

DAPS-4000-090-RS2-F25

GTIN 4052568208875 Оригинал Festo

Неполноповоротный привод Festo DAPS-4000-090-RS2-F25: одностороннего действия, Namur распределителине предназначены для прямого монтажа.

Присоединение
G3/8
Режим работы
Одностороннего действия
Угол поворота
90 °
Присоединение вала
T55
Размер привода
4000
Масса
183,00 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Режим работы

Присоединение вала

Обозначение

Что означает DAPS-4000-090-RS2-F25

  1. DAPSСерия

    Неполноповоротный привод

  2. 4000Номинальный момент

    4000 Н·м

  3. 090Угол поворота

    90°

  4. RS2Направление закрытия и функция и усилие пружины

    Закрывается вправо; одностороннего действия; под давление питания 3,5 бар

  5. F25Фланец 1

    Схема отверстий F25

Характеристики

Технические данные DAPS-4000-090-RS2-F25

Основные

Размер привода
4000
Расположение отверстий на фланце
F25
Угол поворота
90 °
Диапазон настройки конечного положения при 0°
−5 … 5 °
Диапазон настройки конечных положений при номинальном угле поворота
85 … 95 °
Глубина присоединения вала
58 мм
Фитинги соответствуют стандарту
ISO 5211
Демпфирование
Без демпфирования
Положение при сборке
Любое
Режим работы
Одностороннего действия
Тип конструкции
Yoke — кинематика
Определение позиции
Без
Закрывание
Закрывается вправо
Подключение распределителя по стандарту
VDI/VDE 3845 (NAMUR)
Уровень полноты безопасности (SIL)
Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования
Номинальное рабочее давление
5,6 бар
Макс. частота поворота при 6 бар
1 Гц
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по взрывозащите (ATEX)
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам взрывозащиты
Сертификационный департамент
TÜV Nord 212170801
Категория ATEX Газ
II 2G
Категория ATEX Пыль
II 2D
Взрывозащита типа "Газ"
Ex h IIC T6...T3 Gb X
Взрывозащита типа "Пыль"
Ex h IIIC T85°C...T200°C Db X
Взрывобезопасная температура окружающей среды
−20°C <= Ta <= +60°C
Момент при указанном рабочем давлении и угле поворота 0°
5000 Н·м
Момент при номинальном рабочем давлении с углом поворота 50°
2750 Н·м
Момент при номинальном рабочем давлении с углом поворота 90°
4166 Н·м
Примечание по моменту
Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.
Момент пружинного возврата с углом поворота 0°
1666 Н·м
Момент пружинного возврата с углом поворота 50°
1250 Н·м
Момент пружинного возврата для 90°
2500 Н·м
Усилие пружины
2
Расход воздуха при 6 бар за цикл 0° — номинальный угол — 0°
203,7 l
Присоединение вала
T55
Пневматическое присоединение
G3/8
Номер материала вала
1.4305

Условия работы

Давление питания, под которое рассчитана пружина
0,35 МПа
Давление для сжатия пружины
3,5 бар
Рабочее давление
3,5 … 8,4 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Вес продукта
183000 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав
Материал уплотнений
FPM; NBR; PUR
Материал корпуса
Алюминиевый сплав
Материал винтов
Легированная сталь
Материал вала
Легированная сталь

Принадлежности

Что подходит к DAPS-4000-090-RS2-F25

По разделу «Принадлежности» каталога Festo — для размера 4000. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Крепление3

Документы

Документация

PDFТаблица данных DAPS-4000-090-RS2-F25PDF · Festo · на русскомPDFКаталог Festo DAPSPDF · на английском · Festo, 2026DAPSВсе исполнения серии289 позиций, подбор по параметрам

FAQ

Частые вопросы

DAPS-4000-090-RS2-F25: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DAPS-4000-090-RS2-F25?

Неполноповоротный привод Festo DAPS-4000-090-RS2-F25, артикул 561694: присоединение — G3/8; режим работы — одностороннего действия; угол поворота — 90 °; присоединение вала — T55; размер привода — 4000; масса — 183,00 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое неполноповоротный привод?

Привод, который поворачивает вал на ограниченный угол — например, на 90° или 180°, — а не вращает его непрерывно. Угол поворота и крутящий момент указаны в характеристиках исполнения.

03При каком давлении и температуре работает DAPS-4000-090-RS2-F25?

По таблице данных Festo: рабочее давление — 3,5 … 8,4 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DAPS-4000-090-RS2-F25?

Материал крышки — алюминиевый сплав; материал уплотнений — FPM, NBR, PUR; материал корпуса — алюминиевый сплав; материал винтов — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DAPS-4000-090-RS2-F25?

DAPS — неполноповоротный привод; 4000 — номинальный момент: 4000 Н·м; 090 — угол поворота: 90°; RS2 — направление закрытия и функция и усилие пружины: закрывается вправо, одностороннего действия, под давление питания 3,5 бар; F25 — фланец 1: схема отверстий F25.

06Какие исполнения есть в серии DAPS, кроме DAPS-4000-090-RS2-F25?

В серии «Неполноповоротный привод DAPS» — 289 позиций. У DAPS-4000-090-RS2-F25: режим работы — одностороннего действия; присоединение вала — T55. Другие варианты (режим работы: двустороннего действия) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DAPS-4000-090-RS2-F25?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), крепление (3). Например: QS-G3/8-12, DASB-P1-HA-SB. Подобраны по каталогу Festo для этого размера.

08Есть ли на DAPS-4000-090-RS2-F25 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DAPS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DAPS-4000-090-RS2-F25 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DAPS-4000-090-RS2-F25 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DAPS-4000-090-RS2-F25 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 561694; ввоз официальный, с грузовой таможенной декларацией.
