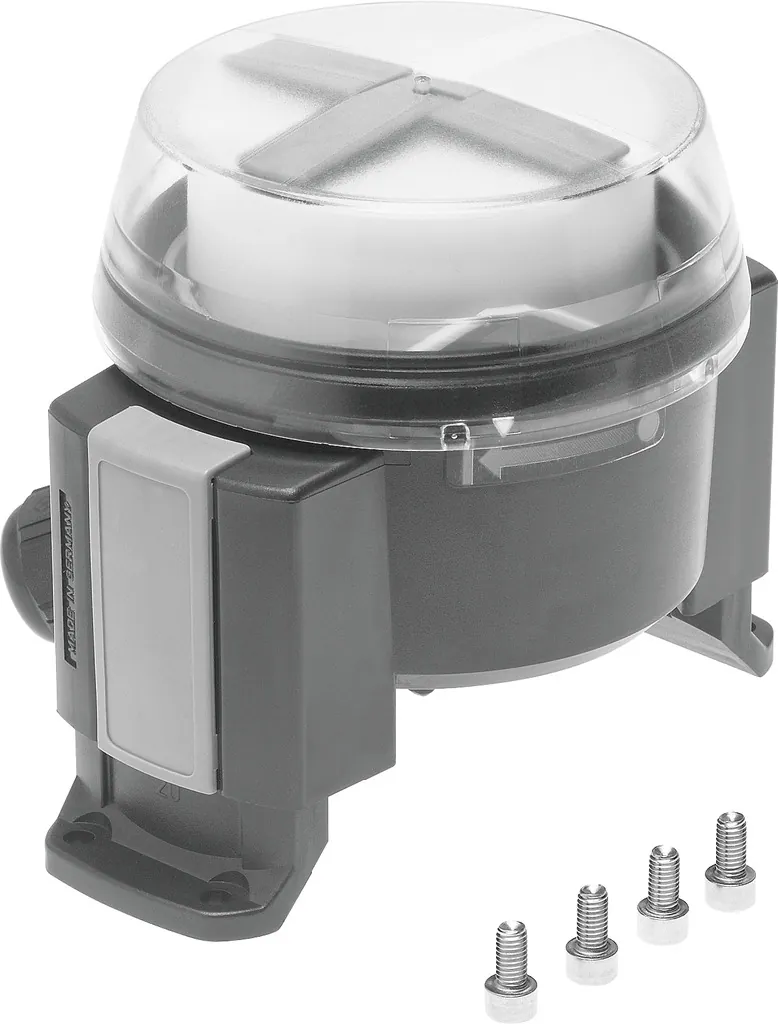

FestoВстроенный концевой выключатель

DAPZ-SB-I-30DC-DR-AR

GTIN 4052568168124 Оригинал Festo

Встроенный концевой выключатель Festo DAPZ-SB-I-30DC-DR-AR: для неполноповоротных приводов с интерфейсом для сборки по VDI/VDE 3845.

Основан на стандарте
EN 60947-5-2; VDI/VDE 3845 (NAMUR)
Диапазон рабочего напряжения DC
10 … 30 В
Напряжение изоляции
50 В
Принцип измерения
Индуктивный
Допустимый диаметр кабеля
7 … 13 мм
Масса
481 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные DAPZ-SB-I-30DC-DR-AR

Основные

Допустимый диаметр кабеля
7 … 13 мм
Основан на стандарте
EN 60947-5-2; VDI/VDE 3845 (NAMUR)
Форма
Круглый
Положение при сборке
Любое
Защита от короткого замыкания
Пульсирующий
Функция переключающего элемента
Нормально разомкнутый контакт
Защищен от смены полярности
Для всех электрических соединений
Принцип измерения
Индуктивный
Индикатор позиции переключения
Да
Диапазон рабочего напряжения DC
10 … 30 В
Собственное потребление тока при рабочем напряжении
0 … 100 мА
Напряжение изоляции
50 В
Макс. выходной ток
100 мА
Выход переключателя
PNP
Импульсная мощность
0,5 кВ
Степень загрязнения
3
Класс защиты
IP67
Электрическое подключение
Вворачиваемый терминал
Резьбовое подключение кабеля
M20x1,5

Условия работы

Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 70 °C

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал крышки корпуса
PC
Материал разъема корпуса
ABS+PC
Материал консоли
ABS+PC

Принадлежности

Что подходит к DAPZ-SB-I-30DC-DR-AR

По разделу «Принадлежности» каталога Festo этой серии.

Датчики и кабели6

Документы

Документация

PDFТаблица данных DAPZ-SB-I-30DC-DR-ARPDF · Festo · на русскомPDFКаталог Festo DAPZPDF · на английском · Festo, 2024DAPZВсе исполнения серии2 позиции, подбор по параметрам

FAQ

Частые вопросы

DAPZ-SB-I-30DC-DR-AR: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DAPZ-SB-I-30DC-DR-AR?

Встроенный концевой выключатель Festo DAPZ-SB-I-30DC-DR-AR, артикул 534475: основан на стандарте — EN 60947-5-2, VDI/VDE 3845 (NAMUR); диапазон рабочего напряжения DC — 10 … 30 В; напряжение изоляции — 50 В; принцип измерения — индуктивный; допустимый диаметр кабеля — 7 … 13 мм; масса — 481 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать DAPZ-SB-I-30DC-DR-AR?

По таблице данных Festo: температура окружающей среды — −20 … 70 °C; класс защиты — IP67.

03Из каких материалов изготовлен DAPZ-SB-I-30DC-DR-AR?

Материал уплотнений — NBR; материал крышки корпуса — PC; материал разъема корпуса — ABS+PC; материал консоли — ABS+PC. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии DAPZ, кроме DAPZ-SB-I-30DC-DR-AR?

В серии «Встроенный концевой выключатель DAPZ» — 2 позиции. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к DAPZ-SB-I-30DC-DR-AR?

В блоке «Принадлежности» на этой странице: датчики и кабели (6). Например: ASI-KK-FK. Подобраны по каталогу Festo для этого размера.

06Есть ли на DAPZ-SB-I-30DC-DR-AR документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DAPZ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит DAPZ-SB-I-30DC-DR-AR и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DAPZ-SB-I-30DC-DR-AR в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08DAPZ-SB-I-30DC-DR-AR — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 534475; ввоз официальный, с грузовой таможенной декларацией.
