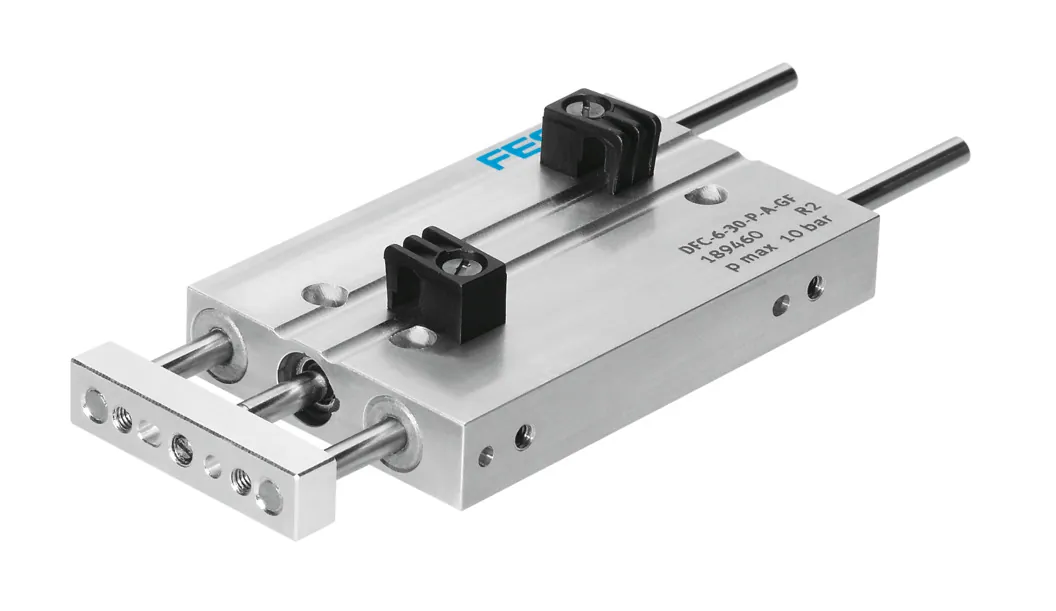

FestoМинипривод с направляющей

DFC-6-30-P-A-GF

GTIN 4052568150051 Оригинал Festo

DFC-6-30-P-A-GF — минипривод с направляющей Festo с поршнем 6 мм и ходом 30 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 17 Н на выдвижение и 12,5 Н на втягивание.

Диаметр поршня
6 мм
Ход
30 мм
Усилие при 6 бар
17 Н
Присоединение
M3
Масса
55 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает DFC-6-30-P-A-GF

  1. DFCСерия

    Минипривод с направляющей

  2. 6Диаметр поршня

    6 мм

  3. 30Ход

    30 мм

  4. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  5. AОпрос положения

    Для датчиков положения

  6. GFНаправляющая

    Подшипник скольжения

Характеристики

Технические данные DFC-6-30-P-A-GF

Основные

Расстояние центра тяжести от нагрузки до траверсы
10 мм
Ход
30 мм
Диаметр поршня
6 мм
Режим работы привода
Траверса
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Направляющая
Направляющая скольжения
Тип конструкции
Направляющая
Определение позиции
Для герконов
Макс. скорость
1 м/с
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
0,008 Н·м
Макс. момент Mx
0,1 Н·м
Макс. полезная нагрузка в зависимости от хода при определенном расстоянии xs
4,8 Н
Теоретическое усилие при 6 бар, втягивание
12,5 Н
Теоретическое усилие при 6 бар, выдвижение
17 Н
Пневматическое присоединение
M3

Условия работы

Рабочее давление
1,5 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−5 … 60 °C

Масса

Перемещаемая масса
8,8 г
Перемещаемая масса при ходе 0 мм
8,8 г
Дополнительный коэффициент массы на 10 мм хода
2,8 г
Вес продукта
55 г

Материалы

Материал крышки
Алюминиевый сплав
Материал уплотнений
NBR
Материал корпуса
Алюминиевый сплав
Материал штока
Легированная сталь, нержавеющая

Для опроса положенияс направляющей скольжения. Крепеж датчика включен в комплект поставки.

Принадлежности

Что подходит к DFC-6-30-P-A-GF

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DFC-6-30-P-A-GFPDF · Festo · на русскомPDFКаталог серии DFCPDF · на английском · Festo, 2026DFCВсе исполнения серии22 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DFC-6-30-P-A-GF: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DFC-6-30-P-A-GF?

Минипривод с направляющей Festo DFC-6-30-P-A-GF, артикул 189460: диаметр поршня — 6 мм; ход — 30 мм; усилие при 6 бар — 17 Н; присоединение — M3; масса — 55 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DFC-6-30-P-A-GF?

По таблице данных Festo: рабочее давление — 1,5 … 10 бар; температура окружающей среды — −5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен DFC-6-30-P-A-GF?

Материал крышки — алюминиевый сплав; материал уплотнений — NBR; материал корпуса — алюминиевый сплав; материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение DFC-6-30-P-A-GF?

DFC — минипривод с направляющей; 6 — диаметр поршня: 6 мм; 30 — ход: 30 мм; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения; GF — направляющая: подшипник скольжения.

05Какие исполнения есть в серии DFC, кроме DFC-6-30-P-A-GF?

В серии «Минипривод с направляющей DFC» — 22 позиции. У DFC-6-30-P-A-GF: диаметр поршня — 6 мм; ход — 30 мм; исполнение — P-A-GF (для датчиков положения, подшипник скольжения). Другие варианты (диаметр поршня: 4, 10) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к DFC-6-30-P-A-GF?

В блоке «Принадлежности» на этой странице: датчики положения (4). Например: SME-10M-DS-24V-E-0,3-L-M8D. Подобраны по каталогу Festo для этого размера.

07Есть ли на DFC-6-30-P-A-GF документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DFC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Чем заменить DFC-6-30-P-A-GF, если нужен другой ход?

В серии DFC с поршнем 6 мм в этом исполнении есть ходы от 5 до 30 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

09Сколько стоит DFC-6-30-P-A-GF и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DFC-6-30-P-A-GF в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DFC-6-30-P-A-GF — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 189460; ввоз официальный, с грузовой таможенной декларацией.
