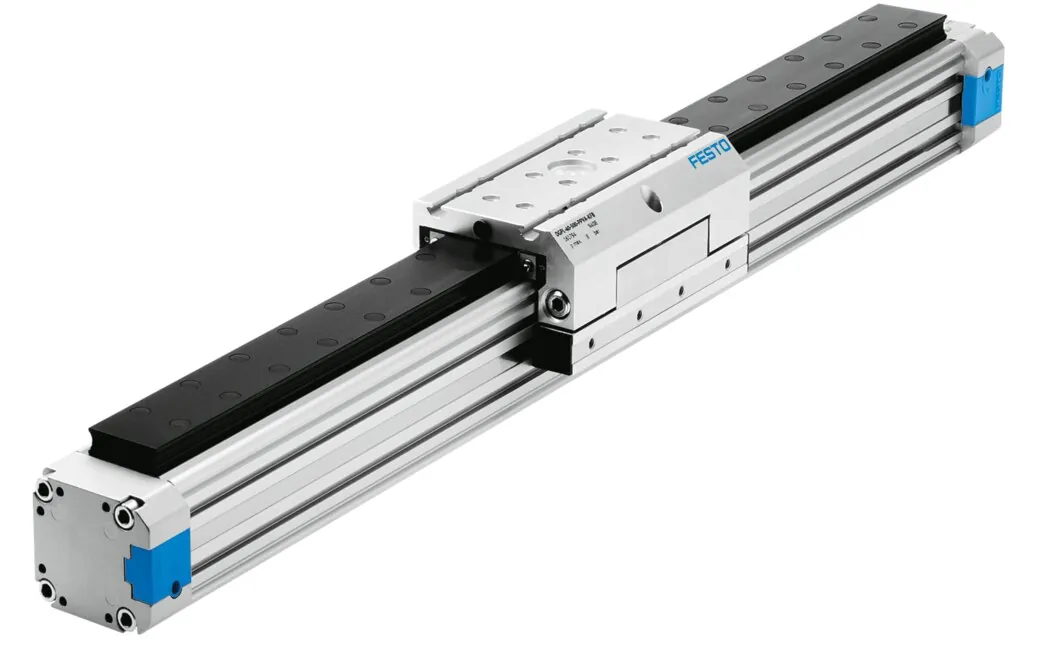

FestoЛинейный привод

DGPL-25-250-PPV-A-B-KF

GTIN 4052568162382 Оригинал Festo

DGPL-25-250-PPV-A-B-KF — линейный привод Festo с поршнем 25 мм и ходом 250 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 295 Н на выдвижение и 295 Н на втягивание.

Диаметр поршня
25 мм
Ход
250 мм
Усилие при 6 бар
295 Н
Присоединение
G1/8
Масса
2,73 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Обозначение

Что означает DGPL-25-250-PPV-A-B-KF

  1. DGPLСерия

    Линейный привод

  2. 25Диаметр поршня

    25 мм

  3. 250Ход

    250 мм

  4. PPVДемпфирование

    Регулируемое пневматическое демпфирование с обеих сторон

  5. AОпрос положения

    Для датчиков положения

  6. BПоколение

    Оптимизированное исполнение

  7. KFНаправляющая

    Шариковая направляющая качения

Характеристики

Технические данные DGPL-25-250-PPV-A-B-KF

Основные

Ход
250 мм
Диаметр поршня
25 мм
Демпфирование
PPV: регулируемое пневматическое демпфирование с обеих сторон Амортизатор, быстрая остановка
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип привода
Позитивное защелкивание (щель)
Определение позиции
Для герконов
Режим работы
Двустороннего действия
Длина демпфирования
18 мм
Теоретическое усилие при 6 бар, втягивание
295 Н
Теоретическое усилие при 6 бар, выдвижение
295 Н
Альтернативные соединения
См. чертеж
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
2 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Масса изделия
2,73 кг
Перемещаемая масса
600 г
Перемещаемая масса при ходе 0 мм
600 г
Дополнительный коэффициент массы на 10 мм хода
53 г
Базовый вес на 0 мм хода
1520 г

Материалы

Материал крышки
Алюминиевое литье; покрытый
Материал уплотнений
NBR; TPE-U(PU)
Материал корпуса
Алюминий; Анодированный

Для бесконтактного опроса, бесштоковый, с непосредственной механической связью между поршнем и кареткой, с двусторонним регулируемым демпфированием в конечных положениях.

Принадлежности

Что подходит к DGPL-25-250-PPV-A-B-KF

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DGPL-25-250-PPV-A-B-KFPDF · Festo · на русскомPDFКаталог серии DGPLPDF · на английском · Festo, 2026DGPLВсе исполнения серии11 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DGPL-25-250-PPV-A-B-KF: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DGPL-25-250-PPV-A-B-KF?

Линейный привод Festo DGPL-25-250-PPV-A-B-KF, артикул 526649: диаметр поршня — 25 мм; ход — 250 мм; усилие при 6 бар — 295 Н; присоединение — G1/8; масса — 2,73 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DGPL-25-250-PPV-A-B-KF?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен DGPL-25-250-PPV-A-B-KF?

Материал крышки — алюминиевое литье, покрытый; материал уплотнений — NBR, TPE-U(PU); материал корпуса — алюминий, анодированный. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение DGPL-25-250-PPV-A-B-KF?

DGPL — линейный привод; 25 — диаметр поршня: 25 мм; 250 — ход: 250 мм; PPV — демпфирование: регулируемое пневматическое демпфирование с обеих сторон; A — опрос положения: для датчиков положения; B — поколение: оптимизированное исполнение; KF — направляющая: шариковая направляющая качения.

05Какие исполнения есть в серии DGPL, кроме DGPL-25-250-PPV-A-B-KF?

В серии «Линейный привод DGPL» — 11 позиций. У DGPL-25-250-PPV-A-B-KF: диаметр поршня — 25 мм; ход — 250 мм. Другие варианты (диаметр поршня: 32, 40) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к DGPL-25-250-PPV-A-B-KF?

В блоке «Принадлежности» на этой странице: датчики положения (5), дроссели с обратным клапаном (2), фитинги (1). Например: SME-8-K-LED-24, GRLA-1/8-QS-4-D, QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

07Есть ли на DGPL-25-250-PPV-A-B-KF документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DGPL; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Чем заменить DGPL-25-250-PPV-A-B-KF, если нужен другой ход?

В серии DGPL с поршнем 25 мм в этом исполнении есть ходы от 250 до 1000 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

09Сколько стоит DGPL-25-250-PPV-A-B-KF и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DGPL-25-250-PPV-A-B-KF в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DGPL-25-250-PPV-A-B-KF — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 526649; ввоз официальный, с грузовой таможенной декларацией.
