FestoМини-суппорт

DGSC-6-10-P-P

GTIN 4052568216443 Оригинал Festo

Мини-суппорт Festo DGSC-6-10-P-P.

Ход: 10 мм
Диаметр поршня: 6 мм
Режим работы привода: Траверса
Положение при сборке: Любое
Направляющая: Шариковая направляющая
Масса: 52 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает DGSC-6-10-P-P

DGSCСерия
Мини-суппорт
6Типоразмер
6 мм
10Ход
10 мм
PДемпфирование
Нерегулируемое демпфирование, упругие кольца с обеих сторон
PРасположение присоединения
Поперёк направления движения

Характеристики

Технические данные DGSC-6-10-P-P

Основные

Ход: 10 мм
Диаметр поршня: 6 мм
Режим работы привода: Траверса
Демпфирование: P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке: Любое
Направляющая: Шариковая направляющая
Тип конструкции: Yoke — кинематика
Определение позиции: Без
Точность повторения: 0,2 мм
Режим работы: Двустороннего действия
Макс. усилие Fy: 20 Н
Макс. усилие Fz: 20 Н
Макс. момент Mx: 0,3 Н·м
Макс. момент My: 0,4 Н·м
Макс. момент Mz: 0,4 Н·м
Теоретическое усилие при 6 бар, втягивание: 12,7 Н
Теоретическое усилие при 6 бар, выдвижение: 17 Н
Тип крепления: С внутренней резьбой и шпонкой
Пневматическое присоединение: M3

Условия работы

Рабочее давление: 1 … 6 бар
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B2-L
Температура окружающей среды: 10 … 50 °C

Масса

Перемещаемая масса: 17 г
Вес продукта: 52 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки: POM
Материал уплотнений: NBR
Материал направляющей: Легированная сталь
Материал корпуса: Легированная сталь, нержавеющая
Материал штока: Легированная сталь, нержавеющая

Принадлежности

Что подходит к DGSC-6-10-P-P

По разделу «Принадлежности» каталога Festo — для размера 6. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха19

QSM-M3-4Штуцер с цанговым соединением Арт. 153303
QSML-M3-4Угловой штуцер с цанговым зажимом и резьбой Арт. 153332
PUN-H-4X0,75-BLПолимерный пневмошланг Арт. 197383
PUN-H-4X0,75-SWПолимерный пневмошланг Арт. 197390
QSM-M3-2-IШтуцер с цанговым соединением Арт. 133026
QSM-M3-3-I-RШтуцер с цанговым соединением Арт. 133001
QSML-M3-2Угловой штуцер с цанговым зажимом и резьбой Арт. 133030
QSML-M3-3Угловой штуцер с цанговым зажимом и резьбой Арт. 153330

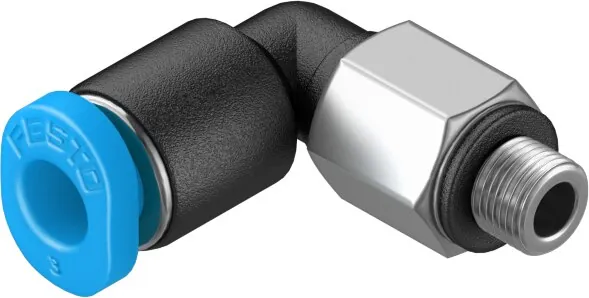

QSML-M3-3-100Угловой штуцер с цанговым зажимом и резьбой Арт. 130768
PUN-H-4X0,75-GEПолимерный пневмошланг Арт. 558299
PUN-H-4X0,75-GNПолимерный пневмошланг Арт. 558292
PUN-H-4X0,75-NTПолимерный пневмошланг Арт. 197376
PUN-H-4X0,75-RTПолимерный пневмошланг Арт. 558285
PUN-H-4X0,75-SIПолимерный пневмошланг Арт. 558278
PUN-H-4X0,75-TBLПолимерный пневмошланг Арт. 8048671
QSM-M3-2Штуцер с цанговым соединением Арт. 133027
QSM-M3-3Штуцер с цанговым соединением Арт. 153301
QSM-M3-3-IШтуцер с цанговым соединением Арт. 153312
QSM-M3-4-IШтуцер с цанговым соединением Арт. 153314

Крепление3

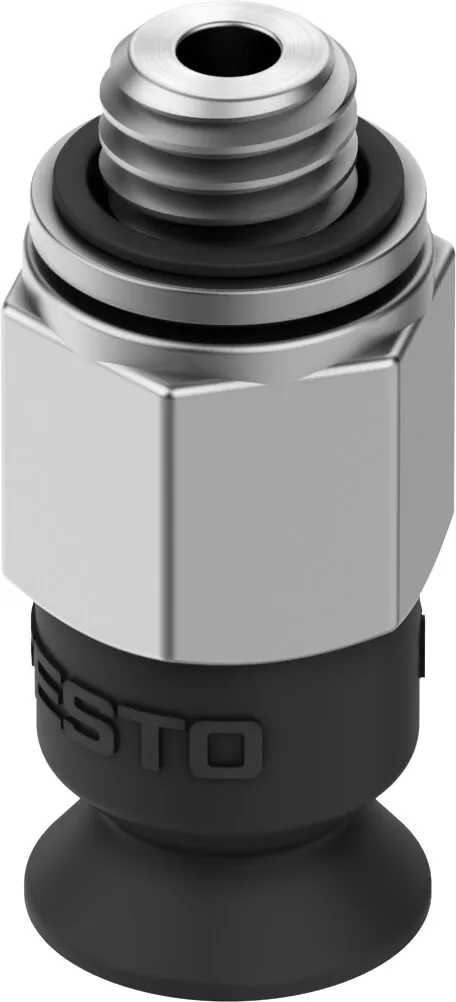

VAS-8-M5-NBRКомплектный вакуумный захват Арт. 34588

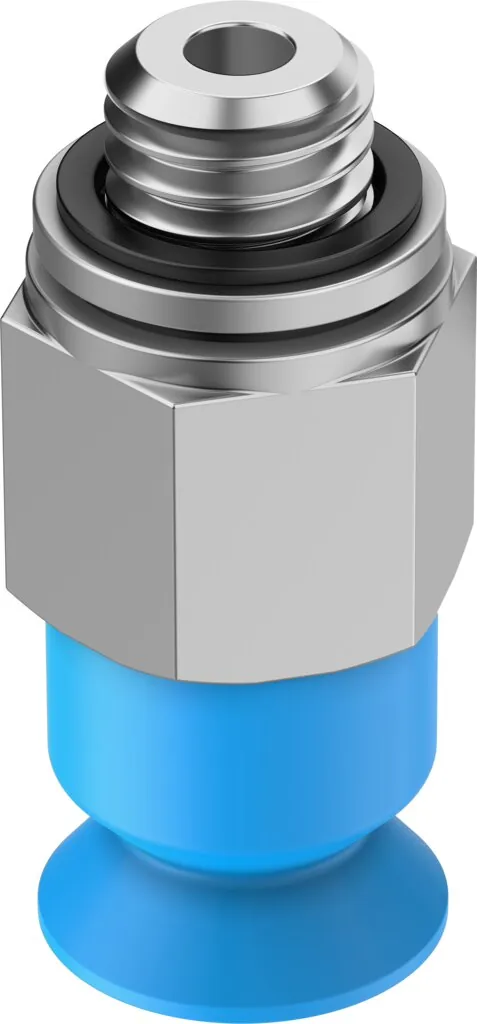

VAS-8-M5-PUR-BКомплектный вакуумный захват Арт. 1396086
VAS-8-M5-SI-BКомплектный вакуумный захват Арт. 1377781

Документы

Документация

PDFТаблица данных DGSC-6-10-P-PPDF · Festo · на русском PDFКаталог Festo DGSCPDF · на английском · Festo, 2026

FAQ

Частые вопросы

DGSC-6-10-P-P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у DGSC-6-10-P-P?

Мини-суппорт Festo DGSC-6-10-P-P, артикул 569792: ход — 10 мм; диаметр поршня — 6 мм; режим работы привода — траверса; положение при сборке — любое; направляющая — шариковая направляющая; масса — 52 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое мини-суппорт?

Привод с кареткой на точной направляющей: каретка воспринимает нагрузку и момент, поэтому захват или деталь ставят прямо на неё.

03При каком давлении и температуре работает DGSC-6-10-P-P?

По таблице данных Festo: рабочее давление — 1 … 6 бар; температура окружающей среды — 10 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DGSC-6-10-P-P?

Материал крышки — POM; материал уплотнений — NBR; материал направляющей — легированная сталь; материал корпуса — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DGSC-6-10-P-P?

DGSC — мини-суппорт; 6 — типоразмер: 6 мм; 10 — ход: 10 мм; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; P — расположение присоединения: поперёк направления движения.

06Какие принадлежности подходят к DGSC-6-10-P-P?

В блоке «Принадлежности» на этой странице: подключение воздуха (19), крепление (3). Например: QSM-M3-4, VAS-8-M5-NBR. Подобраны по каталогу Festo для этого размера.

07Есть ли на DGSC-6-10-P-P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DGSC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит DGSC-6-10-P-P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DGSC-6-10-P-P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09DGSC-6-10-P-P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 569792; ввоз официальный, с грузовой таможенной декларацией.
