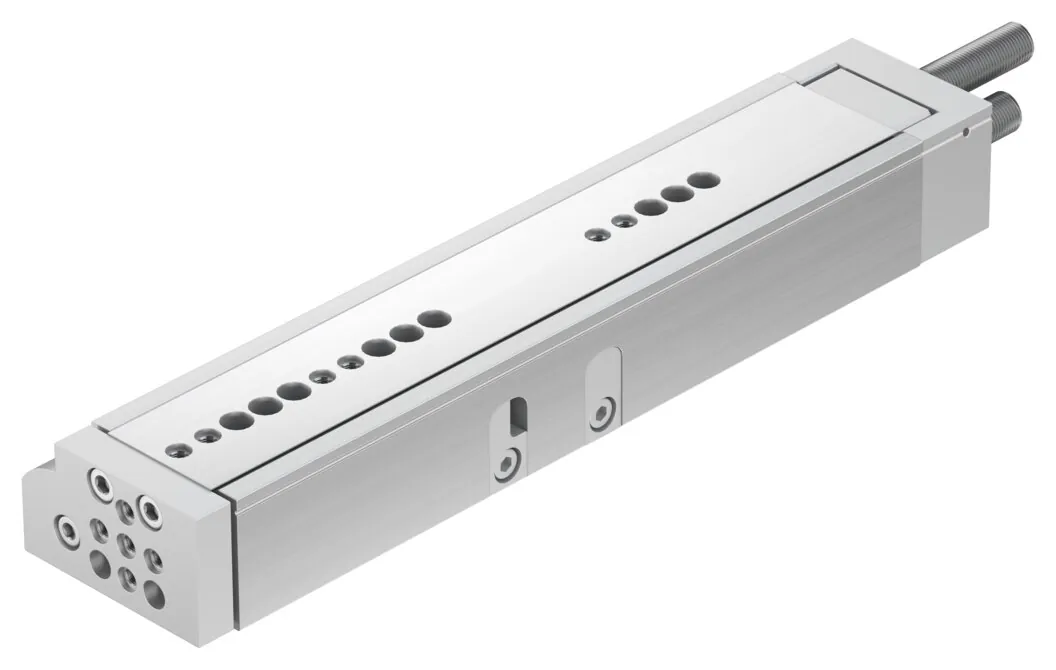

FestoМини-суппорт

DGSL-16-150-PA

GTIN 4052568183332 Оригинал Festo

DGSL-16-150-PA — мини-суппорт Festo: типоразмер 16, ход 150 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 188 Н на выдвижение и 158 Н на втягивание.

Типоразмер
16
Ход
150 мм
Усилие при 6 бар
188 Н
Присоединение
M5
Масса
2,13 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Типоразмер

Ход, мм

Исполнение

Другой ход или опции — собрать в конфигураторе DGSL

Обозначение

Что означает DGSL-16-150-PA

  1. DGSLСерия

    Мини-суппорт

  2. 16Типоразмер

    16

  3. 150Ход

    150 мм

  4. PAДемпфирование и опрос положения

    Нерегулируемое демпфирование, упругие кольца с обеих сторон; для датчиков положения

Характеристики

Технические данные DGSL-16-150-PA

Основные

Ход
150 мм
Регулируемая зона конечного положения / ход вперед
72,5 мм
Регулируемая зона конечного положения / ход назад
39,5 мм
Диаметр поршня
20 мм
Режим работы привода
Траверса
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Направляющая
Шариковая направляющая
Тип конструкции
Траверса; Поршень; Шток; Каретка
Определение позиции
Для герконов
Макс. скорость
0,8 м/с
Точность повторения
0,3 мм
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
0,35 Н·м
Длина демпфирования
1,2 мм
Макс. усилие Fy
2900 Н
Макс. усилие Fz
2900 Н
Макс. момент Mx
50 Н·м
Макс. момент My
43 Н·м
Макс. момент Mz
43 Н·м
Теоретическое усилие при 6 бар, втягивание
158 Н
Теоретическое усилие при 6 бар, выдвижение
188 Н
Альтернативные соединения
См. чертеж
Тип крепления
Со сквозным отверстием
Пневматическое присоединение
M5

Условия работы

Рабочее давление
1 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
0 … 60 °C

Масса

Перемещаемая масса
910 г
Вес продукта
2124 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав
Материал уплотнений
HNBR
Материал корпуса
Алюминиевый сплав
Материал штока
Легированная сталь, нержавеющая

С бесконтактным опросом, с высокоточной, надежной направляющейрегулируемыми демпферами с обеих сторон без металлических упоров в конечных положениях. (Р).

Принадлежности

Что подходит к DGSL-16-150-PA

Подобрано по каталогу серии: по типоразмеру и присоединению этого изделия.

Документы

Документация

PDFТаблица данных DGSL-16-150-PAPDF · Festo · на русскомPDFКаталог серии DGSLPDF · на английском · Festo, 2026DGSLВсе исполнения серии180 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DGSL-16-150-PA: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DGSL-16-150-PA?

Мини-суппорт Festo DGSL-16-150-PA, артикул 543990: типоразмер — 16; ход — 150 мм; усилие при 6 бар — 188 Н; присоединение — M5; масса — 2,13 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое мини-суппорт?

Привод с кареткой на точной направляющей: каретка воспринимает нагрузку и момент, поэтому захват или деталь ставят прямо на неё.

03При каком давлении и температуре работает DGSL-16-150-PA?

По таблице данных Festo: рабочее давление — 1 … 8 бар; температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DGSL-16-150-PA?

Материал крышки — алюминиевый сплав; материал уплотнений — HNBR; материал корпуса — алюминиевый сплав; материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DGSL-16-150-PA?

DGSL — мини-суппорт; 16 — типоразмер: 16; 150 — ход: 150 мм; PA — демпфирование и опрос положения: нерегулируемое демпфирование, упругие кольца с обеих сторон, для датчиков положения.

06Какие исполнения есть в серии DGSL, кроме DGSL-16-150-PA?

В серии «Мини-суппорт DGSL» — 180 позиций. У DGSL-16-150-PA: типоразмер — 16; ход — 150 мм. Другие варианты (типоразмер: 4, 6, 8, 10, 12, 20, 25) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DGSL-16-150-PA?

В блоке «Принадлежности» на этой странице: дроссели с обратным клапаном (2), фитинги (1). Например: GRLA-M5-QS-3-D, QSM-M5-4. Подобраны по каталогу Festo для этого размера.

08Есть ли на DGSL-16-150-PA документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DGSL; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DGSL-16-150-PA и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DGSL-16-150-PA в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DGSL-16-150-PA — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 543990; ввоз официальный, с грузовой таможенной декларацией.
