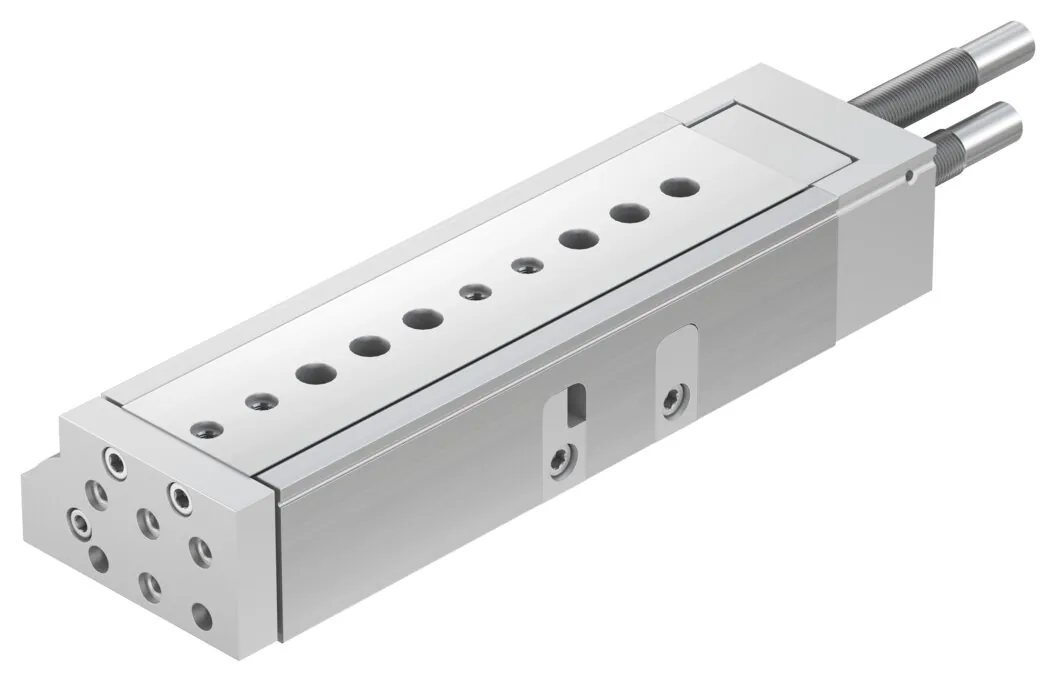

FestoМини-суппорт

DGSL-25-100-Y3A

GTIN 4052568183950 Оригинал Festo

DGSL-25-100-Y3A — мини-суппорт Festo: типоразмер 25, ход 100 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 483 Н на выдвижение и 415 Н на втягивание.

Типоразмер
25
Ход
100 мм
Усилие при 6 бар
483 Н
Присоединение
G1/8
Масса
4,70 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Типоразмер

Ход, мм

Исполнение

Другой ход или опции — собрать в конфигураторе DGSL

Обозначение

Что означает DGSL-25-100-Y3A

  1. DGSLСерия

    Мини-суппорт

  2. 25Типоразмер

    25

  3. 100Ход

    100 мм

  4. Y3AДемпфирование и опрос положения

    Самонастраивающиеся амортизаторы с обеих сторон, прогрессивная характеристика; для датчиков положения

Характеристики

Технические данные DGSL-25-100-Y3A

Основные

Ход
100 мм
Регулируемая зона конечного положения / ход вперед
111 мм
Регулируемая зона конечного положения / ход назад
51,5 мм
Диаметр поршня
32 мм
Режим работы привода
Траверса
Демпфирование
Амортизаторы с обеих сторон, прогрессивная
Положение при сборке
Любое
Направляющая
Шариковая направляющая
Тип конструкции
Траверса; Поршень; Шток; Каретка
Определение позиции
Для герконов
Макс. скорость
0,8 м/с
Точность повторения
±0,01 мм
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
10 Н·м
Длина демпфирования
20 мм
Макс. усилие Fy
4750 Н
Макс. усилие Fz
4750 Н
Макс. момент Mx
130 Н·м
Макс. момент My
80 Н·м
Макс. момент Mz
80 Н·м
Теоретическое усилие при 6 бар, втягивание
415 Н
Теоретическое усилие при 6 бар, выдвижение
483 Н
Альтернативные соединения
См. чертеж
Тип крепления
Со сквозным отверстием
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
1 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
0 … 60 °C

Масса

Перемещаемая масса
1761 г
Вес продукта
4675 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав
Материал уплотнений
HNBR
Материал корпуса
Алюминиевый сплав
Материал штока
Легированная сталь, нержавеющая

Для бесконтактного опроса, с высокоточной, надежной направляющей и высокой повторяемостью, гидравлическими амортизаторами с обеих сторон (Y3).

Принадлежности

Что подходит к DGSL-25-100-Y3A

Подобрано по каталогу серии: по типоразмеру и присоединению этого изделия.

Документы

Документация

PDFТаблица данных DGSL-25-100-Y3APDF · Festo · на русскомPDFКаталог серии DGSLPDF · на английском · Festo, 2026DGSLВсе исполнения серии180 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DGSL-25-100-Y3A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DGSL-25-100-Y3A?

Мини-суппорт Festo DGSL-25-100-Y3A, артикул 544052: типоразмер — 25; ход — 100 мм; усилие при 6 бар — 483 Н; присоединение — G1/8; масса — 4,70 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое мини-суппорт?

Привод с кареткой на точной направляющей: каретка воспринимает нагрузку и момент, поэтому захват или деталь ставят прямо на неё.

03При каком давлении и температуре работает DGSL-25-100-Y3A?

По таблице данных Festo: рабочее давление — 1 … 8 бар; температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DGSL-25-100-Y3A?

Материал крышки — алюминиевый сплав; материал уплотнений — HNBR; материал корпуса — алюминиевый сплав; материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DGSL-25-100-Y3A?

DGSL — мини-суппорт; 25 — типоразмер: 25; 100 — ход: 100 мм; Y3A — демпфирование и опрос положения: самонастраивающиеся амортизаторы с обеих сторон, прогрессивная характеристика, для датчиков положения.

06Какие исполнения есть в серии DGSL, кроме DGSL-25-100-Y3A?

В серии «Мини-суппорт DGSL» — 180 позиций. У DGSL-25-100-Y3A: типоразмер — 25; ход — 100 мм. Другие варианты (типоразмер: 4, 6, 8, 10, 12, 16, 20) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DGSL-25-100-Y3A?

В блоке «Принадлежности» на этой странице: дроссели с обратным клапаном (4), фитинги (1). Например: GRLA-1/8-QS-4-D, QSM-1/8-6. Подобраны по каталогу Festo для этого размера.

08Есть ли на DGSL-25-100-Y3A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DGSL; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DGSL-25-100-Y3A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DGSL-25-100-Y3A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DGSL-25-100-Y3A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 544052; ввоз официальный, с грузовой таможенной декларацией.
