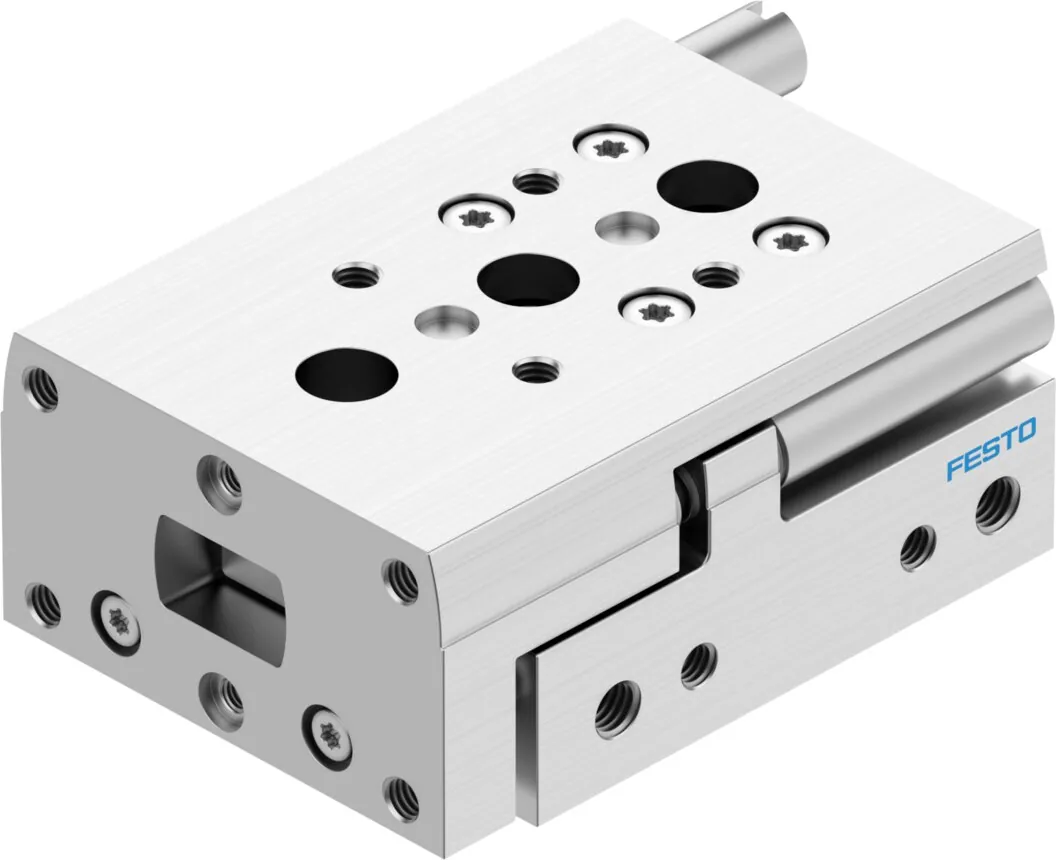

FestoМини-суппорт

DGST-10-20-PA

GTIN 4052568450052 Оригинал Festo

DGST-10-20-PA — мини-суппорт Festo с поршнем 10 мм и ходом 20 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 94 Н на выдвижение и 79 Н на втягивание.

Диаметр поршня
10 мм
Ход
20 мм
Усилие при 6 бар
94 Н
Присоединение
M5
Масса
266 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Другой ход или опции — собрать в конфигураторе DGST

Обозначение

Что означает DGST-10-20-PA

  1. DGSTСерия

    Мини-суппорт

  2. 10Диаметр поршня

    10 мм

  3. 20Ход

    20 мм

  4. PAДемпфирование и опрос положения

    Нерегулируемое демпфирование, упругие кольца с обеих сторон; для датчиков положения

Характеристики

Технические данные DGST-10-20-PA

Основные

Ход
20 мм
Регулируемая зона конечного положения / ход вперед
16,7 мм
Регулируемая зона конечного положения / ход назад
15,1 мм
Диаметр поршня
10 мм
Режим работы привода
Траверса
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Двойной поршень; Траверса; Шток; Каретка
Определение позиции
Для герконов
Макс. скорость
0,8 м/с
Точность повторения
<= 0,3 мм
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
0,08 Дж
Длина демпфирования
1,5 мм
Макс. усилие Fy
480 Н
Макс. усилие Fz
480 Н
Макс. момент Mx
3 Н·м
Макс. момент My
3 Н·м
Макс. момент Mz
3 Н·м
Теоретическое усилие при 6 бар, втягивание
79 Н
Теоретическое усилие при 6 бар, выдвижение
94 Н
Тип крепления
Со сквозным отверстием
Пневматическое присоединение
M5

Условия работы

Рабочее давление
1 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Перемещаемая масса
145,7 г
Вес продукта
277,4 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав
Материал уплотнений
HNBR
Материал направляющей
POM; Легированная сталь; TPE-E
Материал корпуса
Алюминиевый сплав
Материал штока
Легированная сталь, нержавеющая

Принадлежности

Что подходит к DGST-10-20-PA

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DGST-10-20-PAPDF · Festo · на русскомPDFКаталог серии DGSTPDF · на английском · Festo, 2026DGSTВсе исполнения серии148 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DGST-10-20-PA: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DGST-10-20-PA?

Мини-суппорт Festo DGST-10-20-PA, артикул 8085117: диаметр поршня — 10 мм; ход — 20 мм; усилие при 6 бар — 94 Н; присоединение — M5; масса — 266 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое мини-суппорт?

Привод с кареткой на точной направляющей: каретка воспринимает нагрузку и момент, поэтому захват или деталь ставят прямо на неё.

03При каком давлении и температуре работает DGST-10-20-PA?

По таблице данных Festo: рабочее давление — 1 … 8 бар; температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DGST-10-20-PA?

Материал крышки — алюминиевый сплав; материал уплотнений — HNBR; материал направляющей — POM, легированная сталь, TPE-E; материал корпуса — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DGST-10-20-PA?

DGST — мини-суппорт; 10 — диаметр поршня: 10 мм; 20 — ход: 20 мм; PA — демпфирование и опрос положения: нерегулируемое демпфирование, упругие кольца с обеих сторон, для датчиков положения.

06Какие исполнения есть в серии DGST, кроме DGST-10-20-PA?

В серии «Мини-суппорт DGST» — 148 позиций. У DGST-10-20-PA: диаметр поршня — 10 мм; ход — 20 мм. Другие варианты (диаметр поршня: 6, 8, 12, 16, 20, 25) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DGST-10-20-PA?

В блоке «Принадлежности» на этой странице: дроссели с обратным клапаном (2), фитинги (3). Например: GRLA-M5-QS-3-LF-C, QSM-M5-3. Подобраны по каталогу Festo для этого размера.

08Есть ли на DGST-10-20-PA документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DGST; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить DGST-10-20-PA, если нужен другой ход?

В серии DGST с поршнем 10 мм в этом исполнении есть ходы от 10 до 100 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит DGST-10-20-PA и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DGST-10-20-PA в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11DGST-10-20-PA — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8085117; ввоз официальный, с грузовой таможенной декларацией.
