FestoМини-суппорт

DGST-6-50-Y12A

GTIN 4052568450496 Оригинал Festo

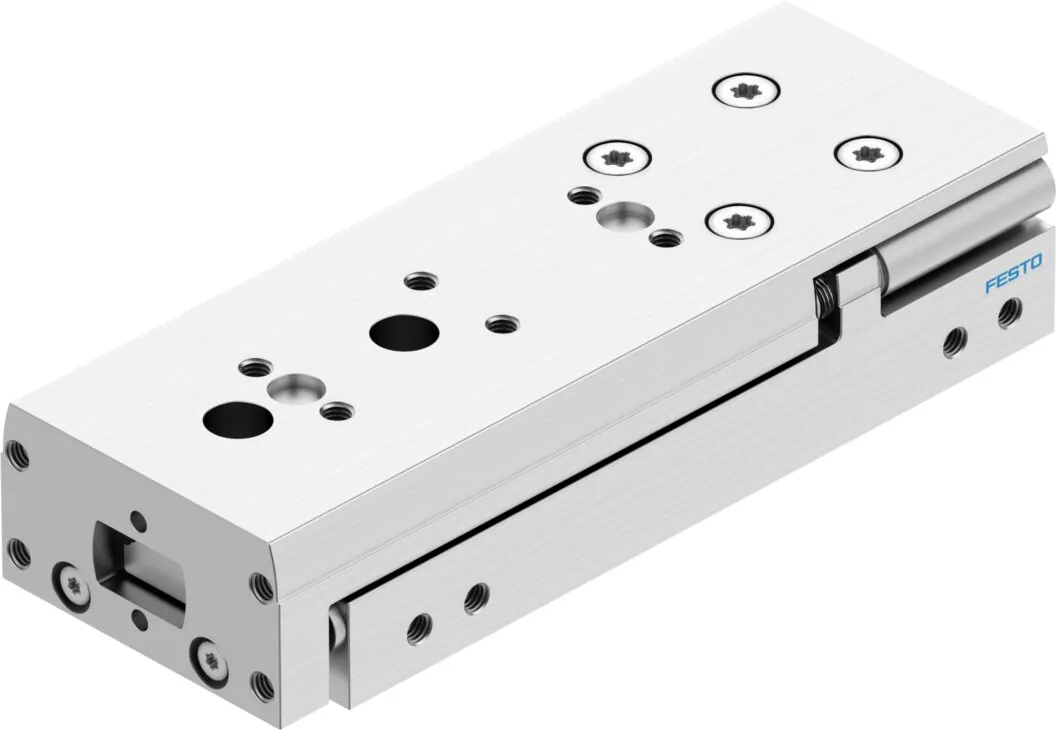

DGST-6-50-Y12A — мини-суппорт Festo с поршнем 6 мм и ходом 50 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 34 Н на выдвижение и 25 Н на втягивание.

Диаметр поршня
6 мм
Ход
50 мм
Усилие при 6 бар
34 Н
Присоединение
M3
Масса
176 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Другой ход или опции — собрать в конфигураторе DGST

Обозначение

Что означает DGST-6-50-Y12A

  1. DGSTСерия

    Мини-суппорт

  2. 6Диаметр поршня

    6 мм

  3. 50Ход

    50 мм

  4. Y12AДемпфирование и опрос положения

    Внешние самонастраивающиеся амортизаторы с обеих сторон, линейная характеристика; для датчиков положения

Характеристики

Технические данные DGST-6-50-Y12A

Основные

Ход
50 мм
Регулируемая зона конечного положения / ход вперед
11,2 мм
Регулируемая зона конечного положения / ход назад
9,6 мм
Диаметр поршня
6 мм
Режим работы привода
Траверса
Демпфирование
Y12: внешнее гидравлическое демпфирование
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Двойной поршень; Траверса; Шток; Каретка
Определение позиции
Для герконов
Макс. скорость
0,5 м/с
Точность повторения
<= 0,02 мм
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
0,1 Дж
Длина демпфирования
4 мм
Макс. усилие Fy
280 Н
Макс. усилие Fz
280 Н
Макс. момент Mx
1,4 Н·м
Макс. момент My
1,2 Н·м
Макс. момент Mz
1,2 Н·м
Теоретическое усилие при 6 бар, втягивание
25 Н
Теоретическое усилие при 6 бар, выдвижение
34 Н
Тип крепления
Со сквозным отверстием
Пневматическое присоединение
M3

Условия работы

Рабочее давление
1,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Перемещаемая масса
91,9 г
Вес продукта
179,8 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав
Материал уплотнений
HNBR
Материал направляющей
POM; Легированная сталь; TPE-E
Материал корпуса
Алюминиевый сплав
Материал штока
Легированная сталь, нержавеющая

Принадлежности

Что подходит к DGST-6-50-Y12A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DGST-6-50-Y12APDF · Festo · на русскомPDFКаталог серии DGSTPDF · на английском · Festo, 2026DGSTВсе исполнения серии148 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DGST-6-50-Y12A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DGST-6-50-Y12A?

Мини-суппорт Festo DGST-6-50-Y12A, артикул 8085161: диаметр поршня — 6 мм; ход — 50 мм; усилие при 6 бар — 34 Н; присоединение — M3; масса — 176 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое мини-суппорт?

Привод с кареткой на точной направляющей: каретка воспринимает нагрузку и момент, поэтому захват или деталь ставят прямо на неё.

03При каком давлении и температуре работает DGST-6-50-Y12A?

По таблице данных Festo: рабочее давление — 1,5 … 8 бар; температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DGST-6-50-Y12A?

Материал крышки — алюминиевый сплав; материал уплотнений — HNBR; материал направляющей — POM, легированная сталь, TPE-E; материал корпуса — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DGST-6-50-Y12A?

DGST — мини-суппорт; 6 — диаметр поршня: 6 мм; 50 — ход: 50 мм; Y12A — демпфирование и опрос положения: внешние самонастраивающиеся амортизаторы с обеих сторон, линейная характеристика, для датчиков положения.

06Какие исполнения есть в серии DGST, кроме DGST-6-50-Y12A?

В серии «Мини-суппорт DGST» — 148 позиций. У DGST-6-50-Y12A: диаметр поршня — 6 мм; ход — 50 мм. Другие варианты (диаметр поршня: 8, 10, 12, 16, 20, 25) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DGST-6-50-Y12A?

В блоке «Принадлежности» на этой странице: дроссели с обратным клапаном (1), фитинги (1). Например: GRLA-M3-QS-3, QSM-M3-4. Подобраны по каталогу Festo для этого размера.

08Есть ли на DGST-6-50-Y12A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DGST; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить DGST-6-50-Y12A, если нужен другой ход?

В серии DGST с поршнем 6 мм в этом исполнении есть ходы от 30 до 50 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит DGST-6-50-Y12A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DGST-6-50-Y12A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11DGST-6-50-Y12A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8085161; ввоз официальный, с грузовой таможенной декларацией.
