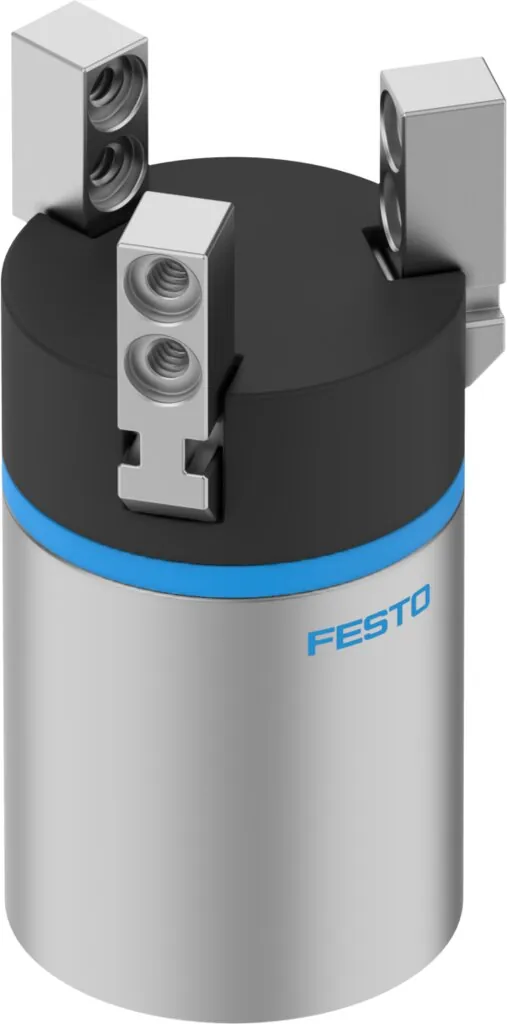

FestoТрехточечный захват

DHDS-16-A-NC

GTIN 4052568229290 Оригинал Festo

Трехточечный захват Festo DHDS-16-A-NC: 16; m3; для датчиков Холла.; 2,5 мм.

Размер
16
Присоединение
M3
Определение позиции
Для датчиков Холла.
Ход каждой губки захвата
2,5 мм
Макс. точность повторения
<= 0,2 мм
Масса
99 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает DHDS-16-A-NC

  1. DHDSСерия

    Трехточечный захват

  2. 16Типоразмер

    16 мм

  3. AОпрос положения

    Для датчиков положения

  4. NCУдержание усилия захвата

    На смыкание

Характеристики

Технические данные DHDS-16-A-NC

Основные

Размер
16
Ход каждой губки захвата
2,5 мм
Макс. точность повторения
<= 0,2 мм
Макс. угловой люфт захвата ax, ay
<= 0,5 °
Макс. люфт губок захвата Sz
<= 0,02 мм
Симметрично относительно оси
<= 0,2 мм
Точность повторения, захват
<= 0,04 мм
Кол-во губок захватов
3
Положение при сборке
Любое
Режим работы
Двустороннего действия
Функция захвата
3-точечный
Гарантированное усилие захвата
На закрытие
Тип конструкции
Рычаг; последовательность перемещения по направляющей
Определение позиции
Для датчиков Холла.
Макс. частота работы захвата
<= 4 Гц
Мин, время открытия при 6 бар
31 мс
Мин, время закрытия при 6 бар
34 мс
Массовый момент инерции
0,139 кг·см²
Макс. усилие на губку захвата Fz, статическое
50 Н
Макс. момент на захвате Mx, статич.
2 Н·м
Макс. момент на захвате My, статич.
2 Н·м
Макс. момент на захвате Mz, статич.
2 Н·м
Интервалы между смазкой направляющих
10 млн переключений
Maкс. вес на внешний палец захвата
50 г
Тип крепления
С внутренней резьбой и шпонкой
Пневматическое присоединение
M3

Условия работы

Рабочее давление
4 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
99 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей крышки
PA
Материал корпуса
Алюминиевый сплав с глубоким анодированием
Материал губок захвата
Легированная сталь, нержавеющая

Принадлежности

Что подходит к DHDS-16-A-NC

По разделу «Принадлежности» каталога Festo — для размера 16. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели3
Подключение воздуха17

Документы

Документация

PDFТаблица данных DHDS-16-A-NCPDF · Festo · на русскомPDFКаталог Festo DHDSPDF · на английском · Festo, 2026DHDSВсе исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

DHDS-16-A-NC: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DHDS-16-A-NC?

Трехточечный захват Festo DHDS-16-A-NC, артикул 1259492: размер — 16; присоединение — M3; определение позиции — для датчиков Холла.; ход каждой губки захвата — 2,5 мм; макс. точность повторения — <= 0,2 мм; масса — 99 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен трёхточечный захват?

Он удерживает круглые детали тремя губками и центрирует их. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает DHDS-16-A-NC?

По таблице данных Festo: рабочее давление — 4 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DHDS-16-A-NC?

Материал закрывающей крышки — PA; материал корпуса — алюминиевый сплав с глубоким анодированием; материал губок захвата — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DHDS-16-A-NC?

DHDS — трехточечный захват; 16 — типоразмер: 16 мм; A — опрос положения: для датчиков положения; NC — удержание усилия захвата: на смыкание.

06Какие исполнения есть в серии DHDS, кроме DHDS-16-A-NC?

В серии «Трехточечный захват DHDS» — 6 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DHDS-16-A-NC?

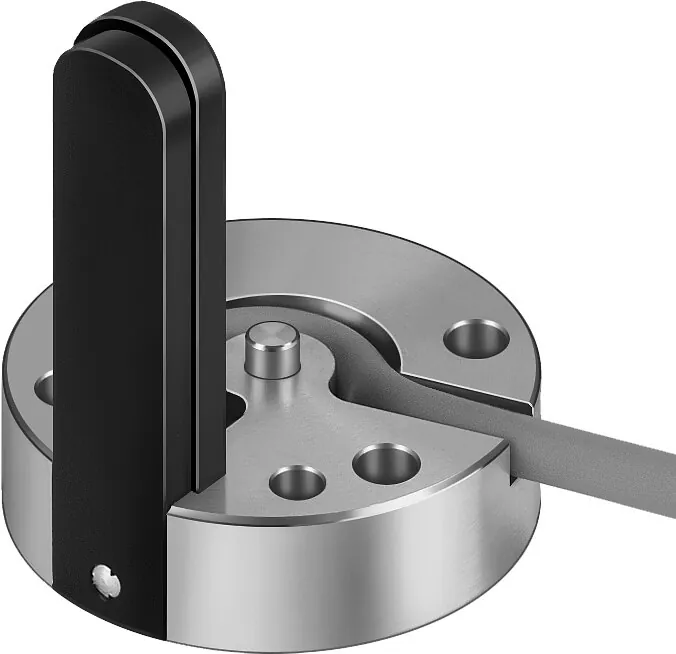

В блоке «Принадлежности» на этой странице: датчики и кабели (3), подключение воздуха (17). Например: SMH-S1-HGD16, QSM-M3-4. Подобраны по каталогу Festo для этого размера.

08Есть ли на DHDS-16-A-NC документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DHDS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DHDS-16-A-NC и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DHDS-16-A-NC в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DHDS-16-A-NC — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1259492; ввоз официальный, с грузовой таможенной декларацией.
