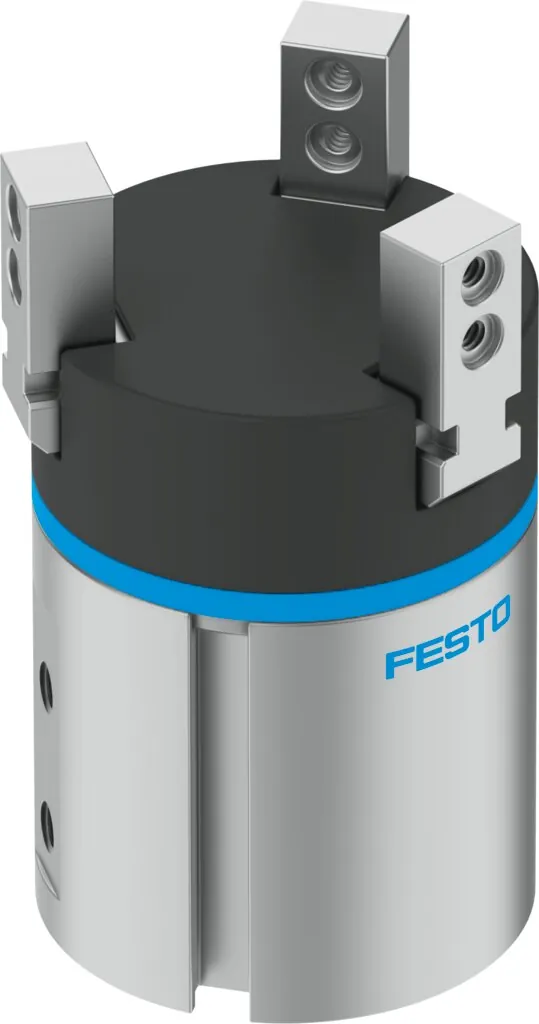

FestoТрехточечный захват

DHDS-32-A

GTIN 4052568229306 Оригинал Festo

Трехточечный захват Festo DHDS-32-A: 32; m5; для герконов; 3,9 мм.

Размер
32
Присоединение
M5
Определение позиции
Для герконов
Ход каждой губки захвата
3,9 мм
Макс. точность повторения
<= 0,2 мм
Масса
276 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает DHDS-32-A

  1. DHDSСерия

    Трехточечный захват

  2. 32Типоразмер

    32 мм

  3. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные DHDS-32-A

Основные

Размер
32
Ход каждой губки захвата
3,9 мм
Макс. точность повторения
<= 0,2 мм
Макс. угловой люфт захвата ax, ay
<= 0,2 °
Макс. люфт губок захвата Sz
<= 0,02 мм
Симметрично относительно оси
<= 0,2 мм
Точность повторения, захват
<= 0,04 мм
Кол-во губок захватов
3
Положение при сборке
Любое
Режим работы
Двустороннего действия
Функция захвата
3-точечный
Тип конструкции
Рычаг; последовательность перемещения по направляющей
Определение позиции
Для герконов
Суммарное усилие захвата
At 0.6 МПа (6 бар, 87 psi), closing; 345 Н
Макс. частота работы захвата
<= 4 Гц
Мин, время открытия при 6 бар
44 мс
Мин, время закрытия при 6 бар
51 мс
Усилие на губке
At 0.6 МПа (6 бар, 87 psi) closing; 115 Н
Массовый момент инерции
0,79 кг·см²
Макс. усилие на губку захвата Fz, статическое
150 Н
Макс. момент на захвате Mx, статич.
9 Н·м
Макс. момент на захвате My, статич.
9 Н·м
Макс. момент на захвате Mz, статич.
9 Н·м
Интервалы между смазкой направляющих
10 млн переключений
Maкс. вес на внешний палец захвата
150 г
Тип крепления
С внутренней резьбой и шпонкой
Пневматическое присоединение
M5

Условия работы

Рабочее давление
2 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
276 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей крышки
PA
Материал корпуса
Алюминиевый сплав с глубоким анодированием
Материал губок захвата
Легированная сталь, нержавеющая

Принадлежности

Что подходит к DHDS-32-A

По разделу «Принадлежности» каталога Festo — для размера 32. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели5
Подключение воздуха22

Документы

Документация

PDFТаблица данных DHDS-32-APDF · Festo · на русскомPDFКаталог Festo DHDSPDF · на английском · Festo, 2026DHDSВсе исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

DHDS-32-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DHDS-32-A?

Трехточечный захват Festo DHDS-32-A, артикул 1259493: размер — 32; присоединение — M5; определение позиции — для герконов; ход каждой губки захвата — 3,9 мм; макс. точность повторения — <= 0,2 мм; масса — 276 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен трёхточечный захват?

Он удерживает круглые детали тремя губками и центрирует их. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает DHDS-32-A?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DHDS-32-A?

Материал закрывающей крышки — PA; материал корпуса — алюминиевый сплав с глубоким анодированием; материал губок захвата — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DHDS-32-A?

DHDS — трехточечный захват; 32 — типоразмер: 32 мм; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии DHDS, кроме DHDS-32-A?

В серии «Трехточечный захват DHDS» — 6 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DHDS-32-A?

В блоке «Принадлежности» на этой странице: датчики и кабели (5), подключение воздуха (22). Например: SMT-8G-PS-24V-E-0,3Q-M8D, QSM-M5-6. Подобраны по каталогу Festo для этого размера.

08Есть ли на DHDS-32-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DHDS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DHDS-32-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DHDS-32-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DHDS-32-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1259493; ввоз официальный, с грузовой таможенной декларацией.
