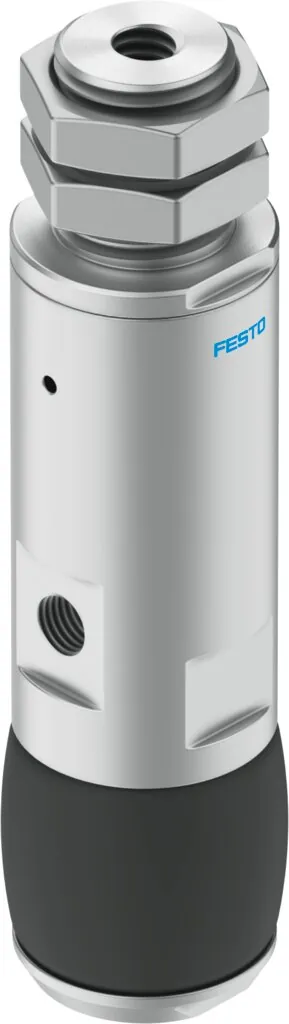

FestoСильфонный захват

DHEB-18-E-U-E-P

GTIN 4052568230555 Оригинал Festo

Сильфонный захват Festo DHEB-18-E-U-E-P: 18; m5; без; 20 мс.

Размер
18
Присоединение
M5
Определение позиции
Без
Мин, время открытия при 6 бар
20 мс
Ход гофр
7,5 мм
Масса
35 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Обозначение

Что означает DHEB-18-E-U-E-P

  1. DHEBСерия

    Сильфонный захват

  2. 18Типоразмер

    18 мм

  3. EФункция захвата

    Одностороннего действия

  4. UНаправление действия

    Вверх

  5. EМатериал сильфона

    EPDM

  6. PРасположение присоединения

    Поперёк направления движения

Характеристики

Технические данные DHEB-18-E-U-E-P

Основные

Размер
18
Ход гофр
7,5 мм
Мин. Захватываемый диаметр
19,5 мм
Макс. захватываемый диаметр
25 мм
Положение при сборке
Любое
Режим работы
Одностороннего действия; закрыт
Функция захвата
Адаптивный
Тип конструкции
Сокращаемая мембрана; последовательность перемещения по направляющей
Направляющая
Базовая направляющая
Определение позиции
Без
Исходное значение
< 1 бар
Макс. частота работы захвата
<= 4 Гц
Мин, время открытия при 6 бар
20 мс
Мин, время закрытия при 6 бар
50 мс
Средний интервал замены для гофр
0,5 млн переключений
Исходное значение эффективной нагрузки
0,21 кг
Тип крепления
С наружной резьбой; с контргайкой
Пневматическое присоединение
M5

Условия работы

Рабочее давление
5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
35 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал гофр
EPDM
Материал корпуса
Алюминий; Анодированный

Принадлежности

Что подходит к DHEB-18-E-U-E-P

По разделу «Принадлежности» каталога Festo — для размера 18. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели6
Подключение воздуха22

Документы

Документация

PDFТаблица данных DHEB-18-E-U-E-PPDF · Festo · на русскомPDFКаталог Festo DHEBPDF · на английском · Festo, 2026DHEBВсе исполнения серии88 позиций, подбор по параметрам

FAQ

Частые вопросы

DHEB-18-E-U-E-P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DHEB-18-E-U-E-P?

Сильфонный захват Festo DHEB-18-E-U-E-P, артикул 1320835: размер — 18; присоединение — M5; определение позиции — без; мин, время открытия при 6 бар — 20 мс; ход гофр — 7,5 мм; масса — 35 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DHEB-18-E-U-E-P?

По таблице данных Festo: рабочее давление — 5 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен DHEB-18-E-U-E-P?

Материал гофр — EPDM; материал корпуса — алюминий, анодированный. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение DHEB-18-E-U-E-P?

DHEB — сильфонный захват; 18 — типоразмер: 18 мм; E — функция захвата: одностороннего действия; U — направление действия: вверх; E — материал сильфона: EPDM; P — расположение присоединения: поперёк направления движения.

05Какие исполнения есть в серии DHEB, кроме DHEB-18-E-U-E-P?

В серии «Сильфонный захват DHEB» — 88 позиций. У DHEB-18-E-U-E-P: размер — 18. Другие варианты (размер: 10, 12, 14) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к DHEB-18-E-U-E-P?

В блоке «Принадлежности» на этой странице: датчики и кабели (6), подключение воздуха (22). Например: SMT-10G-PS-24V-E-0,3Q-M8D, QSM-M5-6. Подобраны по каталогу Festo для этого размера.

07Есть ли на DHEB-18-E-U-E-P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DHEB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит DHEB-18-E-U-E-P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DHEB-18-E-U-E-P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09DHEB-18-E-U-E-P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1320835; ввоз официальный, с грузовой таможенной декларацией.
