FestoСильфонный захват

DHEB-27-E-U-S-P

GTIN 4052568230463 Оригинал Festo

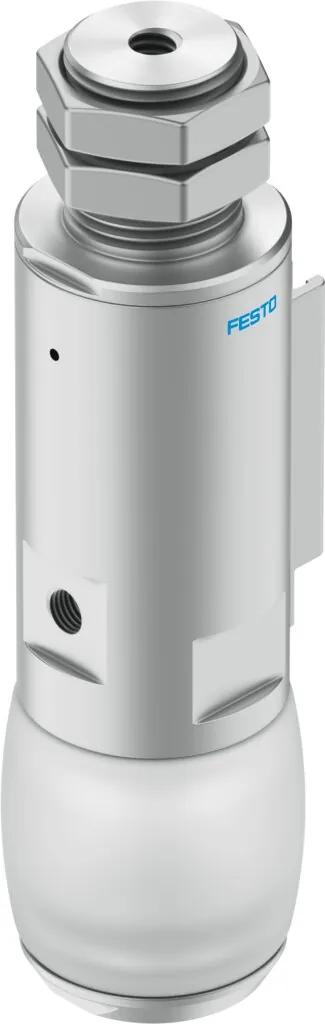

Сильфонный захват Festo DHEB-27-E-U-S-P: 27; m5; для герконов; 30 мс.

Размер
27
Присоединение
M5
Определение позиции
Для герконов
Мин, время открытия при 6 бар
30 мс
Ход гофр
12 мм
Масса
100 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Обозначение

Что означает DHEB-27-E-U-S-P

  1. DHEBСерия

    Сильфонный захват

  2. 27Типоразмер

    27 мм

  3. EФункция захвата

    Одностороннего действия

  4. UНаправление действия

    Вверх

  5. SМатериал сильфона

    Силикон

  6. PРасположение присоединения

    Поперёк направления движения

Характеристики

Технические данные DHEB-27-E-U-S-P

Основные

Размер
27
Ход гофр
12 мм
Мин. Захватываемый диаметр
28 мм
Макс. захватываемый диаметр
37 мм
Положение при сборке
Любое
Режим работы
Одностороннего действия; закрыт
Функция захвата
Адаптивный
Тип конструкции
Сокращаемая мембрана; последовательность перемещения по направляющей
Направляющая
Базовая направляющая
Определение позиции
Для герконов
Исходное значение
< 1 бар
Макс. частота работы захвата
<= 4 Гц
Мин, время открытия при 6 бар
30 мс
Мин, время закрытия при 6 бар
60 мс
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Средний интервал замены для гофр
1 млн переключений
Исходное значение эффективной нагрузки
0,45 кг
Тип крепления
С наружной резьбой; с контргайкой
Пневматическое присоединение
M5

Условия работы

Рабочее давление
4 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
100 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал гофр
VMQ (силикон)
Материал корпуса
Алюминий; Анодированный

Принадлежности

Что подходит к DHEB-27-E-U-S-P

По разделу «Принадлежности» каталога Festo — для размера 27. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели7
Подключение воздуха22

Документы

Документация

PDFТаблица данных DHEB-27-E-U-S-PPDF · Festo · на русскомPDFКаталог Festo DHEBPDF · на английском · Festo, 2026DHEBВсе исполнения серии88 позиций, подбор по параметрам

FAQ

Частые вопросы

DHEB-27-E-U-S-P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DHEB-27-E-U-S-P?

Сильфонный захват Festo DHEB-27-E-U-S-P, артикул 1320826: размер — 27; присоединение — M5; определение позиции — для герконов; мин, время открытия при 6 бар — 30 мс; ход гофр — 12 мм; масса — 100 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DHEB-27-E-U-S-P?

По таблице данных Festo: рабочее давление — 4 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен DHEB-27-E-U-S-P?

Материал гофр — VMQ (силикон); материал корпуса — алюминий, анодированный. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение DHEB-27-E-U-S-P?

DHEB — сильфонный захват; 27 — типоразмер: 27 мм; E — функция захвата: одностороннего действия; U — направление действия: вверх; S — материал сильфона: силикон; P — расположение присоединения: поперёк направления движения.

05Какие исполнения есть в серии DHEB, кроме DHEB-27-E-U-S-P?

В серии «Сильфонный захват DHEB» — 88 позиций. У DHEB-27-E-U-S-P: размер — 27. Другие варианты (размер: 33, 41) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к DHEB-27-E-U-S-P?

В блоке «Принадлежности» на этой странице: датчики и кабели (7), подключение воздуха (22). Например: DASP-G3-27-C-U, QSM-M5-6. Подобраны по каталогу Festo для этого размера.

07Есть ли на DHEB-27-E-U-S-P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DHEB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит DHEB-27-E-U-S-P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DHEB-27-E-U-S-P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09DHEB-27-E-U-S-P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1320826; ввоз официальный, с грузовой таможенной декларацией.
