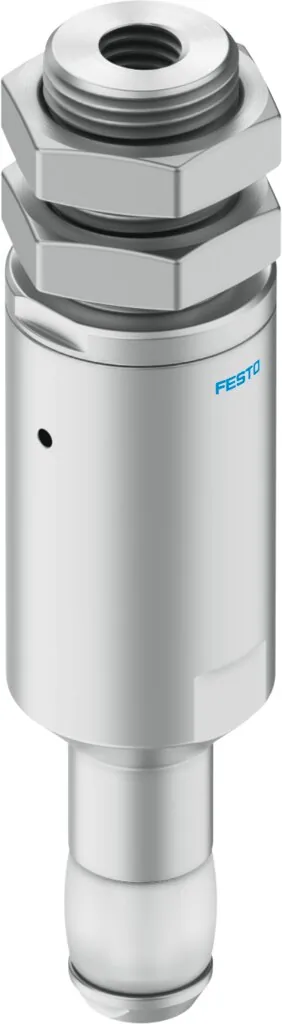

FestoСильфонный захват

DHEB-8-E-U-S-L

GTIN 4052568230180 Оригинал Festo

Сильфонный захват Festo DHEB-8-E-U-S-L: 8; m5; без; 10 мс.

Размер
8
Присоединение
M5
Определение позиции
Без
Мин, время открытия при 6 бар
10 мс
Ход гофр
3,5 мм
Масса
16 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение

  • G1/8
  • M3
  • M5

Обозначение

Что означает DHEB-8-E-U-S-L

  1. DHEBСерия

    Сильфонный захват

  2. 8Типоразмер

    8 мм

  3. EФункция захвата

    Одностороннего действия

  4. UНаправление действия

    Вверх

  5. SМатериал сильфона

    Силикон

  6. LРасположение присоединения

    По направлению движения

Характеристики

Технические данные DHEB-8-E-U-S-L

Основные

Размер
8
Ход гофр
3,5 мм
Мин. Захватываемый диаметр
8 мм
Макс. захватываемый диаметр
11 мм
Положение при сборке
Любое
Режим работы
Одностороннего действия; закрыт
Функция захвата
Адаптивный
Тип конструкции
Сокращаемая мембрана; последовательность перемещения по направляющей
Направляющая
Базовая направляющая
Определение позиции
Без
Исходное значение
< 1 бар
Макс. частота работы захвата
<= 4 Гц
Мин, время открытия при 6 бар
10 мс
Мин, время закрытия при 6 бар
30 мс
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Средний интервал замены для гофр
1 млн переключений
Исходное значение эффективной нагрузки
0,08 кг
Тип крепления
С наружной резьбой; с контргайкой
Пневматическое присоединение
M5

Условия работы

Рабочее давление
5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
16 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал гофр
VMQ (силикон)
Материал корпуса
Алюминий; Анодированный

Принадлежности

Что подходит к DHEB-8-E-U-S-L

По разделу «Принадлежности» каталога Festo — для размера 8. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели6
Подключение воздуха22

Документы

Документация

PDFТаблица данных DHEB-8-E-U-S-LPDF · Festo · на русскомPDFКаталог Festo DHEBPDF · на английском · Festo, 2026DHEBВсе исполнения серии88 позиций, подбор по параметрам

FAQ

Частые вопросы

DHEB-8-E-U-S-L: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DHEB-8-E-U-S-L?

Сильфонный захват Festo DHEB-8-E-U-S-L, артикул 1320798: размер — 8; присоединение — M5; определение позиции — без; мин, время открытия при 6 бар — 10 мс; ход гофр — 3,5 мм; масса — 16 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DHEB-8-E-U-S-L?

По таблице данных Festo: рабочее давление — 5 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен DHEB-8-E-U-S-L?

Материал гофр — VMQ (силикон); материал корпуса — алюминий, анодированный. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение DHEB-8-E-U-S-L?

DHEB — сильфонный захват; 8 — типоразмер: 8 мм; E — функция захвата: одностороннего действия; U — направление действия: вверх; S — материал сильфона: силикон; L — расположение присоединения: по направлению движения.

05Какие исполнения есть в серии DHEB, кроме DHEB-8-E-U-S-L?

В серии «Сильфонный захват DHEB» — 88 позиций. У DHEB-8-E-U-S-L: присоединение — M5. Другие варианты (присоединение: M3) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к DHEB-8-E-U-S-L?

В блоке «Принадлежности» на этой странице: датчики и кабели (6), подключение воздуха (22). Например: SMT-10G-PS-24V-E-0,3Q-M8D, QSM-M5-6. Подобраны по каталогу Festo для этого размера.

07Есть ли на DHEB-8-E-U-S-L документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DHEB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит DHEB-8-E-U-S-L и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DHEB-8-E-U-S-L в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09DHEB-8-E-U-S-L — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1320798; ввоз официальный, с грузовой таможенной декларацией.
