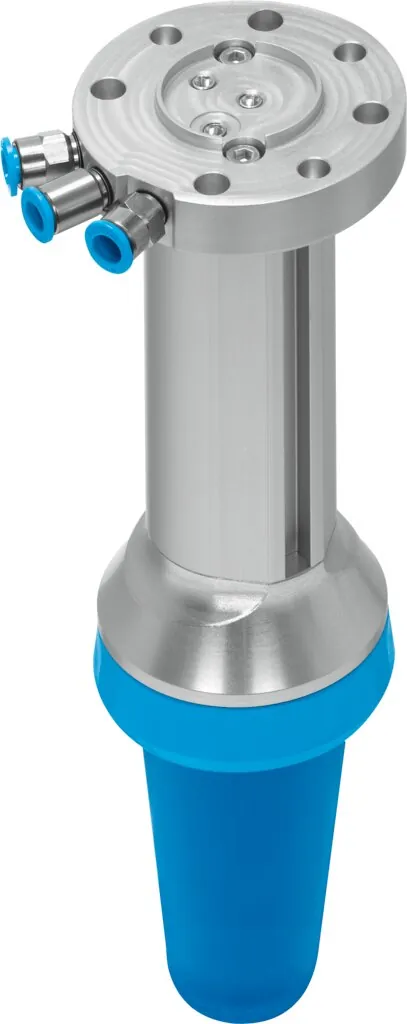

FestoАдаптивный захват

DHEF-20-A

GTIN 4052568300500 Оригинал Festo

Адаптивный захват Festo DHEF-20-A: возможна только стандартная длина хода 5, 10, 15, 20, 25, 30 mm. Другие длины хода по запросу.

Размер
20
Исполнение колпачка
Стандарт
Ход
66 мм
Мин. Захватываемый диаметр
12 мм
Макс. захватываемый диаметр
38 мм
Масса
475 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает DHEF-20-A

  1. DHEFСерия

    Адаптивный захват

  2. 20Типоразмер

    20 мм

  3. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные DHEF-20-A

Основные

Размер
20
Исполнение колпачка
Стандарт
Ход
66 мм
Мин. Захватываемый диаметр
12 мм
Макс. захватываемый диаметр
38 мм
Привод
Пневматический
Положение при сборке
Любое
Режим работы
Двустороннего действия
Функция захвата
Адаптивный
Тип конструкции
Выворачиваемый колпачок; последовательность перемещения по направляющей
Направляющая
Базовая направляющая
Определение позиции
Для герконов
Разрушающее давление
Колпачка; 0,3 бар
Макс. частота работы захвата
1 Гц
Время обратного хода
290 мс
Время выдвижения
270 мс
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Массовый момент инерции
1,29 кг·см²
Исходное значение эффективной нагрузки
1 кг
Тип крепления
To ISO 9409
Пневматическое присоединение
M5

Условия работы

Рабочее давление, привод шарового крана
1 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
475 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
VMQ (силикон)
Материал корпуса
Анодированный алюминий

Принадлежности

Что подходит к DHEF-20-A

По разделу «Принадлежности» каталога Festo — для размера 20. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели5
Подключение воздуха24
Сменные части1

Документы

Документация

PDFТаблица данных DHEF-20-APDF · Festo · на русскомPDFКаталог Festo DHEFPDF · на английском · Festo, 2026DHEFВсе исполнения серии2 позиции, подбор по параметрам

FAQ

Частые вопросы

DHEF-20-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DHEF-20-A?

Адаптивный захват Festo DHEF-20-A, артикул 8092533: размер — 20; исполнение колпачка — стандарт; ход — 66 мм; мин. Захватываемый диаметр — 12 мм; макс. захватываемый диаметр — 38 мм; масса — 475 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать DHEF-20-A?

По таблице данных Festo: температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен DHEF-20-A?

Материал крышки — VMQ (силикон); материал корпуса — анодированный алюминий. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение DHEF-20-A?

DHEF — адаптивный захват; 20 — типоразмер: 20 мм; A — опрос положения: для датчиков положения.

05Какие исполнения есть в серии DHEF, кроме DHEF-20-A?

В серии «Адаптивный захват DHEF» — 2 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к DHEF-20-A?

В блоке «Принадлежности» на этой странице: датчики и кабели (5), подключение воздуха (24), сменные части (1). Например: SDAS-MHS-M40-1L-PNLK-PN-E-0.3-M8, QSM-M5-6, DHAS-GA-B22-S. Подобраны по каталогу Festo для этого размера.

07Есть ли на DHEF-20-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DHEF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит DHEF-20-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DHEF-20-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09DHEF-20-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8092533; ввоз официальный, с грузовой таможенной декларацией.
