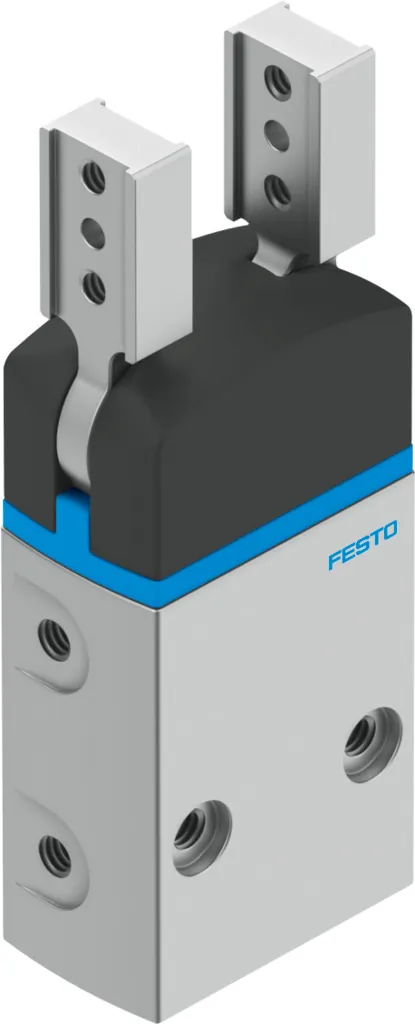

FestoРадиальный захват

DHRS-10-A

GTIN 4052568229566 Оригинал Festo

Радиальный захват Festo DHRS-10-A: 10; m3; для датчиков Холла.; 91 мс.

Размер
10
Присоединение
M3
Определение позиции
Для датчиков Холла.
Мин, время закрытия при 6 бар
91 мс
Макс. точность повторения
<= 0,2 мм
Масса
44 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает DHRS-10-A

  1. DHRSСерия

    Радиальный захват

  2. 10Типоразмер

    10 мм

  3. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные DHRS-10-A

Основные

Размер
10
Макс. точность повторения
<= 0,2 мм
Макс. угол раскрытия
180 °
Симметрично относительно оси
<= 0,2 мм
Точность повторения, захват
<= 0,1 мм
Кол-во губок захватов
2
Положение при сборке
Любое
Режим работы
Двустороннего действия
Функция захвата
Радиальный
Тип конструкции
Последовательность перемещения по направляющей
Определение позиции
Для датчиков Холла.
Макс. частота работы захвата
<= 4 Гц
Мин, время открытия при 6 бар
35 мс
Мин, время закрытия при 6 бар
91 мс
Суммарный момент захвата при 6 бар, раскрытие
21 Н·см
Суммарный момент захвата при 6 бар, смыкание
15 Н·см
Массовый момент инерции
0,03 кг·см²
Макс. усилие на губку захвата Fz, статическое
30 Н
Макс. момент на захвате Mx, статич.
0,8 Н·м
Макс. момент на захвате My, статич.
0,8 Н·м
Макс. момент на захвате Mz, статич.
0,8 Н·м
Тип крепления
Внутренняя резьба и центрирующая втулка; Со сквозным отверстием и центрирующей втулкой
Пневматическое присоединение
M3

Условия работы

Рабочее давление
2 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
44 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей крышки
PA
Материал корпуса
Алюминиевый сплав с глубоким анодированием
Материал губок захвата
Легированная сталь

Принадлежности

Что подходит к DHRS-10-A

По разделу «Принадлежности» каталога Festo — для размера 10. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели7
Подключение воздуха17

Документы

Документация

PDFТаблица данных DHRS-10-APDF · Festo · на русскомPDFКаталог Festo DHRSPDF · на английском · Festo, 2026DHRSВсе исполнения серии9 позиций, подбор по параметрам

FAQ

Частые вопросы

DHRS-10-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DHRS-10-A?

Радиальный захват Festo DHRS-10-A, артикул 1310159: размер — 10; присоединение — M3; определение позиции — для датчиков Холла.; мин, время закрытия при 6 бар — 91 мс; макс. точность повторения — <= 0,2 мм; масса — 44 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает радиальный захват?

Его губки раскрываются по дуге. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает DHRS-10-A?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DHRS-10-A?

Материал закрывающей крышки — PA; материал корпуса — алюминиевый сплав с глубоким анодированием; материал губок захвата — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DHRS-10-A?

DHRS — радиальный захват; 10 — типоразмер: 10 мм; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии DHRS, кроме DHRS-10-A?

В серии «Радиальный захват DHRS» — 9 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DHRS-10-A?

В блоке «Принадлежности» на этой странице: датчики и кабели (7), подключение воздуха (17). Например: SMT-8G-PS-24V-E-0,3Q-M8D, QSM-M3-4. Подобраны по каталогу Festo для этого размера.

08Есть ли на DHRS-10-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DHRS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DHRS-10-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DHRS-10-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DHRS-10-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1310159; ввоз официальный, с грузовой таможенной декларацией.
