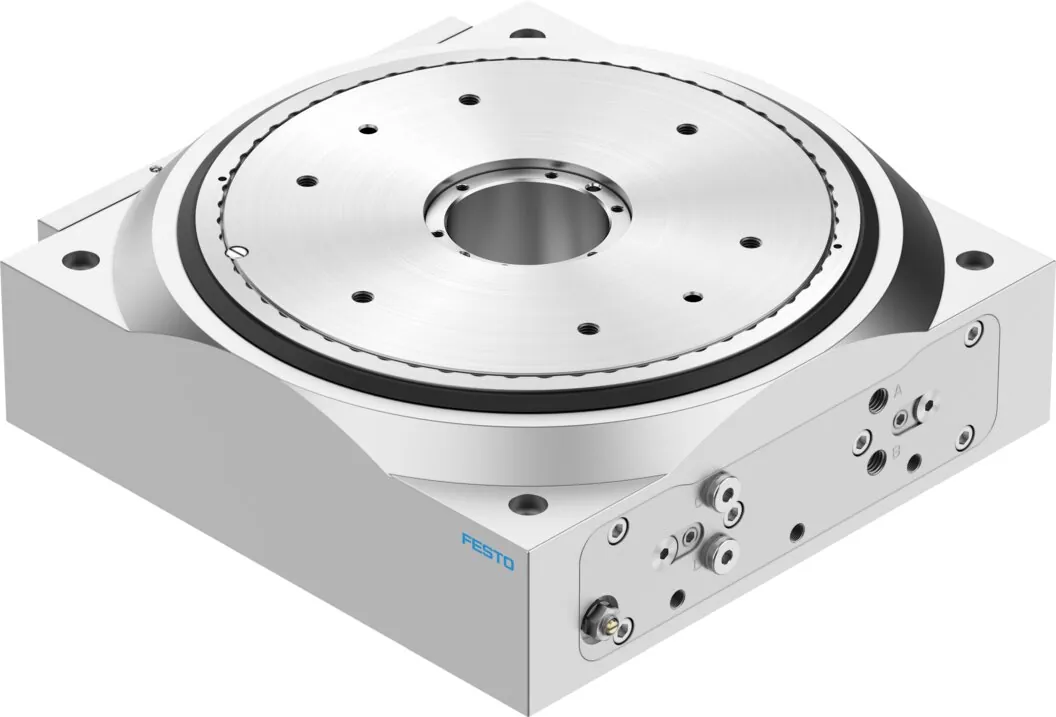

FestoДелительно-поворотный стол

DHTG-220-6-A

GTIN 4052568189822 Оригинал Festo

DHTG-220-6-A — делительно-поворотный стол Festo: размер 220, шаг 6, двустороннего действия.

Размер
220
Шаг
6
Присоединение
Внутренняя резьба G1/8
Момент при 6 бар
58,9 Н·м
Масса
24,00 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Шаг

Обозначение

Что означает DHTG-220-6-A

  1. DHTGСерия

    Делительно-поворотный стол

  2. 220Размер

    220

  3. 6Число позиций

    6 позиций

  4. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные DHTG-220-6-A

Основные

Размер
220
Параллельность клапана
<= 0,04 мм
Седельный клапан с осевым эксцентриситетом
<= 0,02 мм
Концентричность клапана
<= 0,02 мм
Точность повторения угла поворота
<= 0,03 °
Демпфирование
Амортизатор, регулируемый, быстрая остановка
Положение при сборке
Любое
Режим работы
Двустороннего действия
Тип конструкции
Соединительная муфта; Рейка и шестерня; последовательность перемещения по направляющей
Определение позиции
Для индуктивных датчиков.
Шаг
6
Уровень звукового давления
<= 70 дБ(А)
Макс. статическое осевое усилие
5000 Н
Макс. опрокидывающий момент, статич.
500 Н·м
Макс. статическое радиальное усилие
8000 Н
Макс. момент по касательной, статич.
500 Н·м
Теоретический крутящий момент при 6 бар
58,9 Н·м
Тип крепления
Со сквозным отверстием и центрирующей втулкой
Пневматическое присоединение
Внутренняя резьба G1/8

Условия работы

Рабочее давление
4 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
24000 г

Материалы

Материал седельного клапана
Сталь, гальванизированная
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал упоров
Сталь, гальванизированная
Материал крышки
Алюминиевый сплав
Материал уплотнений
NBR; TPE-U(PU)
Материал корпуса
Алюминиевый сплав

Для опроса положения.

Документы

Документация

PDFТаблица данных DHTG-220-6-APDF · Festo · на русскомPDFКаталог серии DHTGPDF · на английском · Festo, 2026DHTGВсе исполнения серии26 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DHTG-220-6-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DHTG-220-6-A?

Делительно-поворотный стол Festo DHTG-220-6-A, артикул 548094: размер — 220; шаг — 6; присоединение — внутренняя резьба G1/8; момент при 6 бар — 58,9 Н·м; масса — 24,00 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DHTG-220-6-A?

По таблице данных Festo: рабочее давление — 4 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен DHTG-220-6-A?

Материал седельного клапана — сталь, гальванизированная; материал упоров — сталь, гальванизированная; материал крышки — алюминиевый сплав; материал уплотнений — NBR, TPE-U(PU). Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение DHTG-220-6-A?

DHTG — делительно-поворотный стол; 220 — размер: 220; 6 — число позиций: 6 позиций; A — опрос положения: для датчиков положения.

05Какие исполнения есть в серии DHTG, кроме DHTG-220-6-A?

В серии «Делительно-поворотный стол DHTG» — 26 позиций. У DHTG-220-6-A: размер — 220; шаг — 6. Другие варианты (размер: 65, 90, 140) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на DHTG-220-6-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DHTG; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит DHTG-220-6-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DHTG-220-6-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08DHTG-220-6-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 548094; ввоз официальный, с грузовой таможенной декларацией.
