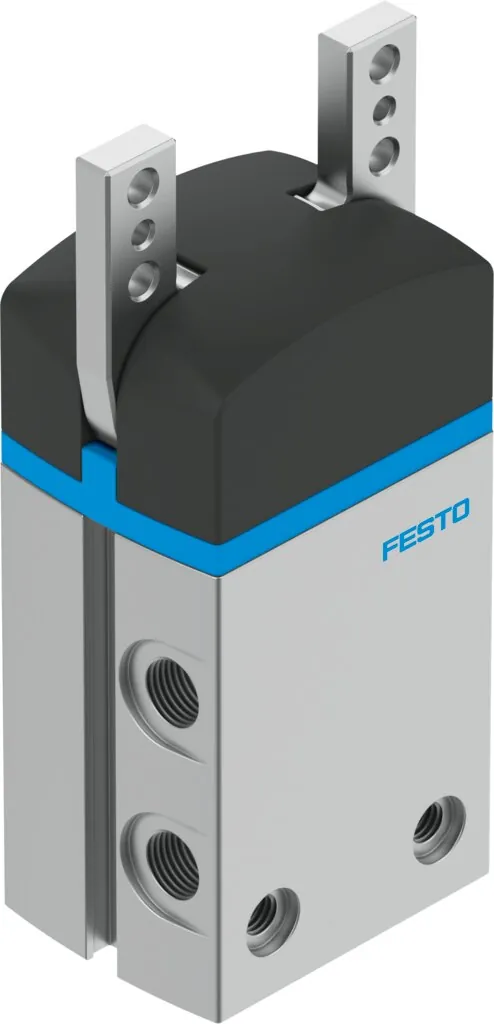

FestoУгловой захват

DHWS-32-A

GTIN 4052568229702 Оригинал Festo

Угловой захват Festo DHWS-32-A: 32; g1/8; для герконов; 77 мс.

Размер
32
Присоединение
G1/8
Определение позиции
Для герконов
Мин, время закрытия при 6 бар
77 мс
Макс. точность повторения
<= 0,2 мм
Масса
452 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Мин, время закрытия при 6 бар

Обозначение

Что означает DHWS-32-A

  1. DHWSСерия

    Угловой захват

  2. 32Типоразмер

    32 мм

  3. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные DHWS-32-A

Основные

Размер
32
Макс. точность повторения
<= 0,2 мм
Макс. угол раскрытия
40 °
Симметрично относительно оси
<= 0,2 мм
Точность повторения, захват
<= 0,04 мм
Кол-во губок захватов
2
Положение при сборке
Любое
Режим работы
Двустороннего действия
Функция захвата
Угол
Тип конструкции
Рычаг
Определение позиции
Для герконов
Макс. частота работы захвата
<= 3 Гц
Мин, время открытия при 6 бар
46 мс
Мин, время закрытия при 6 бар
77 мс
Суммарный момент захвата при 6 бар, раскрытие
810 Н·см
Суммарный момент захвата при 6 бар, смыкание
746 Н·см
Массовый момент инерции
1,6 кг·см²
Макс. усилие на губку захвата Fz, статическое
120 Н
Макс. момент на захвате Mx, статич.
6 Н·м
Макс. момент на захвате My, статич.
6 Н·м
Макс. момент на захвате Mz, статич.
6 Н·м
Тип крепления
Внутренняя резьба и центрирующая втулка; Со сквозным отверстием и центрирующей втулкой
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
2 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
452 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей крышки
PA
Материал корпуса
Алюминиевый сплав; Твердое анодирование
Материал губок захвата
Легированная сталь

Принадлежности

Что подходит к DHWS-32-A

По разделу «Принадлежности» каталога Festo — для размера 32. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели6
Подключение воздуха24

Документы

Документация

PDFТаблица данных DHWS-32-APDF · Festo · на русскомPDFКаталог Festo DHWSPDF · на английском · Festo, 2026DHWSВсе исполнения серии9 позиций, подбор по параметрам

FAQ

Частые вопросы

DHWS-32-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DHWS-32-A?

Угловой захват Festo DHWS-32-A, артикул 1310182: размер — 32; присоединение — G1/8; определение позиции — для герконов; мин, время закрытия при 6 бар — 77 мс; макс. точность повторения — <= 0,2 мм; масса — 452 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает угловой захват?

Его губки раскрываются под углом. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает DHWS-32-A?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DHWS-32-A?

Материал закрывающей крышки — PA; материал корпуса — алюминиевый сплав, твердое анодирование; материал губок захвата — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DHWS-32-A?

DHWS — угловой захват; 32 — типоразмер: 32 мм; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии DHWS, кроме DHWS-32-A?

В серии «Угловой захват DHWS» — 9 позиций. У DHWS-32-A: мин, время закрытия при 6 бар — 77 мс. Другие варианты (мин, время закрытия при 6 бар: 55 мс) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DHWS-32-A?

В блоке «Принадлежности» на этой странице: датчики и кабели (6), подключение воздуха (24). Например: SMT-8G-PS-24V-E-0,3Q-M8D, QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

08Есть ли на DHWS-32-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DHWS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DHWS-32-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DHWS-32-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DHWS-32-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1310182; ввоз официальный, с грузовой таможенной декларацией.
