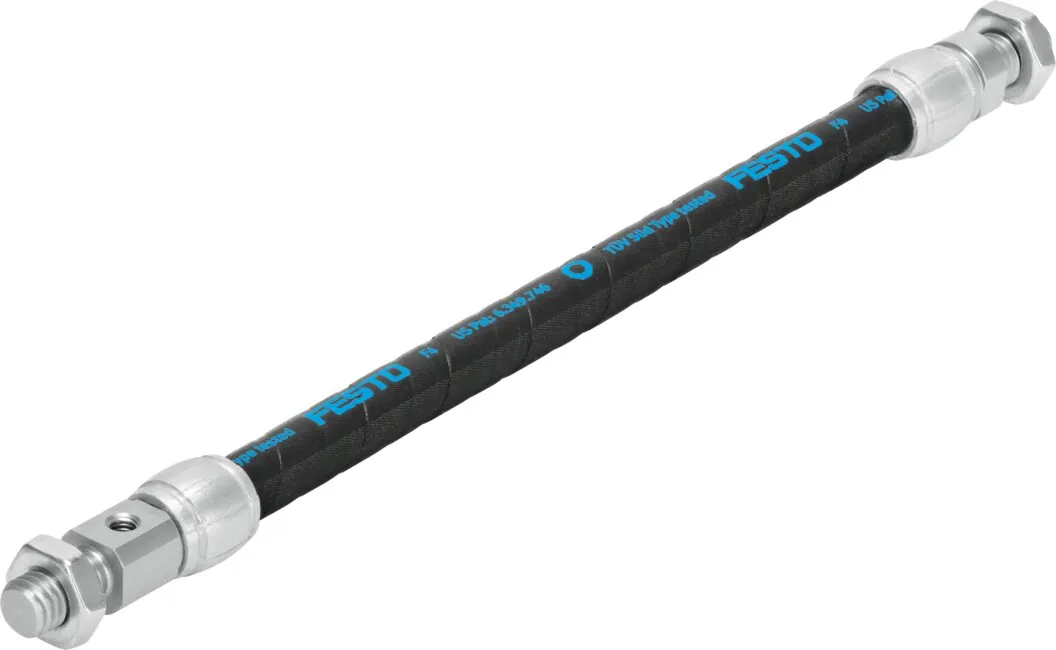

FestoПневматический мускул

DMSP-5-50N-RM-CM

GTIN 4052568459437 Оригинал Festo

Пневматический мускул Festo DMSP-5-50N-RM-CM: 5; 0 … 200 мм; m3; 50 мм.

Размер
5
Ход
0 … 200 мм
Присоединение
M3
Номинальная длина
50 мм
Увеличение диаметра при макс. сокращении
12 мм
Масса
53 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Другая длина или опции — собрать в конфигураторе DMSP

Характеристики

Технические данные DMSP-5-50N-RM-CM

Основные

Размер
5
Увеличение диаметра при макс. сокращении
12 мм
Ход
0 … 200 мм
Макс. сокращение
20% номинальной длины
Макс. начальное напряжение
1% номинальной длины
Номинальная длина
50 мм
Точность повторения
<= 1% номинальной длины, циклич.
Допустимая непараллельность
± 0,5% для длины хода до 400 мм
Допустимая угловая погрешность
<= 1 °
Положение при сборке
Любое
Тип конструкции
Сокращаемая мембрана
Режим работы
Одностороннего действия; тянущее действие
Авторизация
TÜV
Максимальная свободно подвешенная дополнительная нагрузка
5 кг
Теоретическая мускульная энергия при максимальном рабочем давлении
140 Н
Теоретическое усилие при 6 бар
140 Н
Пневматическое присоединение
M3

Условия работы

Рабочее давление
0 … 6 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−5 … 60 °C

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал фланца
Алюминиевый сплав; нейтральное анодирование
Материал втулки
Алюминиевый сплав; нейтральное анодирование
Материал мембраны
AR; CR
Материал гайки
Сталь; Гальванизирован

Принадлежности

Что подходит к DMSP-5-50N-RM-CM

По разделу «Принадлежности» каталога Festo — для размера 5. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха17
Крепление6

Документы

Документация

PDFТаблица данных DMSP-5-50N-RM-CMPDF · Festo · на русскомPDFКаталог Festo DMSPPDF · на английском · Festo, 2026DMSPВсе исполнения серии4 позиции, подбор по параметрам

FAQ

Частые вопросы

DMSP-5-50N-RM-CM: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DMSP-5-50N-RM-CM?

Пневматический мускул Festo DMSP-5-50N-RM-CM, артикул 8114532: размер — 5; ход — 0 … 200 мм; присоединение — M3; номинальная длина — 50 мм; увеличение диаметра при макс. сокращении — 12 мм; масса — 53 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DMSP-5-50N-RM-CM?

По таблице данных Festo: рабочее давление — 0 … 6 бар; температура окружающей среды — −5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен DMSP-5-50N-RM-CM?

Материал фланца — алюминиевый сплав, нейтральное анодирование; материал втулки — алюминиевый сплав, нейтральное анодирование; материал мембраны — AR, CR; материал гайки — сталь, гальванизирован. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии DMSP, кроме DMSP-5-50N-RM-CM?

В серии «Пневматический мускул DMSP» — 4 позиции. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к DMSP-5-50N-RM-CM?

В блоке «Принадлежности» на этой странице: подключение воздуха (17), крепление (6). Например: QSM-M3-4, KSG-M10X1,25. Подобраны по каталогу Festo для этого размера.

06Есть ли на DMSP-5-50N-RM-CM документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DMSP; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит DMSP-5-50N-RM-CM и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DMSP-5-50N-RM-CM в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08DMSP-5-50N-RM-CM — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8114532; ввоз официальный, с грузовой таможенной декларацией.
