FestoУсилитель давления

DPA-100-16-CRVZS20

GTIN 4052568195007 Оригинал Festo

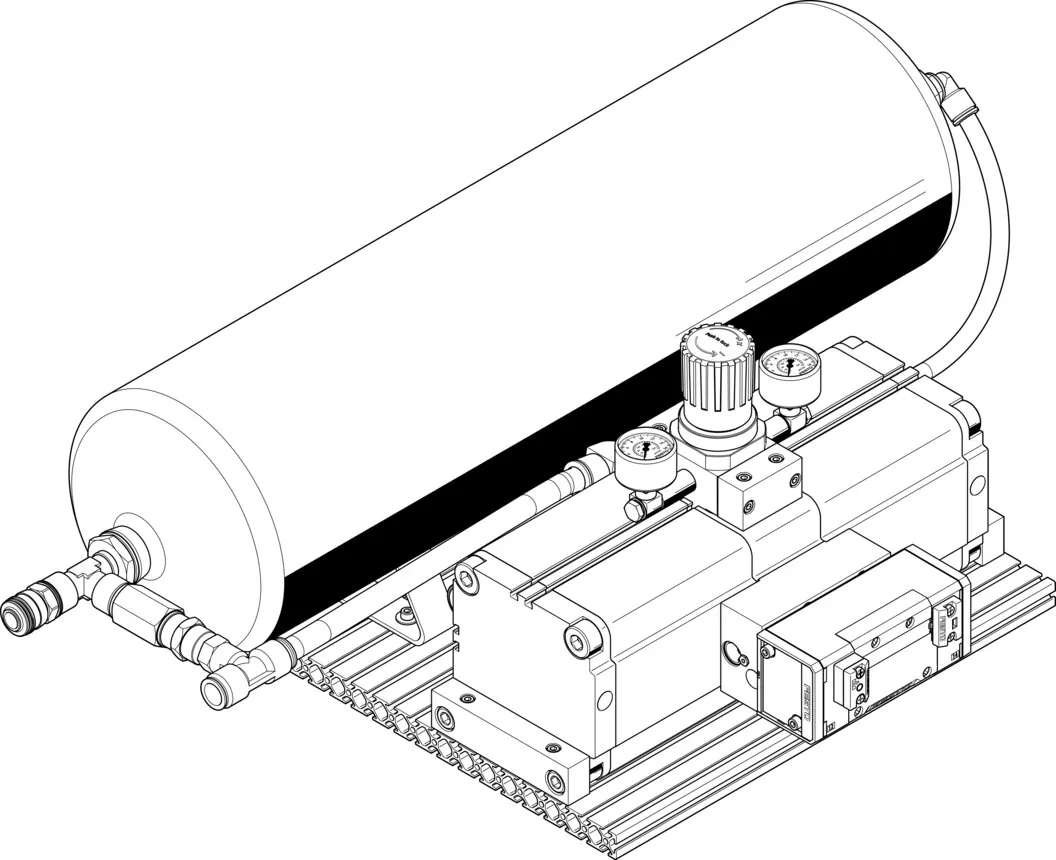

Усилитель давления Festo DPA-100-16-CRVZS20: комбинация усилителя давления и ресивера в исполнении из нержавеющей стали.

Диаметр поршня
100 мм
Присоединение 1
QS-16
Диапазон давления управления
4 … 16 бар
Присоединение 2
KD4
Объем
20 l
Масса
30,00 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диапазон давления управления

  • 4 … 10 бар
  • 4 … 16 бар
  • 4,5 … 10 бар
  • 4,5 … 16 бар
  • 5 … 16 бар

Обозначение

Что означает DPA-100-16-CRVZS20

  1. DPAСерия

    Усилитель давления

  2. 100Типоразмер

    100 мм

  3. 16Выходное давление

    До 16 бар

  4. CRVZS20Ресивер и объём ресивера

    Нержавеющая сталь; 20 л

Характеристики

Технические данные DPA-100-16-CRVZS20

Основные

Диаметр поршня
100 мм
Объем
20 l
Положение при сборке
Нижний отвод конденсата
Тип конструкции
Двухпоршневой усилитель давления; с ресивером; с манометром; с обратным клапаном
Манометр
С манометром
Выходное давление 2
4 … 16 бар
Диапазон регулировки давления в Мпа
0,4 … 1,6 МПа
Диапазон давления управления
4 … 16 бар
Входное давление 1
2 … 8 бар
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU руководством по устройству
Маркировка UKCA (см. декларацию о соответствии)
Правила Великобритании для оборудования под давлением
Mакс. момент затяжки, отвод конденсата
27 Н·м
Тип крепления
С гайками для щели
Пневматическое подключение, канал 1
QS-16
Пневматическое подключение, канал 2
KD4
Пневматическое подключение, канал 3
Глушитель

Условия работы

Рабочее давление
2 … 8 бар
Давление питания 1 Мпа
0,2 … 0,8 МПа
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:3:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
5 … 60 °C
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
30000 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал ресивера
Легированная сталь, нержавеющая

Принадлежности

Что подходит к DPA-100-16-CRVZS20

По разделу «Принадлежности» каталога Festo — для размера 100. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели1
Подключение воздуха24
Манометры2
Крепление2
Прочее1

Документы

Документация

PDFТаблица данных DPA-100-16-CRVZS20PDF · Festo · на русскомPDFКаталог Festo DPAPDF · на английском · Festo, 2026DPAВсе исполнения серии29 позиций, подбор по параметрам

FAQ

Частые вопросы

DPA-100-16-CRVZS20: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DPA-100-16-CRVZS20?

Усилитель давления Festo DPA-100-16-CRVZS20, артикул 552937: диаметр поршня — 100 мм; присоединение 1 — QS-16; диапазон давления управления — 4 … 16 бар; присоединение 2 — KD4; объем — 20 l; масса — 30,00 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает усилитель давления?

Повышает давление сжатого воздуха выше давления в сети — для отдельного потребителя, которому нужно больше, чем даёт магистраль.

03При каком давлении и температуре работает DPA-100-16-CRVZS20?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [7:3:4].

04Из каких материалов изготовлен DPA-100-16-CRVZS20?

Материал ресивера — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DPA-100-16-CRVZS20?

DPA — усилитель давления; 100 — типоразмер: 100 мм; 16 — выходное давление: до 16 бар; CRVZS20 — ресивер и объём ресивера: нержавеющая сталь, 20 л.

06Какие исполнения есть в серии DPA, кроме DPA-100-16-CRVZS20?

В серии «Усилитель давления DPA» — 29 позиций. У DPA-100-16-CRVZS20: диапазон давления управления — 4 … 16 бар. Другие варианты (диапазон давления управления: 4 … 10 бар) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DPA-100-16-CRVZS20?

В блоке «Принадлежности» на этой странице: датчики и кабели (1), подключение воздуха (24), манометры (2), крепление (2), прочее (1). Например: SME-8M-DS-24V-K-2,5-OE, PUN-H-16X2,5-BL, MA-40-16-1/8-EN-DPA, HUA-100, LRVS-D-MIDI. Подобраны по каталогу Festo для этого размера.

08Есть ли на DPA-100-16-CRVZS20 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DPA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DPA-100-16-CRVZS20 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DPA-100-16-CRVZS20 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DPA-100-16-CRVZS20 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 552937; ввоз официальный, с грузовой таможенной декларацией.
