FestoНеполноповоротный привод

DRVS-16-270-P

GTIN 4052568264208 Оригинал Festo

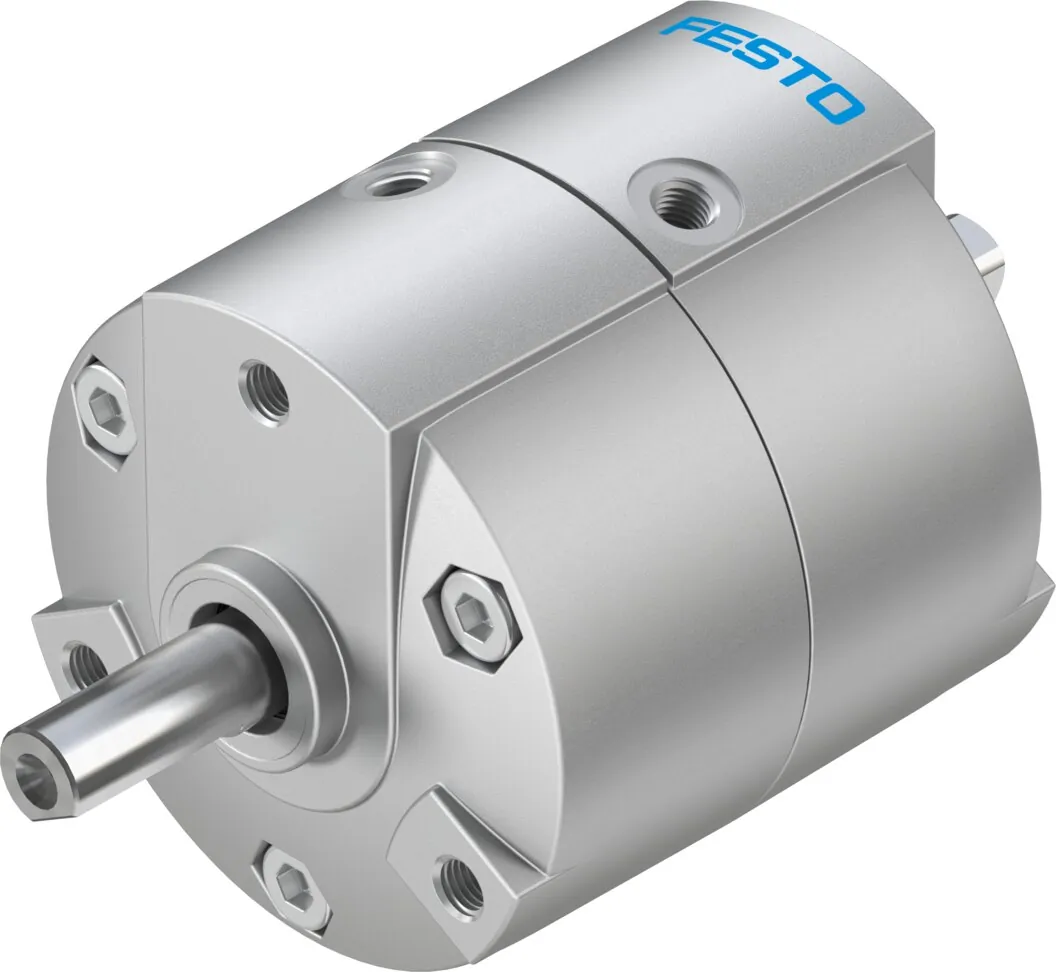

DRVS-16-270-P — неполноповоротный привод Festo: размер 16, угол поворота 270°, двустороннего действия.

Размер
16
Угол поворота
270°
Присоединение
M5
Момент при 6 бар
2 Н·м
Масса
268 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Угол поворота, °

Исполнение

Обозначение

Что означает DRVS-16-270-P

  1. DRVSСерия

    Неполноповоротный привод

  2. 16Размер

    16

  3. 270Угол поворота

    270°

  4. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

Характеристики

Технические данные DRVS-16-270-P

Основные

Размер
16
Угол демпфирования
0,5 °
Угол поворота
0 … 270 °
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Двустороннего действия
Тип конструкции
Поворотная лопасть
Определение позиции
Для герконов
Варианты
Вал со шпонкой
Макс. частота поворота при 6 бар
2 Гц
Макс. аксиальное усилие
25 Н
Макс. радиальное усилие
30 Н
Теоретический крутящий момент при 6 бар
2 Н·м
Допустимый момент инерции
0,01 кг·м²
Тип крепления
С внутренней резьбой
Пневматическое присоединение
M5

Условия работы

Рабочее давление
2,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Класс чистоты помещения
Класс 6 по ISO
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
268 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вала привода
Сталь, с никелировкой
Материал уплотнений
TPE-U(PU)
Материал корпуса
Алюминиевое литье, с покрытием

Принадлежности

Что подходит к DRVS-16-270-P

Подобрано по каталогу серии: по типоразмеру и присоединению этого изделия.

Документы

Документация

PDFТаблица данных DRVS-16-270-PPDF · Festo · на русскомPDFКаталог серии DRVSPDF · на английском · Festo, 2026DRVSВсе исполнения серии25 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DRVS-16-270-P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DRVS-16-270-P?

Неполноповоротный привод Festo DRVS-16-270-P, артикул 1845715: размер — 16; угол поворота — 270°; присоединение — M5; момент при 6 бар — 2 Н·м; масса — 268 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое неполноповоротный привод?

Привод, который поворачивает вал на ограниченный угол — например, на 90° или 180°, — а не вращает его непрерывно. Угол поворота и крутящий момент указаны в характеристиках исполнения.

03При каком давлении и температуре работает DRVS-16-270-P?

По таблице данных Festo: рабочее давление — 2,5 … 8 бар; температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DRVS-16-270-P?

Материал вала привода — сталь, с никелировкой; материал уплотнений — TPE-U(PU); материал корпуса — алюминиевое литье, с покрытием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DRVS-16-270-P?

DRVS — неполноповоротный привод; 16 — размер: 16; 270 — угол поворота: 270°; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон.

06Какие исполнения есть в серии DRVS, кроме DRVS-16-270-P?

В серии «Неполноповоротный привод DRVS» — 25 позиций. У DRVS-16-270-P: размер — 16; угол поворота — 270°; исполнение — P (без взрывозащиты). Другие варианты (размер: 6, 8, 12, 25, 32, 40) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DRVS-16-270-P?

В блоке «Принадлежности» на этой странице: датчики положения (6), дроссели с обратным клапаном (2). Например: SME-10-KL-LED-24, GRLA-M5-QS-3-D. Подобраны по каталогу Festo для этого размера.

08Есть ли на DRVS-16-270-P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DRVS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DRVS-16-270-P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DRVS-16-270-P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DRVS-16-270-P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1845715; ввоз официальный, с грузовой таможенной декларацией.
