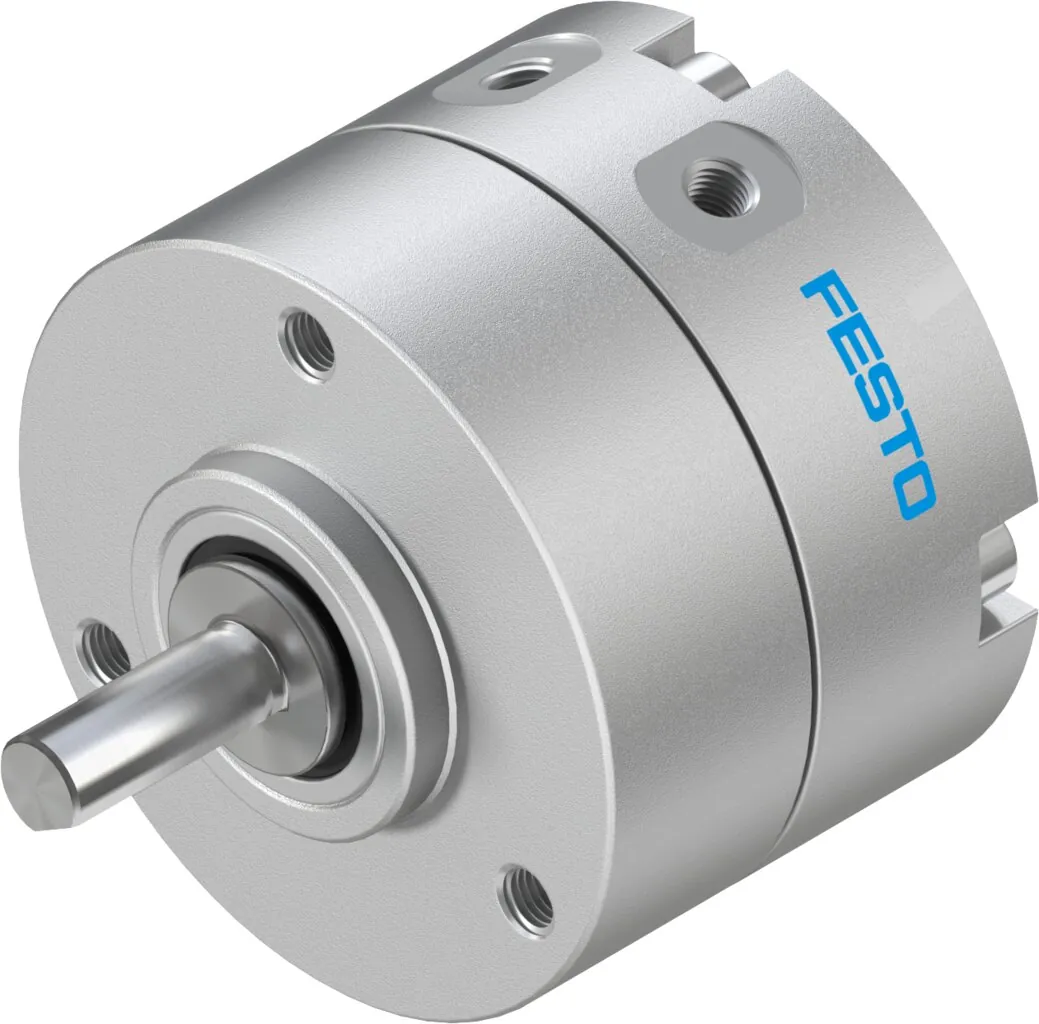

FestoНеполноповоротный привод

DRVS-6-90-P-EX4

GTIN 4052568265113 Оригинал Festo

DRVS-6-90-P-EX4 — неполноповоротный привод Festo: размер 6, угол поворота 90°, двустороннего действия.

Размер
6
Угол поворота
90°
Присоединение
M3
Момент при 6 бар
0,15 Н·м
Масса
38 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Исполнение

Обозначение

Что означает DRVS-6-90-P-EX4

  1. DRVSСерия

    Неполноповоротный привод

  2. 6Размер

    6

  3. 90Угол поворота

    90°

  4. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  5. EX4Взрывозащита

    По директиве ATEX, категория II 2GD

Характеристики

Технические данные DRVS-6-90-P-EX4

Основные

Размер
6
Угол демпфирования
0,5 °
Угол поворота
0 … 90 °
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Двустороннего действия
Тип конструкции
Поворотная лопасть
Определение позиции
Для герконов
Варианты
Вал со шпонкой
Макс. частота поворота при 6 бар
3 Гц
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по взрывозащите (ATEX)
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам взрывозащиты
Сертификация взрывозащиты за пределами Евросоюза
EPL Db (GB); EPL Gb (GB)
Категория ATEX Газ
II 2G
Категория ATEX Пыль
II 2D
Взрывозащита типа "Газ"
Ex h IIC T4 Gb X
Взрывозащита типа "Пыль"
Ex h IIIC T120°C Db X
Взрывобезопасная температура окружающей среды
0°C <= Ta <= +60°C
Макс. аксиальное усилие
10 Н
Макс. радиальное усилие
15 Н
Теоретический крутящий момент при 6 бар
0,15 Н·м
Допустимый момент инерции
0,00065 кг·м²
Тип крепления
С внутренней резьбой
Пневматическое присоединение
M3

Условия работы

Рабочее давление
3,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
38 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вала привода
Легированная сталь, нержавеющая
Материал уплотнений
TPE-U(PU)
Материал корпуса
Анодированный алюминий

Принадлежности

Что подходит к DRVS-6-90-P-EX4

Подобрано по каталогу серии: по типоразмеру и присоединению этого изделия.

Документы

Документация

PDFТаблица данных DRVS-6-90-P-EX4PDF · Festo · на русскомPDFКаталог серии DRVSPDF · на английском · Festo, 2026DRVSВсе исполнения серии25 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DRVS-6-90-P-EX4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DRVS-6-90-P-EX4?

Неполноповоротный привод Festo DRVS-6-90-P-EX4, артикул 2536483: размер — 6; угол поворота — 90°; присоединение — M3; момент при 6 бар — 0,15 Н·м; масса — 38 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое неполноповоротный привод?

Привод, который поворачивает вал на ограниченный угол — например, на 90° или 180°, — а не вращает его непрерывно. Угол поворота и крутящий момент указаны в характеристиках исполнения.

03При каком давлении и температуре работает DRVS-6-90-P-EX4?

По таблице данных Festo: рабочее давление — 3,5 … 8 бар; температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DRVS-6-90-P-EX4?

Материал вала привода — легированная сталь, нержавеющая; материал уплотнений — TPE-U(PU); материал корпуса — анодированный алюминий. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DRVS-6-90-P-EX4?

DRVS — неполноповоротный привод; 6 — размер: 6; 90 — угол поворота: 90°; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; EX4 — взрывозащита: по директиве ATEX, категория II 2GD.

06Какие исполнения есть в серии DRVS, кроме DRVS-6-90-P-EX4?

В серии «Неполноповоротный привод DRVS» — 25 позиций. У DRVS-6-90-P-EX4: размер — 6; исполнение — P-EX4 (по директиве ATEX, категория II 2GD). Другие варианты (размер: 8, 12, 16, 25, 32, 40) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DRVS-6-90-P-EX4?

В блоке «Принадлежности» на этой странице: датчики положения (6), дроссели с обратным клапаном (1). Например: SME-10-KL-LED-24, GRLA-M3-QS-3. Подобраны по каталогу Festo для этого размера.

08Есть ли на DRVS-6-90-P-EX4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DRVS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DRVS-6-90-P-EX4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DRVS-6-90-P-EX4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DRVS-6-90-P-EX4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 2536483; ввоз официальный, с грузовой таможенной декларацией.
