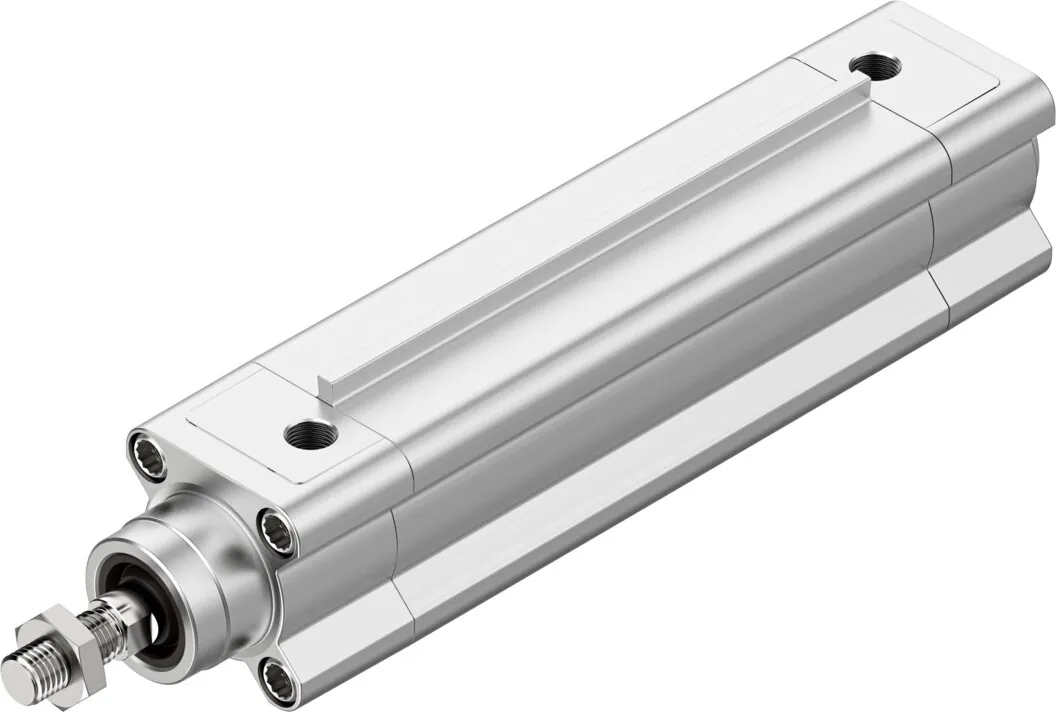

FestoСтандартный цилиндр

DSBF-C-50-80-PPSA-N3-R

GTIN 4052568247638 Оригинал Festo

Стандартный цилиндр Festo DSBF-C-50-80-PPSA-N3-R: 50 мм; 80 мм; g1/4; 1 Дж.

Диаметр поршня
50 мм
Ход
80 мм
Присоединение
G1/4
Энергия удара в крайних положениях
1 Дж
Резьба на штоке
M16x1,5
Масса
1,71 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ход

Другой ход или опции — собрать в конфигураторе DSBF

Обозначение

Что означает DSBF-C-50-80-PPSA-N3-R

  1. DSBFСерия

    Стандартный цилиндр

  2. CИсполнение

    Исполнение, удобное для мойки

  3. 50Диаметр поршня

    50

  4. 80Ход

    80

  5. PPSAДемпфирование и опрос положения

    Самонастраивающееся пневматическое демпфирование с обеих сторон; для датчиков положения

  6. N3Стандарт

    Соответствует ISO 15552

  7. RНаружное крепление датчиков

    Рейка для датчиков

Характеристики

Технические данные DSBF-C-50-80-PPSA-N3-R

Основные

Ход
80 мм
Диаметр поршня
50 мм
Резьба на штоке
M16x1,5
Демпфирование
PPS: самонастраивающееся пневматическое демпфирование в конце хода
Положение при сборке
Любое
Соответствует стандарту
ISO 15552
Конец штока
Наружная резьба
Тип конструкции
Поршень; Шток; Корпус из профиля
Определение позиции
Для герконов
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
1 Дж
Длина демпфирования
22 мм
Теоретическое усилие при 6 бар, втягивание
990 Н
Теоретическое усилие при 6 бар, выдвижение
1178 Н
Тип крепления
С внутренней резьбой; с принадлежностями
Пневматическое присоединение
G1/4

Условия работы

Рабочее давление
0,4 … 12 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Класс чистоты помещения
Класс 6 по ISO
Температура окружающей среды
−20 … 80 °C

Масса

Перемещаемая масса
563 г
Перемещаемая масса при ходе 0 мм
363 г
Дополнительный коэффициент массы на 10 мм хода
25 г
Вес продукта
1705 г
Базовый вес на 0 мм хода
1241 г
Дополнительный вес на 10 мм хода
58 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевое литьё с покрытием
Материал уплотнения поршня
TPE-U(PU)
Материал поршня
Алюминиевый сплав
Материал штока
Легированная сталь, нержавеющая
Материал скребка штока
TPE-U(PU)
Материал демпфирующего уплотнения
TPE-U(PU)
Материал демпфирующего поршня
POM
Материал колбы цилиндра
Анодированный алюминий
Материал гайки
Легированная сталь, нержавеющая
Материал подшипника
POM
Материал винта фланца
Сталь, гальванизированная

Принадлежности

Что подходит к DSBF-C-50-80-PPSA-N3-R

По разделу «Принадлежности» каталога Festo — для размера 50. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели7
Подключение воздуха24
Крепление15
Прочее12

Документы

Документация

PDFТаблица данных DSBF-C-50-80-PPSA-N3-RPDF · Festo · на русскомPDFКаталог Festo DSBFPDF · на английском · Festo, 2026DSBFВсе исполнения серии123 позиции, подбор по параметрам

FAQ

Частые вопросы

DSBF-C-50-80-PPSA-N3-R: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DSBF-C-50-80-PPSA-N3-R?

Стандартный цилиндр Festo DSBF-C-50-80-PPSA-N3-R, артикул 1780286: диаметр поршня — 50 мм; ход — 80 мм; присоединение — G1/4; энергия удара в крайних положениях — 1 Дж; резьба на штоке — M16x1,5; масса — 1,71 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что значит «стандартный цилиндр»?

Так называют цилиндры, присоединительные размеры которых заданы стандартом: по креплениям они взаимозаменяемы с цилиндрами того же стандарта других производителей. Стандарт указан в характеристиках исполнения.

03При каком давлении и температуре работает DSBF-C-50-80-PPSA-N3-R?

По таблице данных Festo: рабочее давление — 0,4 … 12 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DSBF-C-50-80-PPSA-N3-R?

Материал крышки — алюминиевое литьё с покрытием; материал уплотнения поршня — TPE-U(PU); материал поршня — алюминиевый сплав; материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DSBF-C-50-80-PPSA-N3-R?

DSBF — стандартный цилиндр; C — исполнение: исполнение, удобное для мойки; 50 — диаметр поршня: 50; 80 — ход: 80; PPSA — демпфирование и опрос положения: самонастраивающееся пневматическое демпфирование с обеих сторон, для датчиков положения; N3 — стандарт: соответствует ISO 15552; R — наружное крепление датчиков: рейка для датчиков.

06Какие исполнения есть в серии DSBF, кроме DSBF-C-50-80-PPSA-N3-R?

В серии «Стандартный цилиндр DSBF» — 123 позиции. У DSBF-C-50-80-PPSA-N3-R: ход — 80 мм. Другие варианты (ход: 25 мм, 40 мм, 50 мм, 100 мм, 125 мм, 160 мм, 200 мм, 250 мм и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DSBF-C-50-80-PPSA-N3-R?

В блоке «Принадлежности» на этой странице: датчики и кабели (7), подключение воздуха (24), крепление (15), прочее (12). Например: CRSMT-8M-PS-24V-K-0,3-M12, QS-G1/4-10, CRFNG-50, DADB-V6-100-S10-50. Подобраны по каталогу Festo для этого размера.

08Есть ли на DSBF-C-50-80-PPSA-N3-R документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DSBF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DSBF-C-50-80-PPSA-N3-R и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DSBF-C-50-80-PPSA-N3-R в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DSBF-C-50-80-PPSA-N3-R — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1780286; ввоз официальный, с грузовой таможенной декларацией.
