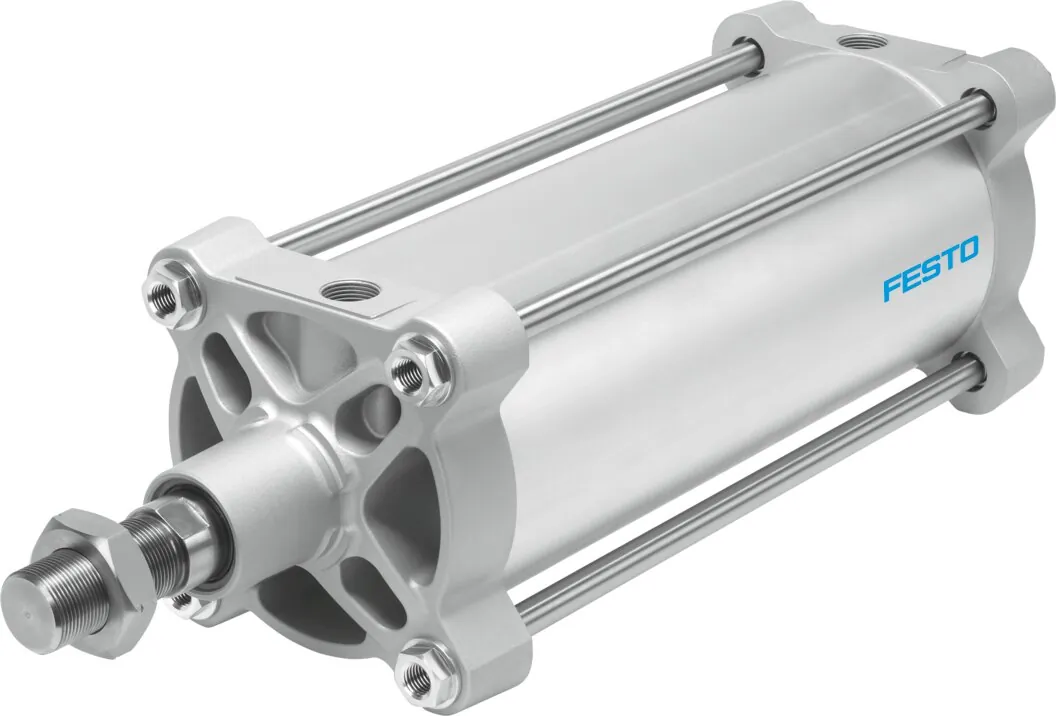

FestoСтандартный цилиндр ISO 15552

DSBG-160-320-P-N3

GTIN 4052568254506 Оригинал Festo

DSBG-160-320-P-N3 — стандартный цилиндр Festo по ISO 15552 с поршнем 160 мм и ходом 320 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 12064 Н на выдвижение и 11310 Н на втягивание.

Диаметр поршня
160 мм
Ход
320 мм
Усилие при 6 бар
12064 Н
Присоединение
G3/4
Резьба штока
M36x2
Масса
18,41 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Другой ход или опции — собрать в конфигураторе DSBG

Обозначение

Что означает DSBG-160-320-P-N3

  1. DSBGСерия

    Стандартный цилиндр

  2. 160Диаметр поршня

    160 мм

  3. 320Ход

    320 мм

  4. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  5. N3Стандарт

    Соответствует ISO 15552

Характеристики

Технические данные DSBG-160-320-P-N3

Основные

Ход
320 мм
Диаметр поршня
160 мм
Резьба на штоке
M36x2
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Соответствует стандарту
ISO 15552
Конец штока
Наружная резьба
Тип конструкции
Поршень; Шток; Шпилька; Корпус цилиндра
Варианты
Односторонний шток
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
3,3 Дж
Теоретическое усилие при 6 бар, втягивание
11310 Н
Теоретическое усилие при 6 бар, выдвижение
12064 Н
Тип крепления
С внутренней резьбой; с принадлежностями
Пневматическое присоединение
G3/4

Условия работы

Рабочее давление
0,6 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Перемещаемая масса
7396 г
Перемещаемая масса при ходе 0 мм
4292 г
Дополнительный коэффициент массы на 10 мм хода
97 г
Вес продукта
18407 г
Базовый вес на 0 мм хода
11751 г
Дополнительный вес на 10 мм хода
208 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевое литьё с покрытием
Материал уплотнения поршня
NBR
Материал поршня
Алюминиевое литьё
Материал штока
Легированная сталь
Материал скребка штока
NBR
Материал демпфирующего уплотнения
TPE-U(PU)
Материал демпфирующего поршня
POM
Материал колбы цилиндра
Деформируемый алюминиевый сплав, анодированный
Материал гайки
Сталь, гальванизированная
Материал подшипника
Металлополимерный композит
Материал накидной гайки
Гальванизированная сталь
Материал шпильки
Легированная сталь

Документы

Документация

PDFТаблица данных DSBG-160-320-P-N3PDF · Festo · на русскомPDFКаталог серии DSBGPDF · на английском · Festo, 2026DSBGВсе исполнения серии192 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DSBG-160-320-P-N3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DSBG-160-320-P-N3?

Стандартный цилиндр Festo DSBG-160-320-P-N3, артикул 2536756: диаметр поршня — 160 мм; ход — 320 мм; усилие при 6 бар — 12064 Н; присоединение — G3/4; резьба штока — M36x2; масса — 18,41 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что значит «стандартный цилиндр»?

Так называют цилиндры, присоединительные размеры которых заданы стандартом: по креплениям они взаимозаменяемы с цилиндрами того же стандарта других производителей. Стандарт указан в характеристиках исполнения.

03При каком давлении и температуре работает DSBG-160-320-P-N3?

По таблице данных Festo: рабочее давление — 0,6 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DSBG-160-320-P-N3?

Материал крышки — алюминиевое литьё с покрытием; материал уплотнения поршня — NBR; материал поршня — алюминиевое литьё; материал штока — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DSBG-160-320-P-N3?

DSBG — стандартный цилиндр; 160 — диаметр поршня: 160 мм; 320 — ход: 320 мм; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; N3 — стандарт: соответствует ISO 15552.

06Какие исполнения есть в серии DSBG, кроме DSBG-160-320-P-N3?

В серии «Стандартный цилиндр DSBG» — 192 позиции. У DSBG-160-320-P-N3: диаметр поршня — 160 мм; ход — 320 мм. Другие варианты (диаметр поршня: 32, 40, 50, 63, 80, 100, 125, 200) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на DSBG-160-320-P-N3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DSBG; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Чем заменить DSBG-160-320-P-N3, если нужен другой ход?

В серии DSBG с поршнем 160 мм в этом исполнении есть ходы от 25 до 500 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

09Сколько стоит DSBG-160-320-P-N3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DSBG-160-320-P-N3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DSBG-160-320-P-N3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 2536756; ввоз официальный, с грузовой таможенной декларацией.
