FestoПоворотно-линейный модуль

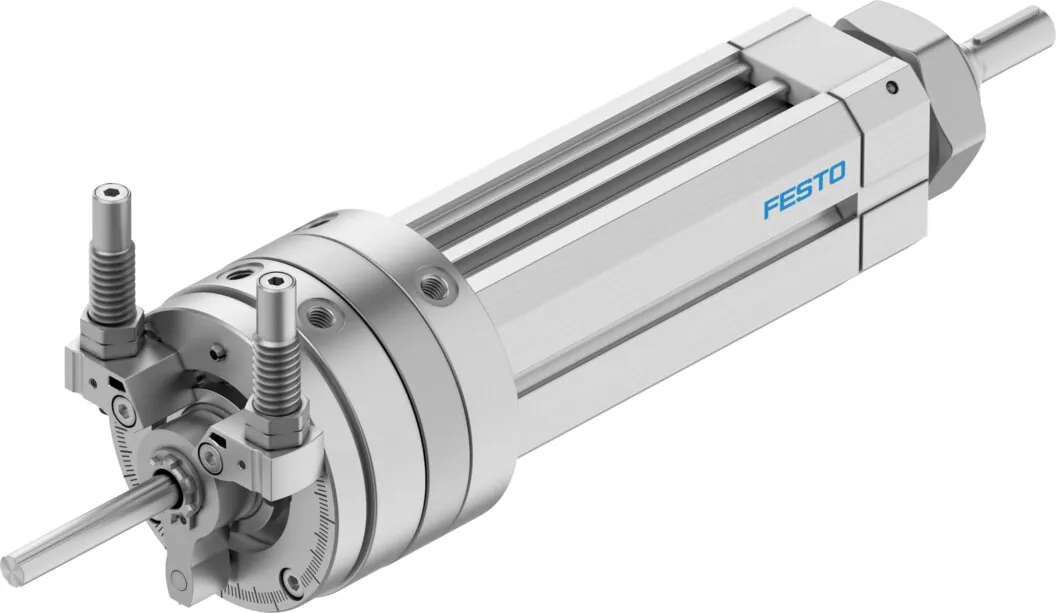

DSL-16-25-270-CC-A-S2-KF-B

GTIN 4052568201340 Оригинал Festo

DSL-16-25-270-CC-A-S2-KF-B — поворотно-линейный модуль Festo с поршнем 16 мм и ходом 25 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 103,5 Н на выдвижение и 73,5 Н на втягивание.

Диаметр поршня
16 мм
Ход
25 мм
Усилие при 6 бар
103,5 Н
Присоединение
M5
Момент при 6 бар
1,25 Н·м
Масса
830 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает DSL-16-25-270-CC-A-S2-KF-B

  1. DSLСерия

    Поворотно-линейный модуль

  2. 16Диаметр поршня

    16 мм

  3. 25Ход

    25 мм

  4. 270Угол поворота

    270°

  5. CCДемпфирование в конце хода

    Амортизаторы с обеих сторон

  6. AОпрос положения

    Для датчиков положения

  7. S2Тип штока

    Проходной шток

  8. KFНаправляющая

    Шариковая направляющая качения

  9. BПоколение

    Серия B

Характеристики

Технические данные DSL-16-25-270-CC-A-S2-KF-B

Основные

Угол демпфирования
15 °
Диапазон настройки угла поворота
0 … 246 °
Ход
25 мм
Диаметр поршня
16 мм
Угол поворота
0 … 246 °
Демпфирование
CC: амортизаторы с обеих сторон; P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Точная настройка
−3 °
Режим работы
Двустороннего действия
Тип конструкции
Поворотная лопасть
Определение позиции
Для герконов
Варианты
Двусторонний шток
Защита от скручивания/направляющая
С шариковой направляющей
Макс. скорость удара
500 мм/с
Макс. частота поворота при 6 бар
1,5 Гц
Люфт угола поворота
0,05 °
Точность повторения
0,1 °
Динамический момент нагрузки
0,17 Н·м
Теоретическое усилие при 6 бар, втягивание
73,5 Н
Теоретическое усилие при 6 бар, выдвижение
103,5 Н
Теоретический крутящий момент при 6 бар
1,25 Н·м
Допустимый момент инерции
0,0007 кг·м²
Тип крепления
Фиксатор для Т-образной щели; с наружной резьбой
Пневматическое присоединение
M5

Условия работы

Рабочее давление
2,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
750 г
Базовый вес на 0 мм хода
750 г
Дополнительный вес на 10 мм хода
33 г

Материалы

Материал крышки
Алюминиевый сплав; Анодированный
Материал уплотнений
TPE-U(PU)
Материал корпуса
Алюминиевый сплав; Гладкое анодирование
Материал штока
Закаленная сталь

Для бесконтактного опроса. Поворотное и линейное движение осуществляются независимо друг от друга. Угол поворота бесступенчато регулируется от 0° до 270°.

Документы

Документация

PDFТаблица данных DSL-16-25-270-CC-A-S2-KF-BPDF · Festo · на русскомPDFКаталог серии DSLPDF · на английском · Festo, 2026DSLВсе исполнения серии92 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DSL-16-25-270-CC-A-S2-KF-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DSL-16-25-270-CC-A-S2-KF-B?

Поворотно-линейный модуль Festo DSL-16-25-270-CC-A-S2-KF-B, артикул 556583: диаметр поршня — 16 мм; ход — 25 мм; усилие при 6 бар — 103,5 Н; присоединение — M5; момент при 6 бар — 1,25 Н·м; масса — 830 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DSL-16-25-270-CC-A-S2-KF-B?

По таблице данных Festo: рабочее давление — 2,5 … 8 бар; температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен DSL-16-25-270-CC-A-S2-KF-B?

Материал крышки — алюминиевый сплав, анодированный; материал уплотнений — TPE-U(PU); материал корпуса — алюминиевый сплав, гладкое анодирование; материал штока — закаленная сталь. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение DSL-16-25-270-CC-A-S2-KF-B?

DSL — поворотно-линейный модуль; 16 — диаметр поршня: 16 мм; 25 — ход: 25 мм; 270 — угол поворота: 270°; CC — демпфирование в конце хода: амортизаторы с обеих сторон; A — опрос положения: для датчиков положения; S2 — тип штока: проходной шток; KF — направляющая: шариковая направляющая качения; B — поколение: серия B.

05Какие исполнения есть в серии DSL, кроме DSL-16-25-270-CC-A-S2-KF-B?

В серии «Поворотно-линейный модуль DSL» — 92 позиции. У DSL-16-25-270-CC-A-S2-KF-B: диаметр поршня — 16 мм; ход — 25 мм; исполнение — 270-CC-A-S2-KF-B (амортизаторы с обеих сторон, проходной шток, шариковая направляющая качения). Другие варианты (диаметр поршня: 20, 25, 32, 40) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на DSL-16-25-270-CC-A-S2-KF-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DSL; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Чем заменить DSL-16-25-270-CC-A-S2-KF-B, если нужен другой ход?

В серии DSL с поршнем 16 мм в этом исполнении есть ходы от 25 до 50 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

08Сколько стоит DSL-16-25-270-CC-A-S2-KF-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DSL-16-25-270-CC-A-S2-KF-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09DSL-16-25-270-CC-A-S2-KF-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 556583; ввоз официальный, с грузовой таможенной декларацией.

Расчёт

Нужна помощь с подбором?

Опишите задачу или приложите опросный лист, чертёж, ТЗ — инженер свяжется в течение рабочего дня.

  1. 01
    Заявка

    Контакты и пара слов о задаче

  2. 02
    Консультация инженера

    Уточняем параметры и условия работы

  3. 03
    Предложение

    Схема, стоимость и срок изготовления

Удобнее напрямую?+7 (812) 907-45-64+7 (931) 300-34-00office@marsgroup-spb.ru

Заявка
