FestoПоворотно-линейный модуль

DSL-20-100-270-P-A-S2-KF-B

GTIN 4052568201692 Оригинал Festo

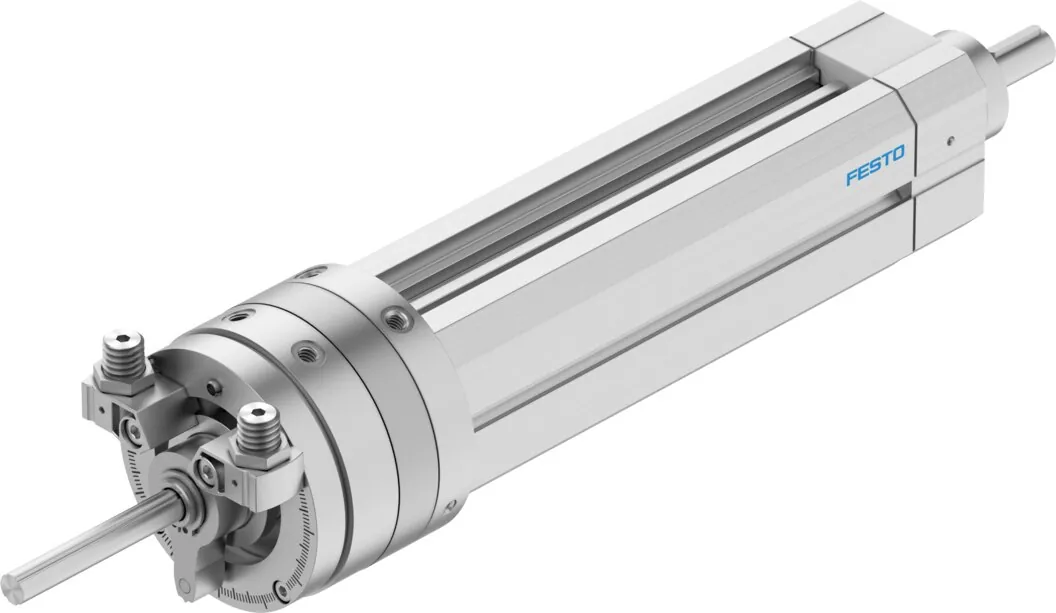

DSL-20-100-270-P-A-S2-KF-B — поворотно-линейный модуль Festo с поршнем 20 мм и ходом 100 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 158 Н на выдвижение и 120,5 Н на втягивание.

Диаметр поршня
20 мм
Ход
100 мм
Усилие при 6 бар
158 Н
Присоединение
M5
Момент при 6 бар
2,5 Н·м
Масса
1,70 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает DSL-20-100-270-P-A-S2-KF-B

  1. DSLСерия

    Поворотно-линейный модуль

  2. 20Диаметр поршня

    20 мм

  3. 100Ход

    100 мм

  4. 270Угол поворота

    270°

  5. PДемпфирование в конце хода

    Упругие демпфирующие элементы с обеих сторон

  6. AОпрос положения

    Для датчиков положения

  7. S2Тип штока

    Проходной шток

  8. KFНаправляющая

    Шариковая направляющая качения

  9. BПоколение

    Серия B

Характеристики

Технические данные DSL-20-100-270-P-A-S2-KF-B

Основные

Диапазон настройки угла поворота
0 … 270 °
Ход
100 мм
Диаметр поршня
20 мм
Угол поворота
0 … 272 °
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Точная настройка
−6 °
Режим работы
Двустороннего действия
Тип конструкции
Поворотная лопасть
Определение позиции
Для герконов
Варианты
Двусторонний шток
Защита от скручивания/направляющая
С шариковой направляющей
Макс. скорость удара
500 мм/с
Макс. частота поворота при 6 бар
2 Гц
Люфт угола поворота
0,05 °
Точность повторения
1 °
Динамический момент нагрузки
0,35 Н·м
Теоретическое усилие при 6 бар, втягивание
120,5 Н
Теоретическое усилие при 6 бар, выдвижение
158 Н
Теоретический крутящий момент при 6 бар
2,5 Н·м
Допустимый момент инерции
0,00007 кг·м²
Тип крепления
Фиксатор для Т-образной щели; с наружной резьбой
Пневматическое присоединение
M5

Условия работы

Рабочее давление
2,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
1140 г
Базовый вес на 0 мм хода
1140 г
Дополнительный вес на 10 мм хода
52 г

Материалы

Материал крышки
Алюминиевый сплав; Анодированный
Материал уплотнений
TPE-U(PU)
Материал корпуса
Алюминиевый сплав; Гладкое анодирование
Материал штока
Закаленная сталь

Для бесконтактного опроса. Поворотное и линейное движение осуществляются независимо друг от друга. Угол поворота бесступенчато регулируется от 0° до 270°.

Принадлежности

Что подходит к DSL-20-100-270-P-A-S2-KF-B

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DSL-20-100-270-P-A-S2-KF-BPDF · Festo · на русскомPDFКаталог серии DSLPDF · на английском · Festo, 2026DSLВсе исполнения серии92 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DSL-20-100-270-P-A-S2-KF-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DSL-20-100-270-P-A-S2-KF-B?

Поворотно-линейный модуль Festo DSL-20-100-270-P-A-S2-KF-B, артикул 556642: диаметр поршня — 20 мм; ход — 100 мм; усилие при 6 бар — 158 Н; присоединение — M5; момент при 6 бар — 2,5 Н·м; масса — 1,70 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DSL-20-100-270-P-A-S2-KF-B?

По таблице данных Festo: рабочее давление — 2,5 … 8 бар; температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен DSL-20-100-270-P-A-S2-KF-B?

Материал крышки — алюминиевый сплав, анодированный; материал уплотнений — TPE-U(PU); материал корпуса — алюминиевый сплав, гладкое анодирование; материал штока — закаленная сталь. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение DSL-20-100-270-P-A-S2-KF-B?

DSL — поворотно-линейный модуль; 20 — диаметр поршня: 20 мм; 100 — ход: 100 мм; 270 — угол поворота: 270°; P — демпфирование в конце хода: упругие демпфирующие элементы с обеих сторон; A — опрос положения: для датчиков положения; S2 — тип штока: проходной шток; KF — направляющая: шариковая направляющая качения; B — поколение: серия B.

05Какие исполнения есть в серии DSL, кроме DSL-20-100-270-P-A-S2-KF-B?

В серии «Поворотно-линейный модуль DSL» — 92 позиции. У DSL-20-100-270-P-A-S2-KF-B: диаметр поршня — 20 мм; ход — 100 мм; исполнение — 270-P-A-S2-KF-B (упругие демпфирующие элементы с обеих сторон, проходной шток, шариковая направляющая качения). Другие варианты (диаметр поршня: 16, 25, 32, 40) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к DSL-20-100-270-P-A-S2-KF-B?

В блоке «Принадлежности» на этой странице: крепление цилиндра (1). Например: FBN-20/25. Подобраны по каталогу Festo для этого размера.

07Есть ли на DSL-20-100-270-P-A-S2-KF-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DSL; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Чем заменить DSL-20-100-270-P-A-S2-KF-B, если нужен другой ход?

В серии DSL с поршнем 20 мм в этом исполнении есть ходы от 25 до 100 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

09Сколько стоит DSL-20-100-270-P-A-S2-KF-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DSL-20-100-270-P-A-S2-KF-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DSL-20-100-270-P-A-S2-KF-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 556642; ввоз официальный, с грузовой таможенной декларацией.
