FestoПоворотно-линейный модуль

DSL-40-100-270-CC-A-S2-B

GTIN 4052568201227 Оригинал Festo

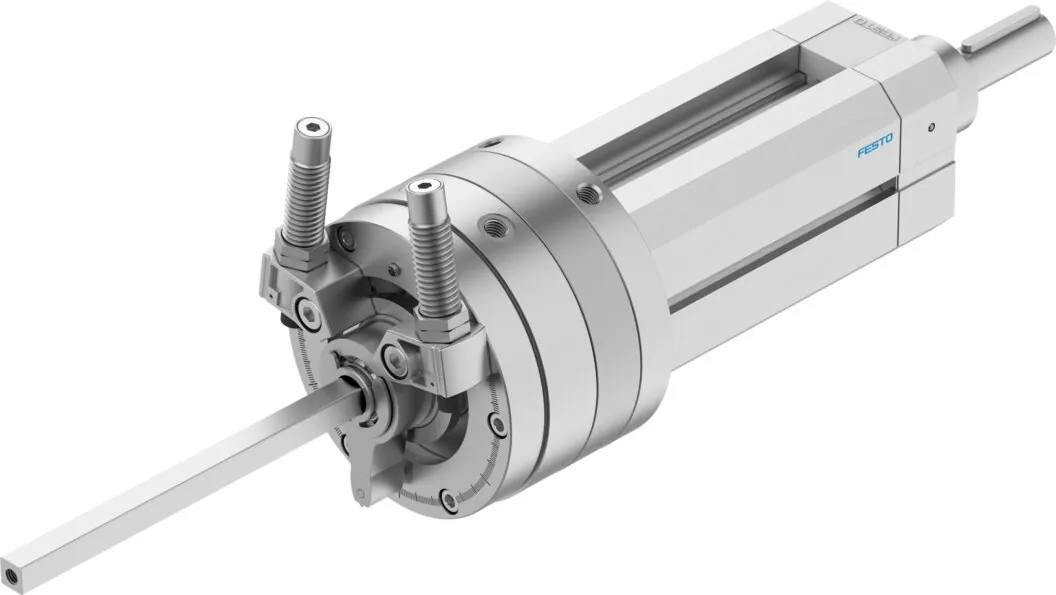

DSL-40-100-270-CC-A-S2-B — поворотно-линейный модуль Festo с поршнем 40 мм и ходом 100 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 660 Н на выдвижение и 495 Н на втягивание.

Диаметр поршня
40 мм
Ход
100 мм
Усилие при 6 бар
660 Н
Присоединение
G1/8
Момент при 6 бар
20 Н·м
Масса
6,91 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает DSL-40-100-270-CC-A-S2-B

  1. DSLСерия

    Поворотно-линейный модуль

  2. 40Диаметр поршня

    40 мм

  3. 100Ход

    100 мм

  4. 270Угол поворота

    270°

  5. CCДемпфирование в конце хода

    Амортизаторы с обеих сторон

  6. AОпрос положения

    Для датчиков положения

  7. S2Тип штока

    Проходной шток

  8. BПоколение

    Серия B

Характеристики

Технические данные DSL-40-100-270-CC-A-S2-B

Основные

Угол демпфирования
16 °
Диапазон настройки угла поворота
0 … 240 °
Ход
100 мм
Диаметр поршня
40 мм
Угол поворота
0 … 240 °
Демпфирование
CC: амортизаторы с обеих сторон; P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Точная настройка
−3 °
Режим работы
Двустороннего действия
Тип конструкции
Поворотная лопасть
Определение позиции
Для герконов
Варианты
Двусторонний шток
Защита от скручивания/направляющая
С направляющей на плоских подшипниках
Макс. скорость удара
500 мм/с
Макс. частота поворота при 6 бар
0,7 Гц
Люфт угола поворота
2 °
Точность повторения
0,1 °
Динамический момент нагрузки
1,1 Н·м
Теоретическое усилие при 6 бар, втягивание
495 Н
Теоретическое усилие при 6 бар, выдвижение
660 Н
Теоретический крутящий момент при 6 бар
20 Н·м
Допустимый момент инерции
0,004 кг·м²
Тип крепления
Фиксатор для Т-образной щели; с наружной резьбой
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
2,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
5200 г
Базовый вес на 0 мм хода
5200 г
Дополнительный вес на 10 мм хода
170 г

Материалы

Материал крышки
Алюминиевый сплав; Анодированный
Материал уплотнений
TPE-U(PU)
Материал корпуса
Алюминиевый сплав; Гладкое анодирование
Материал штока
Закаленная сталь

Для бесконтактного опроса. Поворотное и линейное движение осуществляются независимо друг от друга. Угол поворота бесступенчато регулируется от 0° до 270°.

Принадлежности

Что подходит к DSL-40-100-270-CC-A-S2-B

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.
