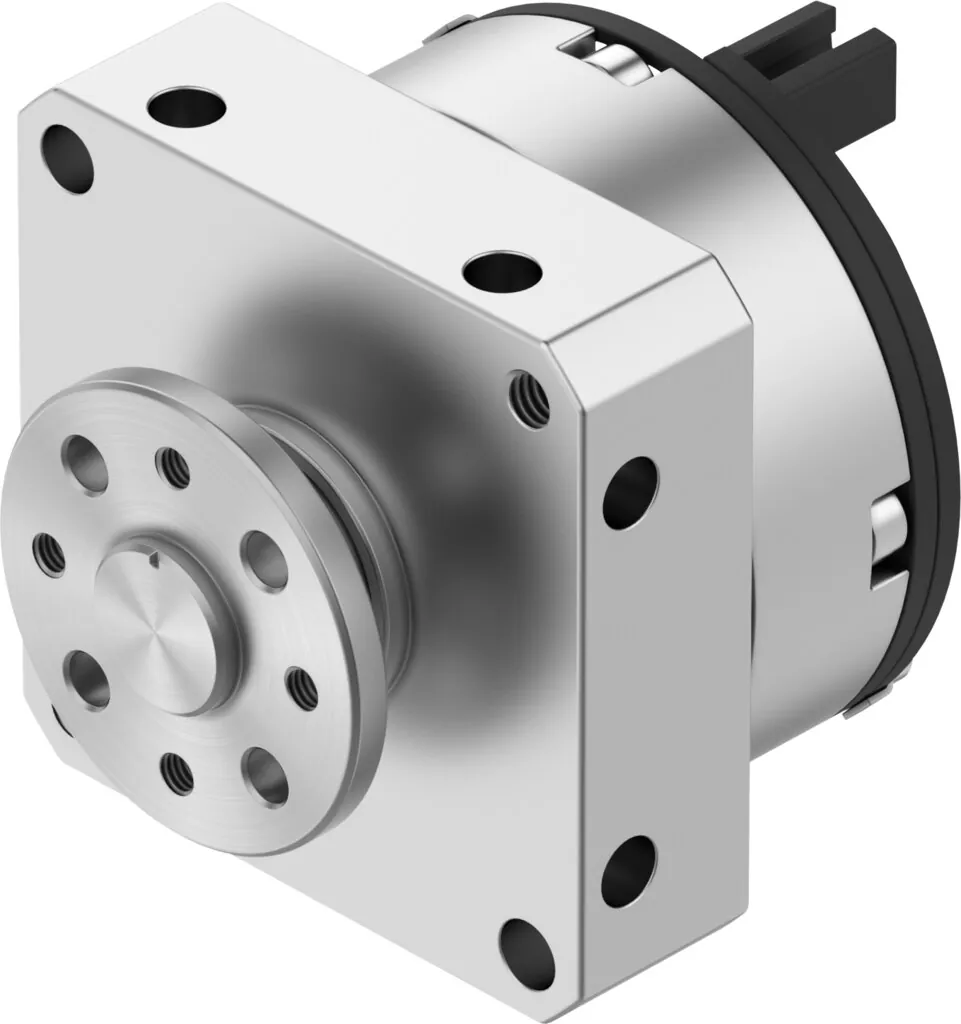

FestoНеполноповоротный привод

DSM-10-90-P-A-FW

GTIN 4052568146320 Оригинал Festo

Неполноповоротный привод Festo DSM-10-90-P-A-FW: с фланцевым валом, фиксированными упорами и возможностью опроса положения.

Размер
10
Присоединение
M3
Определение позиции
Для герконов
Угол поворота
0 … 90 °
Угол демпфирования
0,5 °
Масса
159 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Определение позиции

  • Без
  • Для герконов

Угол поворота

Обозначение

Что означает DSM-10-90-P-A-FW

  1. DSMСерия

    Неполноповоротный привод

  2. 10Типоразмер

    10 мм

  3. 90Угол поворота

    90°

  4. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  5. AОпрос положения

    Для датчиков положения

  6. FWВал

    Вал с фланцем

Характеристики

Технические данные DSM-10-90-P-A-FW

Основные

Размер
10
Угол демпфирования
0,5 °
Угол поворота
0 … 90 °
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Двустороннего действия
Тип конструкции
Поворотная лопасть
Определение позиции
Для герконов
Макс. частота поворота при 6 бар
3 Гц
Теоретический крутящий момент при 6 бар
0,85 Н·м
Допустимый момент инерции
0,0026 кг·м²
Тип крепления
С внутренней резьбой
Пневматическое присоединение
M3

Условия работы

Рабочее давление
2,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
159 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вала привода
Легированная сталь, нержавеющая
Материал уплотнений
TPE-U(PU)
Материал корпуса
Алюминий; Анодированный

Принадлежности

Что подходит к DSM-10-90-P-A-FW

По разделу «Принадлежности» каталога Festo — для размера 10. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

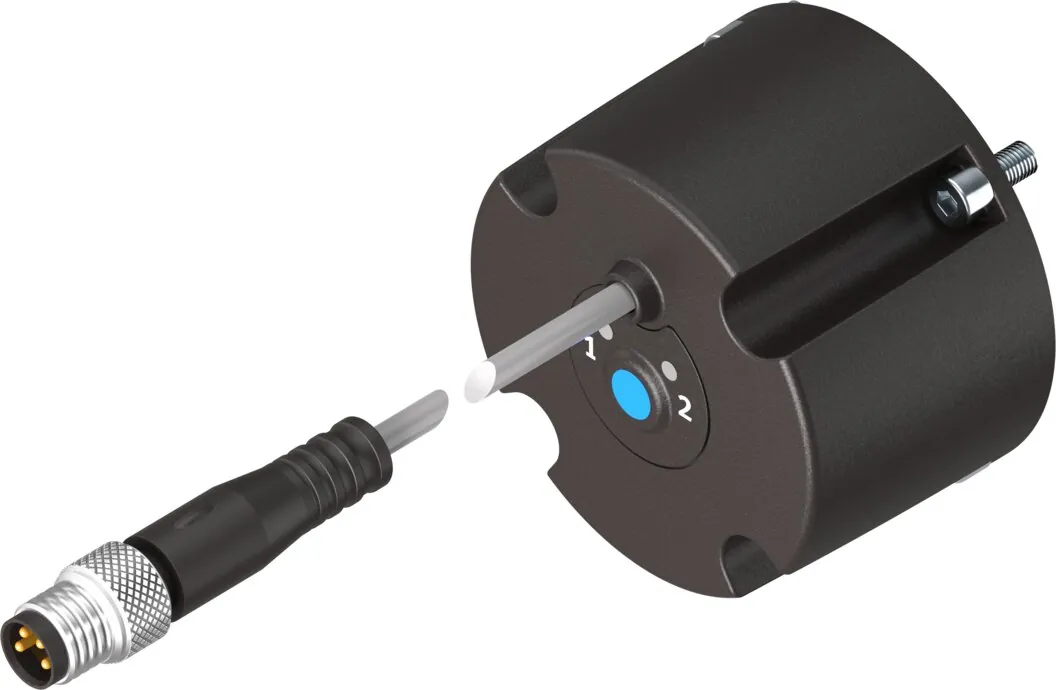

Датчики и кабели5
Подключение воздуха17

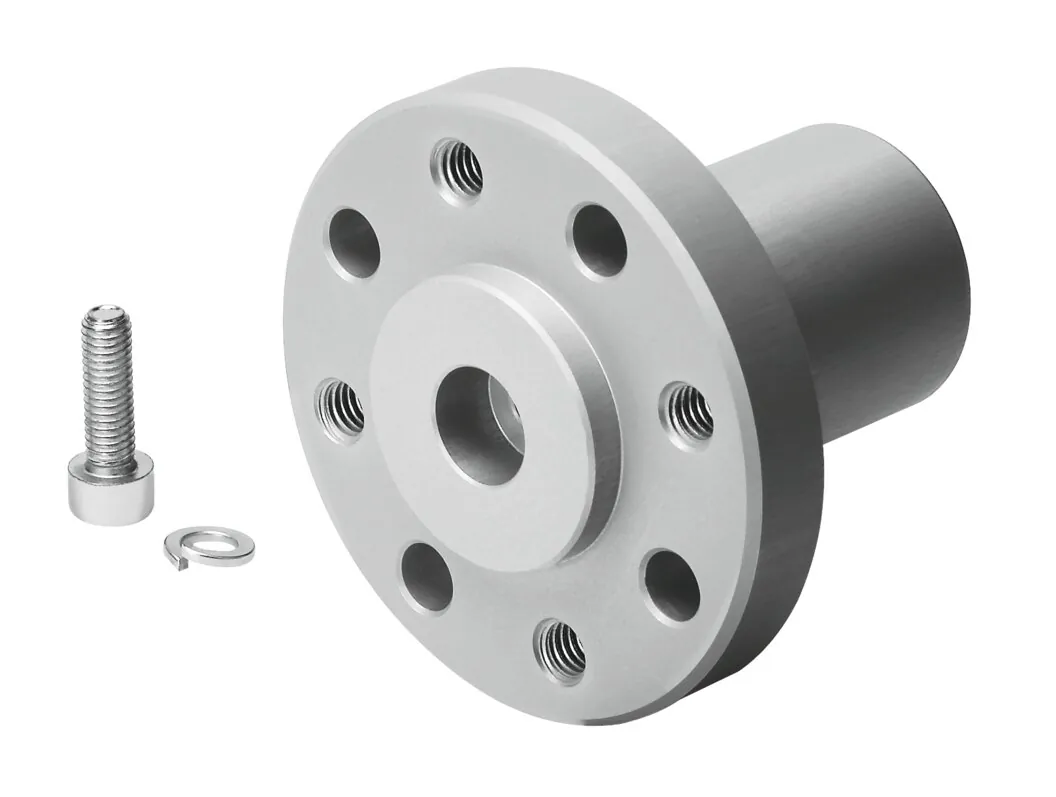

Привод и муфты3

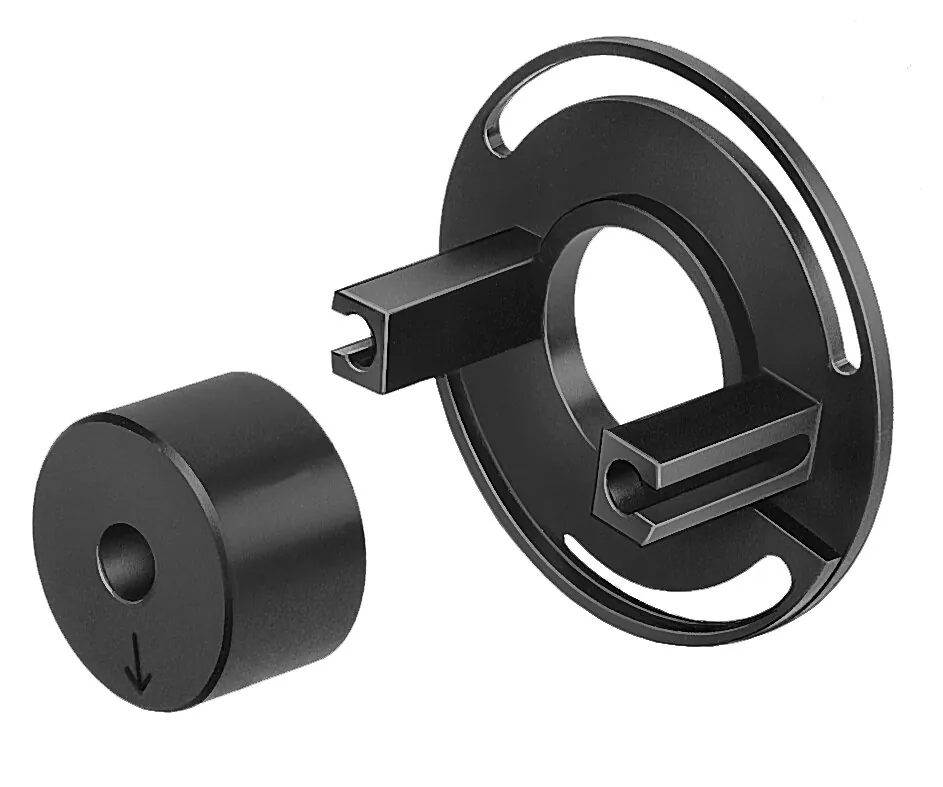

Крепление6

Документы

Документация

PDFТаблица данных DSM-10-90-P-A-FWPDF · Festo · на русскомPDFКаталог Festo DSM-BPDF · на английском · Festo, 2026DSMВсе исполнения серии133 позиции, подбор по параметрам

FAQ

Частые вопросы

DSM-10-90-P-A-FW: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DSM-10-90-P-A-FW?

Неполноповоротный привод Festo DSM-10-90-P-A-FW, артикул 185943: размер — 10; присоединение — M3; определение позиции — для герконов; угол поворота — 0 … 90 °; угол демпфирования — 0,5 °; масса — 159 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое неполноповоротный привод?

Привод, который поворачивает вал на ограниченный угол — например, на 90° или 180°, — а не вращает его непрерывно. Угол поворота и крутящий момент указаны в характеристиках исполнения.

03При каком давлении и температуре работает DSM-10-90-P-A-FW?

По таблице данных Festo: рабочее давление — 2,5 … 8 бар; температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DSM-10-90-P-A-FW?

Материал вала привода — легированная сталь, нержавеющая; материал уплотнений — TPE-U(PU); материал корпуса — алюминий, анодированный. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DSM-10-90-P-A-FW?

DSM — неполноповоротный привод; 10 — типоразмер: 10 мм; 90 — угол поворота: 90°; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения; FW — вал: вал с фланцем.

06Какие исполнения есть в серии DSM, кроме DSM-10-90-P-A-FW?

В серии «Неполноповоротный привод DSM» — 133 позиции. У DSM-10-90-P-A-FW: размер — 10; определение позиции — для герконов; угол поворота — 0 … 90 °. Другие варианты (размер: 6, 8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DSM-10-90-P-A-FW?

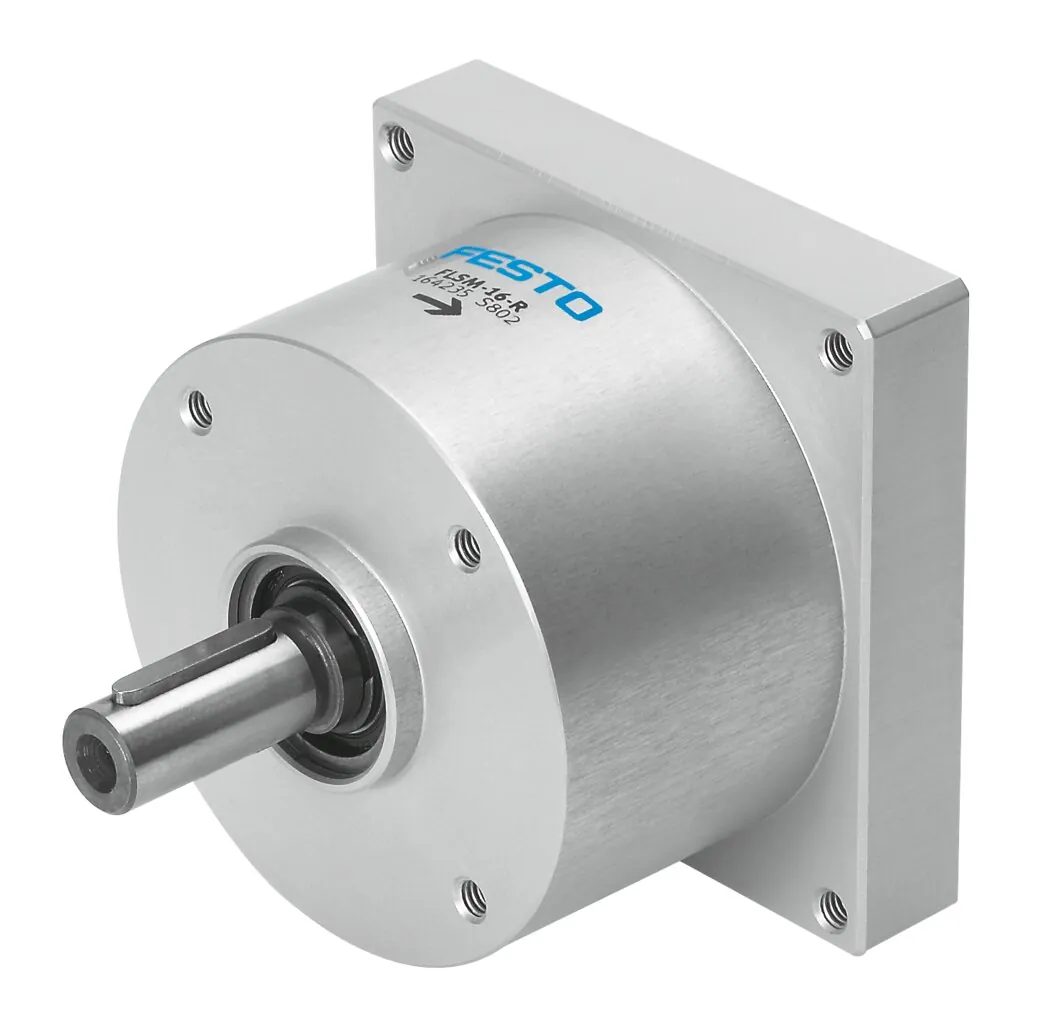

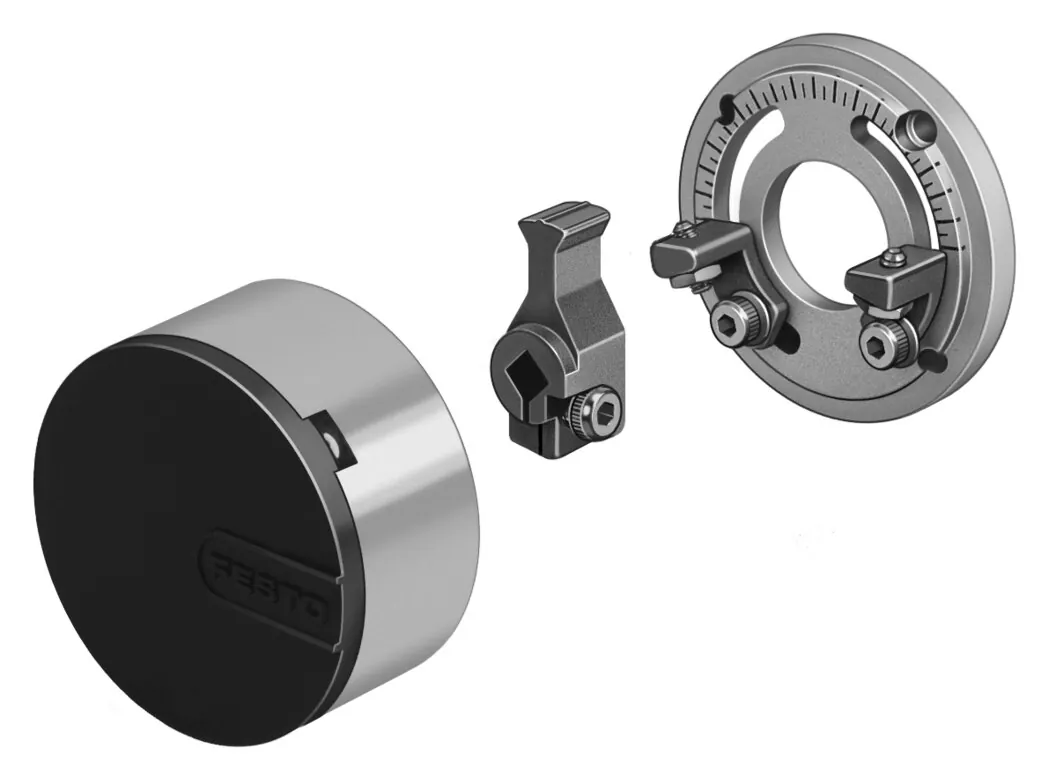

В блоке «Принадлежности» на этой странице: датчики и кабели (5), подключение воздуха (17), привод и муфты (3), крепление (6). Например: SMT-10M-PS-24V-E-0,3-L-M8D, QSM-M3-4, FLSM-10-L, KSM-10. Подобраны по каталогу Festo для этого размера.

08Есть ли на DSM-10-90-P-A-FW документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DSM-B; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DSM-10-90-P-A-FW и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DSM-10-90-P-A-FW в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DSM-10-90-P-A-FW — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 185943; ввоз официальный, с грузовой таможенной декларацией.
