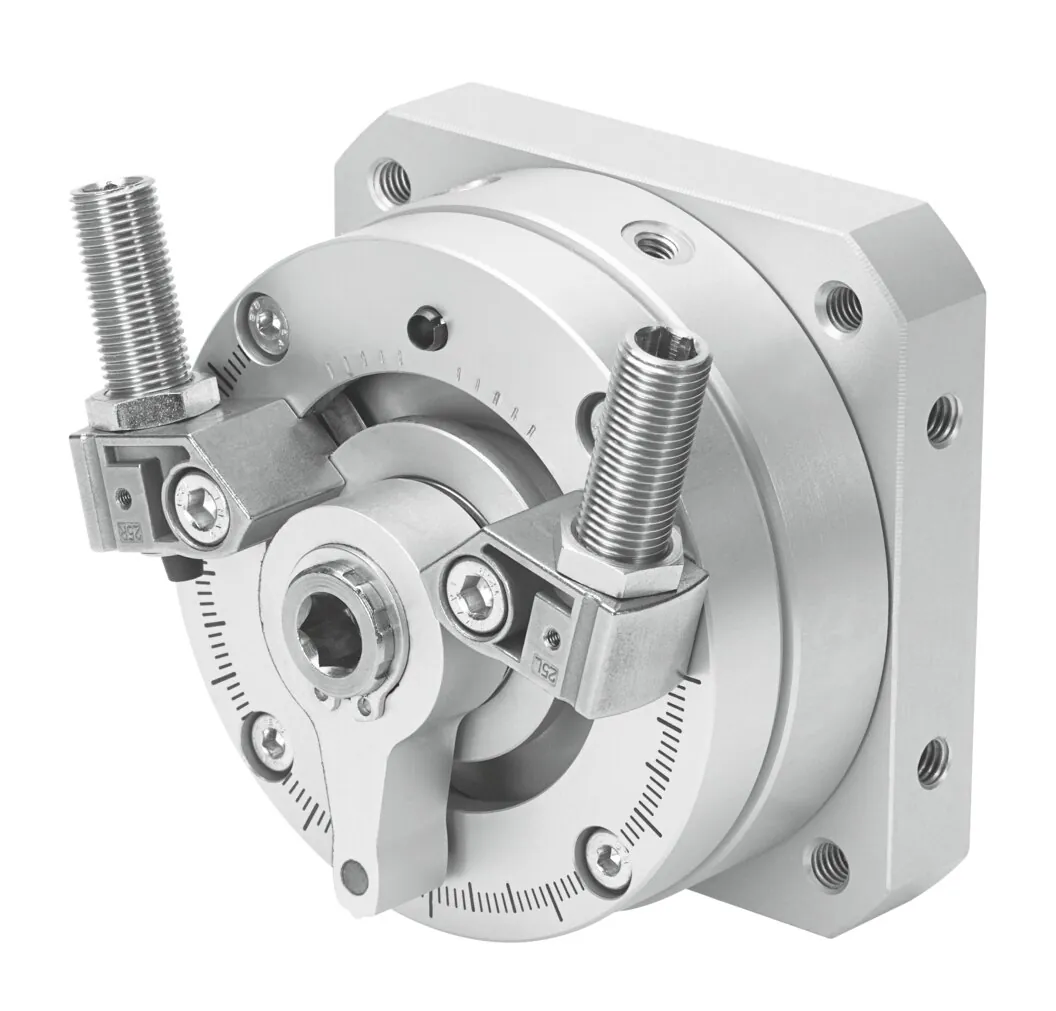

FestoНеполноповоротный привод

DSM-12-270-P1-A-B

GTIN 4052568213428 Оригинал Festo

Неполноповоротный привод Festo DSM-12-270-P1-A-B: вал со шпонкой, эластичные механические демпфирующие элементы с обеих сторон.

Размер
12
Присоединение
M5
Определение позиции
Для герконов
Угол поворота
0 … 246 °
Угол демпфирования
10 °
Масса
285 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Угол поворота

  • 0 … 90 °
  • 0 … 180 °
  • 0 … 200 °
  • 0 … 240 °
  • 0 … 246 °
  • 0 … 270 °

Обозначение

Что означает DSM-12-270-P1-A-B

  1. DSMСерия

    Неполноповоротный привод

  2. 12Типоразмер

    12 мм

  3. 270Угол поворота

    270°

  4. P1Демпфирование

    Упругие демпферы с обеих сторон, регулируемые

  5. AОпрос положения

    Для датчиков положения

  6. BВариант

    Серия B

Характеристики

Технические данные DSM-12-270-P1-A-B

Основные

Размер
12
Угол демпфирования
10 °
Диапазон настройки угла поворота
0 … 246 °
Угол поворота
0 … 246 °
Демпфирование
Нерегулируемое демпфирование, упругие кольца с обеих сторон, с жестким упором
Положение при сборке
Любое
Точная настройка
−6 °
Режим работы
Двустороннего действия
Тип конструкции
Поворотная лопасть
Определение позиции
Для герконов
Макс. частота поворота при 6 бар
2 Гц
Макс. аксиальное усилие
18 Н
Макс. радиальное усилие
45 Н
Теоретический крутящий момент при 6 бар
1,25 Н·м
Допустимый момент инерции
0,015 кг·м²
Тип крепления
С внутренней резьбой
Пневматическое присоединение
M5

Условия работы

Рабочее давление
2 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
285 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вала привода
Сталь; Никелирование
Материал уплотнений
TPE-U(PU)
Материал корпуса
Алюминиевый сплав

Принадлежности

Что подходит к DSM-12-270-P1-A-B

По разделу «Принадлежности» каталога Festo — для размера 12. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели10
Подключение воздуха22
Плиты и коллекторы1
Привод и муфты3
Прочее2
Крепление4

Документы

Документация

PDFТаблица данных DSM-12-270-P1-A-BPDF · Festo · на русскомPDFКаталог Festo DSM-BPDF · на английском · Festo, 2026DSMВсе исполнения серии133 позиции, подбор по параметрам

FAQ

Частые вопросы

DSM-12-270-P1-A-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DSM-12-270-P1-A-B?

Неполноповоротный привод Festo DSM-12-270-P1-A-B, артикул 566203: размер — 12; присоединение — M5; определение позиции — для герконов; угол поворота — 0 … 246 °; угол демпфирования — 10 °; масса — 285 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое неполноповоротный привод?

Привод, который поворачивает вал на ограниченный угол — например, на 90° или 180°, — а не вращает его непрерывно. Угол поворота и крутящий момент указаны в характеристиках исполнения.

03При каком давлении и температуре работает DSM-12-270-P1-A-B?

По таблице данных Festo: рабочее давление — 2 … 10 бар; температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен DSM-12-270-P1-A-B?

Материал вала привода — сталь, никелирование; материал уплотнений — TPE-U(PU); материал корпуса — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DSM-12-270-P1-A-B?

DSM — неполноповоротный привод; 12 — типоразмер: 12 мм; 270 — угол поворота: 270°; P1 — демпфирование: упругие демпферы с обеих сторон, регулируемые; A — опрос положения: для датчиков положения; B — вариант: серия B.

06Какие исполнения есть в серии DSM, кроме DSM-12-270-P1-A-B?

В серии «Неполноповоротный привод DSM» — 133 позиции. У DSM-12-270-P1-A-B: размер — 12; угол поворота — 0 … 246 °. Другие варианты (размер: 16, 25) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DSM-12-270-P1-A-B?

В блоке «Принадлежности» на этой странице: датчики и кабели (10), подключение воздуха (22), плиты и коллекторы (1), привод и муфты (3), прочее (2), крепление (4). Например: SIEN-M5B-PS-K-L, QSM-M5-6, HSM-12, FLSM-12-L, AKM-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на DSM-12-270-P1-A-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DSM-B; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DSM-12-270-P1-A-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DSM-12-270-P1-A-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DSM-12-270-P1-A-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 566203; ввоз официальный, с грузовой таможенной декларацией.
