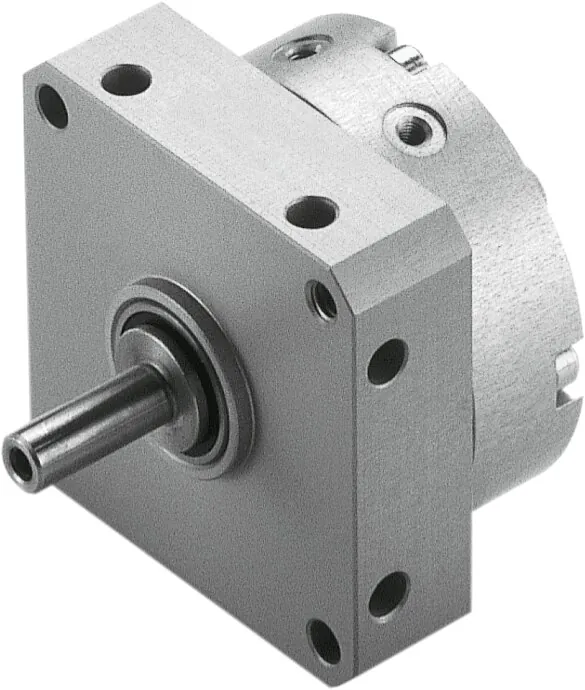

FestoНеполноповоротный привод

DSM-6-90-P

GTIN 4052568142421 Оригинал Festo

Неполноповоротный привод Festo DSM-6-90-P: с валом со шпонкой и фиксированным упором.

Размер
6
Присоединение
M3
Определение позиции
Без
Угол поворота
0 … 90 °
Угол демпфирования
0,5 °
Масса
45 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Определение позиции

Угол поворота

  • 0 … 90 °
  • 0 … 180 °
  • 0 … 200 °
  • 0 … 240 °
  • 0 … 246 °
  • 0 … 270 °

Обозначение

Что означает DSM-6-90-P

  1. DSMСерия

    Неполноповоротный привод

  2. 6Типоразмер

    6 мм

  3. 90Угол поворота

    90°

  4. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

Характеристики

Технические данные DSM-6-90-P

Основные

Размер
6
Угол демпфирования
0,5 °
Угол поворота
0 … 90 °
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Двустороннего действия
Тип конструкции
Поворотная лопасть
Определение позиции
Без
Макс. частота поворота при 6 бар
3 Гц
Теоретический крутящий момент при 6 бар
0,15 Н·м
Допустимый момент инерции
0,00065 кг·м²
Тип крепления
С внутренней резьбой
Пневматическое присоединение
M3

Условия работы

Рабочее давление
3,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
45 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вала привода
Легированная сталь, нержавеющая
Материал уплотнений
TPE-U(PU)
Материал корпуса
Алюминий; Анодированный

Принадлежности

Что подходит к DSM-6-90-P

По разделу «Принадлежности» каталога Festo — для размера 6. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели5
Подключение воздуха17
Привод и муфты2
Крепление6

Документы

Документация

PDFТаблица данных DSM-6-90-PPDF · Festo · на русскомPDFКаталог Festo DSM-BPDF · на английском · Festo, 2026DSMВсе исполнения серии133 позиции, подбор по параметрам

FAQ

Частые вопросы

DSM-6-90-P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DSM-6-90-P?

Неполноповоротный привод Festo DSM-6-90-P, артикул 173188: размер — 6; присоединение — M3; определение позиции — без; угол поворота — 0 … 90 °; угол демпфирования — 0,5 °; масса — 45 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое неполноповоротный привод?

Привод, который поворачивает вал на ограниченный угол — например, на 90° или 180°, — а не вращает его непрерывно. Угол поворота и крутящий момент указаны в характеристиках исполнения.

03При каком давлении и температуре работает DSM-6-90-P?

По таблице данных Festo: рабочее давление — 3,5 … 8 бар; температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DSM-6-90-P?

Материал вала привода — легированная сталь, нержавеющая; материал уплотнений — TPE-U(PU); материал корпуса — алюминий, анодированный. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DSM-6-90-P?

DSM — неполноповоротный привод; 6 — типоразмер: 6 мм; 90 — угол поворота: 90°; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон.

06Какие исполнения есть в серии DSM, кроме DSM-6-90-P?

В серии «Неполноповоротный привод DSM» — 133 позиции. У DSM-6-90-P: размер — 6; определение позиции — без; угол поворота — 0 … 90 °. Другие варианты (размер: 8, 10) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DSM-6-90-P?

В блоке «Принадлежности» на этой странице: датчики и кабели (5), подключение воздуха (17), привод и муфты (2), крепление (6). Например: SMT-10M-PS-24V-E-0,3-L-M8D, QSM-M3-4, FLSM-6-L, KSM-6. Подобраны по каталогу Festo для этого размера.

08Есть ли на DSM-6-90-P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DSM-B; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DSM-6-90-P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DSM-6-90-P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DSM-6-90-P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 173188; ввоз официальный, с грузовой таможенной декларацией.
