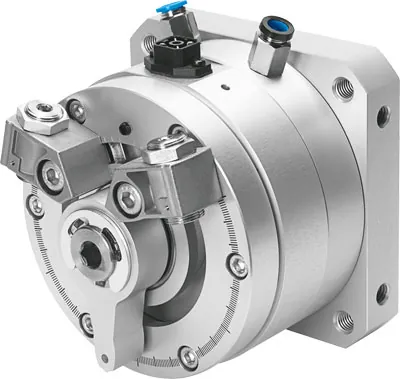

FestoНеполноповоротный привод

DSMI-25-270-A-B

GTIN 4052568208851 Оригинал Festo

Неполноповоротный привод Festo DSMI-25-270-A-B: со встроенным датчиком перемещения. Опционально опрос крайних положений с помощью датчиков положения SME/SMT-10F- …-KL/.

Диаметр поршня
25 мм
Присоединение
M5
Энергия удара в крайних положениях
0,05 Н·м
Стандартное время позиционирования при большом ходе, горизонтально
0,35/0,60 с
Диапазон настройки угла поворота
0 … 270 °
Масса
1,08 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает DSMI-25-270-A-B

  1. DSMIСерия

    Неполноповоротный привод

  2. 25Типоразмер

    25

  3. 270Угол поворота

    270°

  4. AОпрос положения

    Для датчиков положения

  5. BВариант

    Серия B

Характеристики

Технические данные DSMI-25-270-A-B

Основные

Диапазон настройки угла поворота
0 … 270 °
Сокращение хода в конечных положениях
5 °
Наименьший ход позиционирования
5° для позиционирования; 15° с системой Soft Stop
Диаметр поршня
25 мм
Угол поворота
0 … 272 °
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Позиция монтажа, позиционирование
Любое
Позиция монтажа, soft stop
Горизонтально
Метод измерения: датчик перемещения
Аналоговый
Тип конструкции
Приводной вал с шарикоподшипником; Поворотная лопасть
Определение позиции
Для герконов; Со встроенным датчиком углового перемещения
Рабочее давления, позиционирование / soft stop
4 … 8 бар
Макс. частота поворота при 6 бар
2 Гц
Стандартное время позиционирования при малом ходе, горизонтально
0,15/0,25 с
Стандартное время позиционирования при большом ходе, горизонтально
0,35/0,60 с
Сопротивление соединения
5 кОм
Рекомендованный ток щетки
< 1 µA
Режим работы
Двустороннего действия
Макс. рабочее напряжение, DC
42 В
Макс. пульсирующий ток щетки
10 мА
Макс. потребление тока
4 мА
Номинальное рабочее напряжение DC
10 В
Погрешность сопротивления соединения
20 %
Допустимые колебания напряжения
< 1 %
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82
Испытан в соответствии с уровенем опасности 2
Класс защиты
IP65; по IEC 60529
Стойкость к вибрации по DIN/IEC 68, части 2 - 6
Испытан в соответствии с уровенем опасности 2
Энергия удара в крайних положениях
0,05 Н·м
Макс. аксиальное усилие
50 Н
Макс. массовый момент инерции, горизонтальный
0,03 кг·м²
Макс. массовый момент инерции, вертикальный
0,03 кг·м²
Макс. радиальное усилие
120 Н
Мин. массовый момент инерции, горизонтальный
0,0015 кг·м²
Мин. массовый момент инерции, вертикальный
0,0015 кг·м²
Теоретический крутящий момент при 6 бар
5 Н·м
Угловая разрешающая способность
<= 0,1 °
Выходной сигнал
Аналоговый
Независимая линейность
0,0025
Точность, позиционирование
+/- 0,3 °
Точность, крайняя позиция soft stop
< 0,2 °
Точность, промежуточная позиция soft stop
+/- 2 °
Электрическое присоединение, датчик перемещения
4-пин
Длина кабеля
30 м
Тип крепления
С внутренней резьбой
Пневматическое присоединение
M5

Условия работы

Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
1080 г

Материалы

Материал корпуса измерительной системы
Алюминиевый сплав; Анодированный
Материал стопорного рычага
Алюминиевый сплав; Анодированный
Материал вала привода
Сталь, с никелировкой
Материал фиксированного упора
Сталь
Материал корпуса
Алюминиевый сплав; Анодированный
Материал муфты измерительной системы
TPE-U(PU)
Материал полукруглой шпонки
Сталь
Материал поворотной лопатки
PET с армированием
Материал корпуса разъема
PA с армированием
Материал колбы цилиндра
Алюминиевый сплав

Принадлежности

Что подходит к DSMI-25-270-A-B

По разделу «Принадлежности» каталога Festo — для размера 25. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Плиты и коллекторы1
Привод и муфты1
Прочее6
Датчики и кабели2

Документы

Документация

PDFТаблица данных DSMI-25-270-A-BPDF · Festo · на русскомPDFКаталог Festo DSMIPDF · на английском · Festo, 2021DSMIВсе исполнения серии3 позиции, подбор по параметрам

FAQ

Частые вопросы

DSMI-25-270-A-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DSMI-25-270-A-B?

Неполноповоротный привод Festo DSMI-25-270-A-B, артикул 561690: диаметр поршня — 25 мм; присоединение — M5; энергия удара в крайних положениях — 0,05 Н·м; стандартное время позиционирования при большом ходе, горизонтально — 0,35/0,60 с; диапазон настройки угла поворота — 0 … 270 °; масса — 1,08 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое неполноповоротный привод?

Привод, который поворачивает вал на ограниченный угол — например, на 90° или 180°, — а не вращает его непрерывно. Угол поворота и крутящий момент указаны в характеристиках исполнения.

03В каких условиях можно использовать DSMI-25-270-A-B?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]; класс защиты — IP65, по IEC 60529.

04Из каких материалов изготовлен DSMI-25-270-A-B?

Материал корпуса измерительной системы — алюминиевый сплав, анодированный; материал стопорного рычага — алюминиевый сплав, анодированный; материал вала привода — сталь, с никелировкой; материал фиксированного упора — сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DSMI-25-270-A-B?

DSMI — неполноповоротный привод; 25 — типоразмер: 25; 270 — угол поворота: 270°; A — опрос положения: для датчиков положения; B — вариант: серия B.

06Какие исполнения есть в серии DSMI, кроме DSMI-25-270-A-B?

В серии «Неполноповоротный привод DSMI» — 3 позиции. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DSMI-25-270-A-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), плиты и коллекторы (1), привод и муфты (1), прочее (6), датчики и кабели (2). Например: QSM-M5-6, HSM-25, FWSR-25, AKM-25, NEBC-P1W4-K-0.3-N-M12G5. Подобраны по каталогу Festo для этого размера.

08Есть ли на DSMI-25-270-A-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DSMI; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DSMI-25-270-A-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DSMI-25-270-A-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DSMI-25-270-A-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 561690; ввоз официальный, с грузовой таможенной декларацией.
