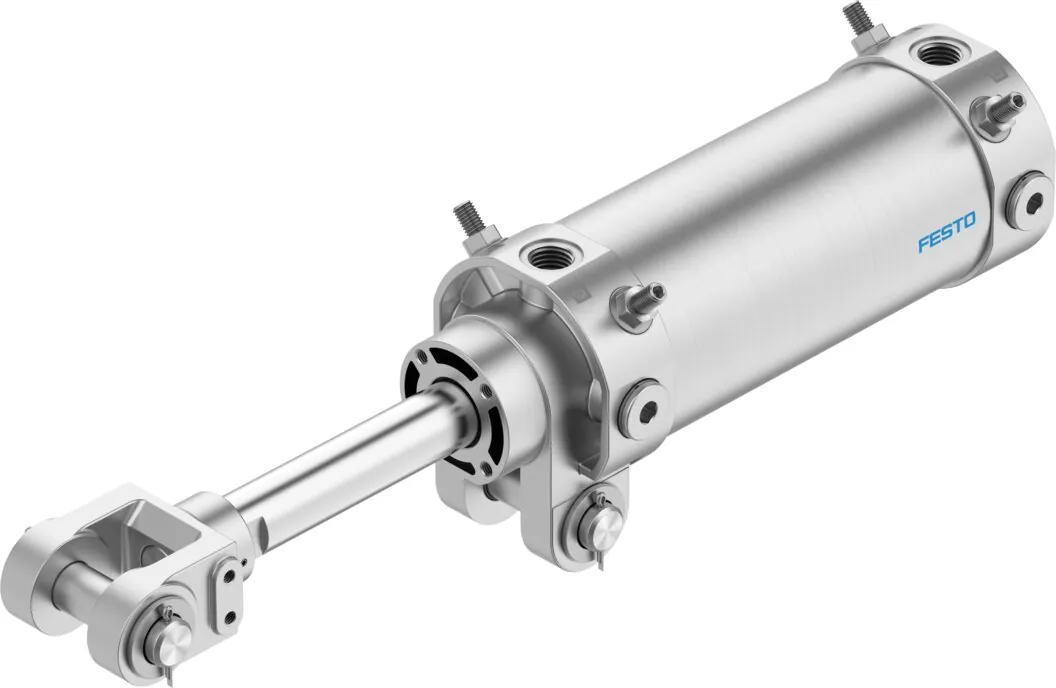

FestoЦилиндр на шарнирах

DW-80-125-Y-G

GTIN 4052568213275 Оригинал Festo

DW-80-125-Y-G — цилиндр на шарнирах Festo с поршнем 80 мм и ходом 125 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 3016 Н на выдвижение и 2721 Н на втягивание.

Диаметр поршня
80 мм
Ход
125 мм
Усилие при 6 бар
3016 Н
Присоединение
G3/8
Резьба штока
M20x1,5
Масса
5,00 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ход, мм

Исполнение

Обозначение

Что означает DW-80-125-Y-G

  1. DWСерия

    Цилиндр на шарнирах

  2. 80Диаметр поршня

    80 мм

  3. 125Ход

    125 мм

  4. YКонец штока

    С вилкой на штоке

  5. GПневматическое присоединение

    Резьба G

Характеристики

Технические данные DW-80-125-Y-G

Основные

Ход
125 мм
Диаметр поршня
80 мм
Резьба на штоке
M20x1,5
Расстояние вилкообразной головки до поворотного крепежа
28 мм
Демпфирование
PPV: регулируемое пневматическое демпфирование с обеих сторон
Положение при сборке
Любое
Тип конструкции
Поршень; Шток с вилкообразной головкой; Качающееся крепление на передней крышке; Корпус цилиндра
Регулировка скорости
Встроенный дроссель с обеих сторон
Определение позиции
Без
Конец штока
Внешняя резьба с вилкообразной головкой
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
1,8 Дж
Длина демпфирования
30 мм
Теоретическое усилие при 6 бар, втягивание
2721 Н
Теоретическое усилие при 6 бар, выдвижение
3016 Н
Альтернативные соединения
См. чертеж
Тип крепления
С качающимся креплением на передней крышке; с принадлежностями
Пневматическое присоединение
G3/8

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Масса изделия
5 кг
Перемещаемая масса при ходе 0 мм
1651 г
Дополнительный коэффициент массы на 10 мм хода
39 г
Базовый вес на 0 мм хода
4185 г
Дополнительный вес на 10 мм хода
65 г

Материалы

Материал шарнира штока
Стальное литье; Закаленная сталь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал скребка
Бронза
Материал крышки
Алюминиевое литье под давление; Анодированный
Материал уплотнений
NBR
Материал штока
Закаленная сталь; твердое хромирование
Материал колбы цилиндра
Алюминиевый сплав; Анодированный

Документы

Документация

PDFТаблица данных DW-80-125-Y-GPDF · Festo · на русскомPDFКаталог серии DWPDF · на английском · Festo, 2026DWВсе исполнения серии30 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DW-80-125-Y-G: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DW-80-125-Y-G?

Цилиндр на шарнирах Festo DW-80-125-Y-G, артикул 565796: диаметр поршня — 80 мм; ход — 125 мм; усилие при 6 бар — 3016 Н; присоединение — G3/8; резьба штока — M20x1,5; масса — 5,00 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DW-80-125-Y-G?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен DW-80-125-Y-G?

Материал шарнира штока — стальное литье, закаленная сталь; материал скребка — бронза; материал крышки — алюминиевое литье под давление, анодированный; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение DW-80-125-Y-G?

DW — цилиндр на шарнирах; 80 — диаметр поршня: 80 мм; 125 — ход: 125 мм; Y — конец штока: с вилкой на штоке; G — пневматическое присоединение: резьба G.

05Какие исполнения есть в серии DW, кроме DW-80-125-Y-G?

В серии «Цилиндр на шарнирах DW» — 30 позиций. У DW-80-125-Y-G: ход — 125 мм; исполнение — Y-G (резьба G, без магнита). Другие варианты (ход: 50, 75, 100, 150) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на DW-80-125-Y-G документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DW; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Чем заменить DW-80-125-Y-G, если нужен другой ход?

В серии DW с поршнем 80 мм в этом исполнении есть ходы от 50 до 150 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

08Сколько стоит DW-80-125-Y-G и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DW-80-125-Y-G в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09DW-80-125-Y-G — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 565796; ввоз официальный, с грузовой таможенной декларацией.
