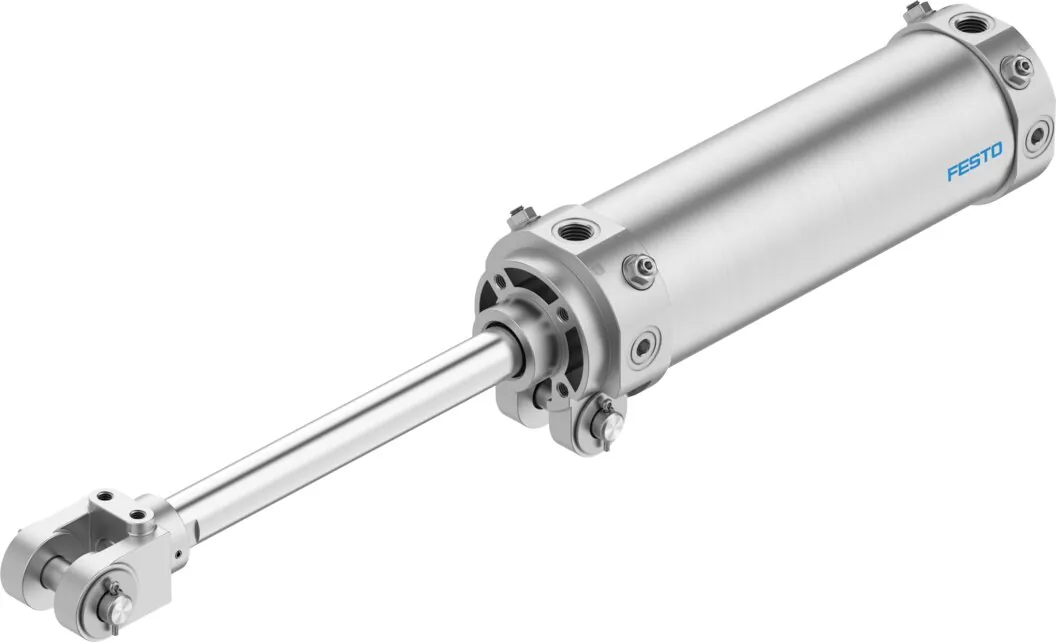

FestoЦилиндр на шарнирах

DWA-63-150-Y

GTIN 4052568190859 Оригинал Festo

DWA-63-150-Y — цилиндр на шарнирах Festo с поршнем 63 мм и ходом 150 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 1870 Н на выдвижение и 1682 Н на втягивание.

Диаметр поршня
63 мм
Ход
150 мм
Усилие при 6 бар
1870 Н
Присоединение
Rc1/4
Резьба штока
M16x1,5
Масса
2,26 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает DWA-63-150-Y

  1. DWAСерия и ширина паза вилки

    Цилиндр на шарнирах; 16 мм

  2. 63Диаметр поршня

    63 мм

  3. 150Ход

    150 мм

  4. YКонец штока

    С вилкой на штоке

Характеристики

Технические данные DWA-63-150-Y

Основные

Ход
150 мм
Диаметр поршня
63 мм
Резьба на штоке
M16x1,5
Расстояние вилкообразной головки до поворотного крепежа
16 мм
Демпфирование
PPV: регулируемое пневматическое демпфирование с обеих сторон
Положение при сборке
Любое
Тип конструкции
Поршень; Шток с вилкообразной головкой; Качающееся крепление на передней крышке; Корпус цилиндра
Регулировка скорости
Встроенный дроссель с обеих сторон
Определение позиции
Без
Конец штока
Внешняя резьба с вилкообразной головкой
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
1,3 Дж
Длина демпфирования
20 мм
Теоретическое усилие при 6 бар, втягивание
1682 Н
Теоретическое усилие при 6 бар, выдвижение
1870 Н
Альтернативные соединения
См. чертеж
Тип крепления
С качающимся креплением на передней крышке; с принадлежностями
Пневматическое присоединение
Rc1/4

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Масса изделия
2,26 кг
Перемещаемая масса при ходе 0 мм
741 г
Дополнительный коэффициент массы на 10 мм хода
25 г
Базовый вес на 0 мм хода
1600 г
Дополнительный вес на 10 мм хода
42 г

Материалы

Материал шарнира штока
Стальное литье; Закаленная сталь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал скребка
Бронза
Материал крышки
Алюминиевое литье под давление; Анодированный
Материал уплотнений
NBR
Материал штока
Закаленная сталь; твердое хромирование
Материал колбы цилиндра
Алюминиевый сплав; Анодированный

Документы

Документация

PDFТаблица данных DWA-63-150-YPDF · Festo · на русскомPDFКаталог серии DWAPDF · на английском · Festo, 2026DWAВсе исполнения серии60 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DWA-63-150-Y: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DWA-63-150-Y?

Цилиндр на шарнирах Festo DWA-63-150-Y, артикул 549567: диаметр поршня — 63 мм; ход — 150 мм; усилие при 6 бар — 1870 Н; присоединение — Rc1/4; резьба штока — M16x1,5; масса — 2,26 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DWA-63-150-Y?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен DWA-63-150-Y?

Материал шарнира штока — стальное литье, закаленная сталь; материал скребка — бронза; материал крышки — алюминиевое литье под давление, анодированный; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение DWA-63-150-Y?

DWA — серия и ширина паза вилки: цилиндр на шарнирах, 16 мм; 63 — диаметр поршня: 63 мм; 150 — ход: 150 мм; Y — конец штока: с вилкой на штоке.

05Какие исполнения есть в серии DWA, кроме DWA-63-150-Y?

В серии «Цилиндр на шарнирах DWA» — 60 позиций. У DWA-63-150-Y: диаметр поршня — 63 мм; ход — 150 мм; исполнение — Y (без магнита, резьба Rc). Другие варианты (диаметр поршня: 50) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на DWA-63-150-Y документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DWA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Чем заменить DWA-63-150-Y, если нужен другой ход?

В серии DWA с поршнем 63 мм в этом исполнении есть ходы от 50 до 150 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

08Сколько стоит DWA-63-150-Y и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DWA-63-150-Y в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09DWA-63-150-Y — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 549567; ввоз официальный, с грузовой таможенной декларацией.
