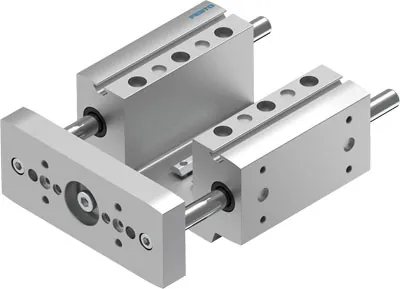

FestoНаправляющая

EAGF-P1-KF-40-50

GTIN 4052568269012 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2025 года. Подберём замену

Направляющая Festo EAGF-P1-KF-40-50: длэ электроцилиндра ЕРСО.

Размер
40
Ход
50 мм
Дополнительное прибавка центра тяжести перемещаемой массы на 10 мм хода
4,5 мм
Центр тяжести перемещаемой массы с ходом 0 мм
36 мм
Реверсивный люфт
0 мкм
Масса
2,12 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ход

Подходит к: EPCO размер 40

Обозначение

Что означает EAGF-P1-KF-40-50

  1. EAGFСерия

    Направляющая

  2. P1Назначение

    Исполнение P1 (EPCO)

  3. KFНаправляющая

    Шариковая направляющая качения

  4. 40Типоразмер

    40 мм

  5. 50Ход

    50 мм

Характеристики

Технические данные EAGF-P1-KF-40-50

Основные

Размер
40
Ход
50 мм
Реверсивный люфт
0 мкм
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Направляющая
Макс. ускорение
25 м/с²
Макс. скорость
1 м/с
Класс защиты
IP40
Макс. усилие Fy
380 Н
Макс. усилие Fy статическое
510 Н
Макс. усилие Fz
380 Н
Макс. усилие Fz статическое
510 Н
Макс. момент Mx
20 Н·м
Макс. момент Mx, статич.
27 Н·м
Макс. момент My
15 Н·м
Макс. момент My, статич.
20 Н·м
Макс. момент Mz
15 Н·м
Макс. момент Mz, статич.
20 Н·м
Усилие перемещения
6 Н
Центр тяжести перемещаемой массы с ходом 0 мм
36 мм
Дополнительное прибавка центра тяжести перемещаемой массы на 10 мм хода
4,5 мм
Тип крепления
С внутренней резьбой

Условия работы

Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
0 … 50 °C

Масса

Перемещаемая масса при ходе 0 мм
560 г
Базовый вес на 0 мм хода
1910 г
Дополнительный вес на 10 мм хода
18 г
Дополнительный коэффициент массы на 10 мм хода
18 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал компонента направляющей
Закаленная сталь; твердое хромирование
Материал корпуса
Алюминиевый сплав; Анодированный
Материал траверсы
Алюминиевый сплав; Анодированный

Документы

Документация

PDFТаблица данных EAGF-P1-KF-40-50PDF · Festo · на русскомPDFКаталог Festo EAGFPDF · на английском · Festo, 2023EAGFВсе исполнения серии38 позиций, подбор по параметрам

FAQ

Частые вопросы

EAGF-P1-KF-40-50: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EAGF-P1-KF-40-50?

Направляющая Festo EAGF-P1-KF-40-50, артикул 3192955: размер — 40; ход — 50 мм; дополнительное прибавка центра тяжести перемещаемой массы на 10 мм хода — 4,5 мм; центр тяжести перемещаемой массы с ходом 0 мм — 36 мм; реверсивный люфт — 0 мкм; масса — 2,12 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать EAGF-P1-KF-40-50?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP40.

03Из каких материалов изготовлен EAGF-P1-KF-40-50?

Материал компонента направляющей — закаленная сталь, твердое хромирование; материал корпуса — алюминиевый сплав, анодированный; материал траверсы — алюминиевый сплав, анодированный. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение EAGF-P1-KF-40-50?

EAGF — направляющая; P1 — назначение: исполнение P1 (EPCO); KF — направляющая: шариковая направляющая качения; 40 — типоразмер: 40 мм; 50 — ход: 50 мм.

05Какие исполнения есть в серии EAGF, кроме EAGF-P1-KF-40-50?

В серии «Направляющая EAGF» — 38 позиций. У EAGF-P1-KF-40-50: ход — 50 мм. Другие варианты (ход: 100 мм, 150 мм, 200 мм, 300 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06К каким изделиям подходит EAGF-P1-KF-40-50?

По каталогам Festo: EPCO размер 40.

07Есть ли на EAGF-P1-KF-40-50 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EAGF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит EAGF-P1-KF-40-50 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EAGF-P1-KF-40-50 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09EAGF-P1-KF-40-50 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3192955; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить EAGF-P1-KF-40-50?

Производитель снял EAGF-P1-KF-40-50 с производства: по данным Festo позиция была доступна до 2025 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
