FestoНаправляющая

EAGF-V2-KF-63-400

GTIN 4052568246228 Оригинал Festo

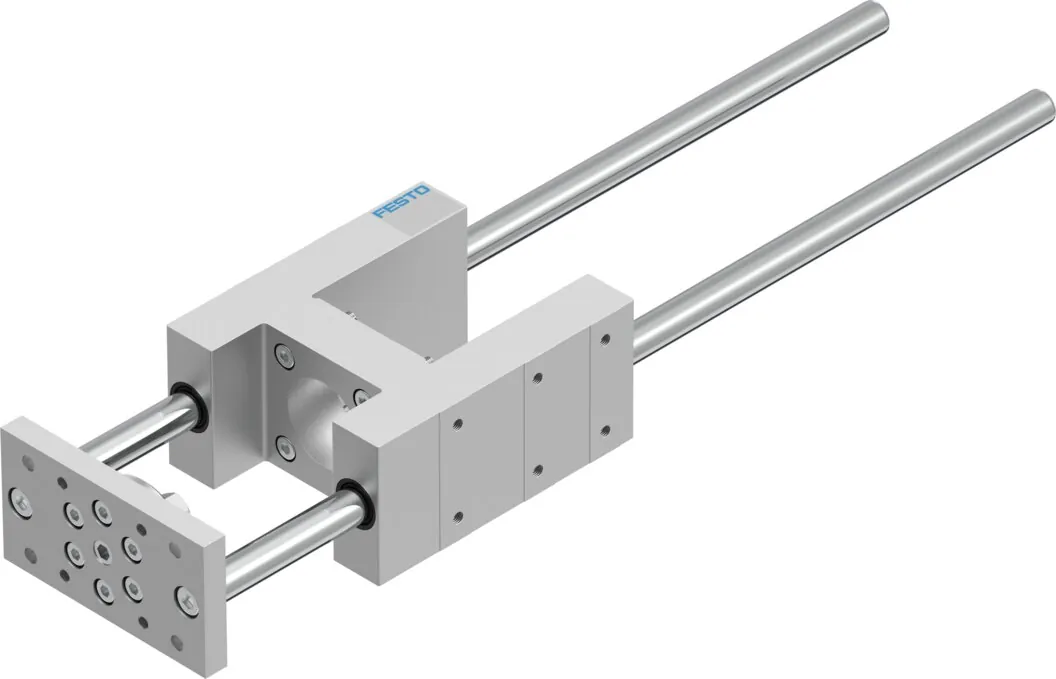

Направляющая Festo EAGF-V2-KF-63-400: для электроцилиндра ESBF.

Размер
63
Ход
400 мм
Дополнительное прибавка центра тяжести перемещаемой массы на 10 мм хода
4,1 мм
Центр тяжести перемещаемой массы с ходом 0 мм
48 мм
Реверсивный люфт
0 мкм
Масса
7,49 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ход

Подходит к: ESBF размер 63

Обозначение

Что означает EAGF-V2-KF-63-400

  1. EAGFСерия

    Направляющая

  2. V2Назначение

    Исполнение V2

  3. KFНаправляющая

    Шариковая направляющая качения

  4. 63Типоразмер

    63 мм

  5. 400Ход

    400 мм

Характеристики

Технические данные EAGF-V2-KF-63-400

Основные

Размер
63
Ход
400 мм
Реверсивный люфт
0 мкм
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Направляющая
Макс. усилие Fy
1260 Н
Макс. усилие Fy статическое
1600 Н
Макс. усилие Fz
1260 Н
Макс. усилие Fz статическое
1600 Н
Макс. момент Mx
75 Н·м
Макс. момент Mx, статич.
95 Н·м
Макс. момент My
90 Н·м
Макс. момент My, статич.
115 Н·м
Макс. момент Mz
90 Н·м
Макс. момент Mz, статич.
115 Н·м
Усилие перемещения
15 Н
Центр тяжести перемещаемой массы с ходом 0 мм
48 мм
Дополнительное прибавка центра тяжести перемещаемой массы на 10 мм хода
4,1 мм
Тип крепления
С внутренней резьбой

Условия работы

Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Перемещаемая масса
4525 г
Вес продукта
7485 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал компонента направляющей
Закаленная сталь
Материал корпуса
Алюминиевый сплав; Анодированный
Материал траверсы
Сталь

Документы

Документация

PDFТаблица данных EAGF-V2-KF-63-400PDF · Festo · на русскомPDFКаталог Festo EAGFPDF · на английском · Festo, 2026EAGFВсе исполнения серии38 позиций, подбор по параметрам

FAQ

Частые вопросы

EAGF-V2-KF-63-400: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EAGF-V2-KF-63-400?

Направляющая Festo EAGF-V2-KF-63-400, артикул 1725845: размер — 63; ход — 400 мм; дополнительное прибавка центра тяжести перемещаемой массы на 10 мм хода — 4,1 мм; центр тяжести перемещаемой массы с ходом 0 мм — 48 мм; реверсивный люфт — 0 мкм; масса — 7,49 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать EAGF-V2-KF-63-400?

По таблице данных Festo: температура окружающей среды — −20 … 80 °C.

03Из каких материалов изготовлен EAGF-V2-KF-63-400?

Материал компонента направляющей — закаленная сталь; материал корпуса — алюминиевый сплав, анодированный; материал траверсы — сталь. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение EAGF-V2-KF-63-400?

EAGF — направляющая; V2 — назначение: исполнение V2; KF — направляющая: шариковая направляющая качения; 63 — типоразмер: 63 мм; 400 — ход: 400 мм.

05Какие исполнения есть в серии EAGF, кроме EAGF-V2-KF-63-400?

В серии «Направляющая EAGF» — 38 позиций. У EAGF-V2-KF-63-400: ход — 400 мм. Другие варианты (ход: 100 мм, 200 мм, 320 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06К каким изделиям подходит EAGF-V2-KF-63-400?

По каталогам Festo: ESBF размер 63.

07Есть ли на EAGF-V2-KF-63-400 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EAGF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит EAGF-V2-KF-63-400 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EAGF-V2-KF-63-400 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09EAGF-V2-KF-63-400 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1725845; ввоз официальный, с грузовой таможенной декларацией.
