FestoБаллонный цилиндр

EB-145-60

GTIN 4052568115883 Оригинал Festo

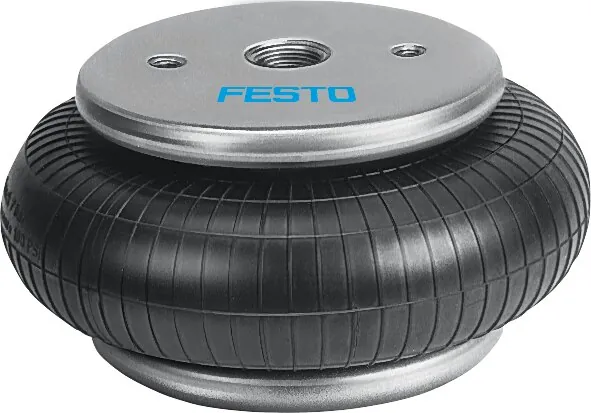

Баллонный цилиндр Festo EB-145-60: не требует обслуживания, без эффекта прерывистого движения (Stick-Slip-Effekt).

Размер: 145
Ход: 60 мм
Присоединение: G1/8
Требуемый диаметр установки: 160 мм
Макс. высота в выдвинутом положении: 110 мм
Масса: 900 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

60 мм
100 мм

Обозначение

Что означает EB-145-60

EBСерия
Баллонный цилиндр
145Типоразмер
145 мм
60Ход
60 мм

Характеристики

Технические данные EB-145-60

Основные

Размер: 145
Требуемый диаметр установки: 160 мм
Ход: 60 мм
Макс. высота в выдвинутом положении: 110 мм
Макс. угол опрокидывания: 20 °
Макс. отклонение: 10 мм
Мин. высота установки: 50 мм
Режим работы: Одностороннего действия
Усилие сброса: 120 Н
Тип крепления: С внутренней резьбой
Пневматическое присоединение: G1/8

Условия работы

Рабочее давление: 0 … 8 бар
Рабочая среда: Сжатый воздух по ISO 8573-1:2010 [-:-:4]
Примечание по рабочей среде: Операция смазывания невозможна
Классификация сопротивления коррозии CRC: 2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура окружающей среды: −40 … 70 °C

Масса

Вес продукта: 900 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал гофр: NR/BR
Материал корпуса: Сталь; Гальванизирован

Принадлежности

Что подходит к EB-145-60

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

QS-G1/8-8Штуцер с цанговым соединением Арт. 186098
QSL-G1/8-8Угловой штуцер с цанговым зажимом и резьбой Арт. 186119
GRLA-1/8-QS-8-DДроссель с обратным клапаном Арт. 193145
PUN-H-8X1,25-BLПолимерный пневмошланг Арт. 197385
PUN-H-8X1,25-SWПолимерный пневмошланг Арт. 197392
GRLA-1/8-QS-3-DДроссель с обратным клапаном Арт. 193142
GRLA-1/8-QS-4-DДроссель с обратным клапаном Арт. 193143
GRLA-1/8-QS-6-DДроссель с обратным клапаном Арт. 193144
PUN-H-8X1,25-GEПолимерный пневмошланг Арт. 558301
PUN-H-8X1,25-GNПолимерный пневмошланг Арт. 558294
PUN-H-8X1,25-NTПолимерный пневмошланг Арт. 197378
PUN-H-8X1,25-RTПолимерный пневмошланг Арт. 558287
PUN-H-8X1,25-SIПолимерный пневмошланг Арт. 558280
PUN-H-8X1,25-TBLПолимерный пневмошланг Арт. 8048691
QS-G1/8-10-IШтуцер с цанговым соединением Арт. 132999
QS-G1/8-4Штуцер с цанговым соединением Арт. 186095
QS-G1/8-4-IШтуцер с цанговым соединением Арт. 186106
QS-G1/8-6Штуцер с цанговым соединением Арт. 186096
QS-G1/8-6-IШтуцер с цанговым соединением Арт. 186107
QS-G1/8-8-IШтуцер с цанговым соединением Арт. 186109
QSL-G1/8-4Угловой штуцер с цанговым зажимом и резьбой Арт. 186116
QSL-G1/8-6Угловой штуцер с цанговым зажимом и резьбой Арт. 186117
QSM-G1/8-4Штуцер с цанговым соединением Арт. 186264
QSM-G1/8-4-IШтуцер с цанговым соединением Арт. 186266

Документы

Документация

PDFТаблица данных EB-145-60PDF · Festo · на русском PDFКаталог Festo EBPDF · на английском · Festo, 2026 EBВсе исполнения серии14 позиций, подбор по параметрам

FAQ

Частые вопросы

EB-145-60: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у EB-145-60?

Баллонный цилиндр Festo EB-145-60, артикул 36486: размер — 145; ход — 60 мм; присоединение — G1/8; требуемый диаметр установки — 160 мм; макс. высота в выдвинутом положении — 110 мм; масса — 900 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает EB-145-60?

По таблице данных Festo: рабочее давление — 0 … 8 бар; температура окружающей среды — −40 … 70 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [-:-:4].

03Из каких материалов изготовлен EB-145-60?

Материал гофр — NR/BR; материал корпуса — сталь, гальванизирован. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение EB-145-60?

EB — баллонный цилиндр; 145 — типоразмер: 145 мм; 60 — ход: 60 мм.

05Какие исполнения есть в серии EB, кроме EB-145-60?

В серии «Баллонный цилиндр EB» — 14 позиций. У EB-145-60: ход — 60 мм. Другие варианты (ход: 100 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к EB-145-60?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

07Есть ли на EB-145-60 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит EB-145-60 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EB-145-60 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09EB-145-60 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 36486; ввоз официальный, с грузовой таможенной декларацией.
