FestoПривод с зубчатым ремнём

EGC-80-1200-TB-KF-0H-GK

GTIN 4052568268206 Оригинал Festo

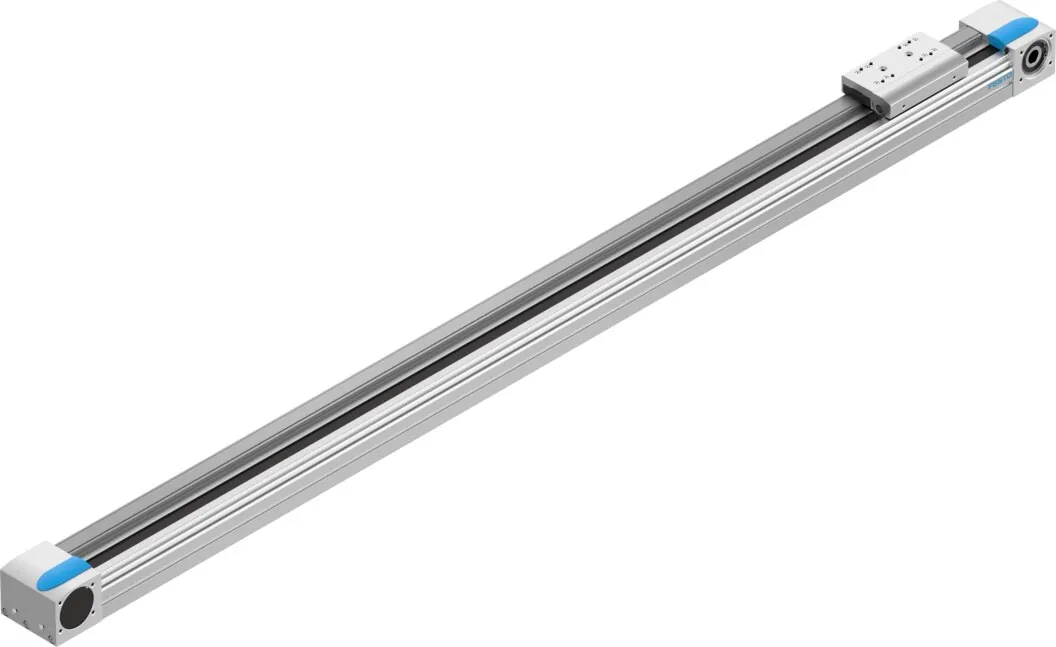

Привод с зубчатым ремнём Festo EGC-80-1200-TB-KF-0H-GK: с направляющей с рециркулирующими шарикоподшипниками.

Размер
80
Рабочий ход
1200 мм
Эффективный диаметр приводной шестерни
28,65 мм
Резерв хода
0 мм
Удлинение зубчатого ремня
0,24 %
Масса
10,50 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Рабочий ход

Характеристики

Технические данные EGC-80-1200-TB-KF-0H-GK

Основные

Эффективный диаметр приводной шестерни
28,65 мм
Рабочий ход
1200 мм
Размер
80
Резерв хода
0 мм
Удлинение зубчатого ремня
0,24 %
Шаг зубчатого ремня
3 мм
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Электромеханический линейный привод; С зубчатым ремнем
Тип мотора
Шаговый мотор; Сервомотор
Макс. ускорение
50 м/с²
Макс. скорость
5 м/с
Точность повторения
±0,08 мм
Рабочий цикл
100 %
Класс защиты
IP40
Моменты инерции сечения 2-ой степени Ix
844E+03 мм⁴
Моменты инерции сечения 2-ой степени Iy
1.160E+03 мм⁴
Макс. усилие Fy
3050 Н
Макс. усилие Fz
3050 Н
Макс. сопротивление в холостом режиме
28 Н
Макс. момент Mx
36 Н·м
Макс. усилие подачи Fx
350 Н
Крутящий момент инерции
551E+03 мм⁴
Массовый момент инерции JH на метр хода
0,19 кг·см²
Массовый момент инерции JL на кг нагрузки
2,05 кг·см²
Коэффициент подачи
90 мм/об

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−10 … 60 °C

Материалы

Материал концевых крышек
Алюминиевый сплав; Анодированный
Материал профиля
Алюминиевый сплав; Анодированный
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки привода
Алюминиевый сплав; Анодированный
Материал направляющей рейки
Сталь
Материал шкива
Легированная сталь, нержавеющая
Материал каретки
Алюминиевый сплав; Анодированный
Материал зажимной детали зубчатого ремня
Отливка из нержавеющей стали
Материал зубчатого ремня
Полихлоропрен со стекловолокном и нейлоновым покрытием

Принадлежности

Что подходит к EGC-80-1200-TB-KF-0H-GK

По разделу «Принадлежности» каталога Festo — для размера 80.

Датчики и кабели21
Крепление24
Прочее7
Привод и муфты5

Документы

Документация

PDFТаблица данных EGC-80-1200-TB-KF-0H-GKPDF · Festo · на русскомPDFКаталог Festo EGC-TBPDF · на английском · Festo, 2026EGCВсе исполнения серии54 позиции, подбор по параметрам

FAQ

Частые вопросы

EGC-80-1200-TB-KF-0H-GK: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EGC-80-1200-TB-KF-0H-GK?

Привод с зубчатым ремнём Festo EGC-80-1200-TB-KF-0H-GK, артикул 3013359: размер — 80; рабочий ход — 1200 мм; эффективный диаметр приводной шестерни — 28,65 мм; резерв хода — 0 мм; удлинение зубчатого ремня — 0,24 %; масса — 10,50 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать EGC-80-1200-TB-KF-0H-GK?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; класс защиты — IP40.

03Из каких материалов изготовлен EGC-80-1200-TB-KF-0H-GK?

Материал концевых крышек — алюминиевый сплав, анодированный; материал профиля — алюминиевый сплав, анодированный; материал крышки привода — алюминиевый сплав, анодированный; материал направляющей рейки — сталь. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии EGC, кроме EGC-80-1200-TB-KF-0H-GK?

В серии «Привод со шпинделем EGC» — 54 позиции. У EGC-80-1200-TB-KF-0H-GK: размер — 80; рабочий ход — 1200 мм. Другие варианты (размер: 70, 120) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к EGC-80-1200-TB-KF-0H-GK?

В блоке «Принадлежности» на этой странице: датчики и кабели (21), крепление (24), прочее (7), привод и муфты (5). Например: SF-EGC-1-80, EADC-E15-80-E7, KYE-80, EAMB-16-7-8X15-8X10. Подобраны по каталогу Festo для этого размера.

06Есть ли на EGC-80-1200-TB-KF-0H-GK документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EGC-TB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит EGC-80-1200-TB-KF-0H-GK и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EGC-80-1200-TB-KF-0H-GK в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08EGC-80-1200-TB-KF-0H-GK — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3013359; ввоз официальный, с грузовой таможенной декларацией.
