FestoПривод со шпинделем

EGC-80-500-BS-20P-KF-0H-ML-GK

GTIN 4052568268459 Оригинал Festo

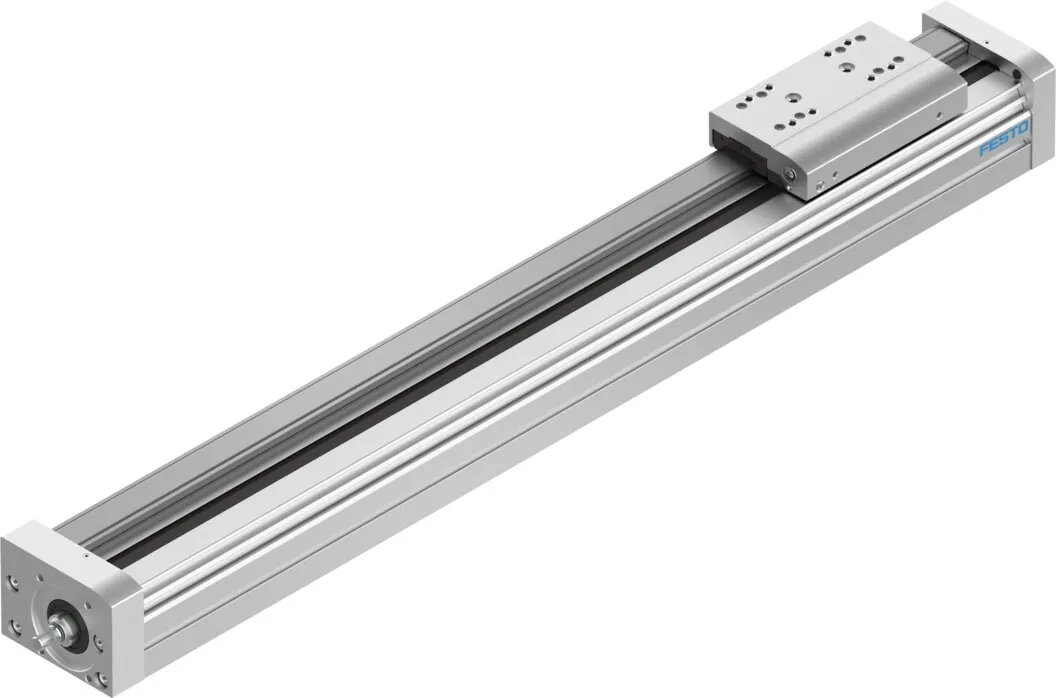

Привод со шпинделем Festo EGC-80-500-BS-20P-KF-0H-ML-GK: с направляющей с рециркулирующими шарикоподшипниками.

Размер
80
Рабочий ход
500 мм
Шаг шпинделя
20 мм/об
Диаметр шпинделя
15 мм
Резерв хода
0 мм
Масса
6,29 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Рабочий ход

Шаг шпинделя

Характеристики

Технические данные EGC-80-500-BS-20P-KF-0H-ML-GK

Основные

Рабочий ход
500 мм
Размер
80
Резерв хода
0 мм
Диаметр шпинделя
15 мм
Шаг шпинделя
20 мм/об
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Электромеханический линейный привод; со шпинделем с рециркулирующим шарикоподшипником
Тип мотора
Шаговый мотор; Сервомотор
Тип шпинделя
Шарико-винтовой шпиндель
Макс. ускорение
15 м/с²
Макс. скорость
1 … 1,5 м/с
Точность повторения
±0,02 мм
Рабочий цикл
100 %
Класс защиты
IP40
Моменты инерции сечения 2-ой степени Ix
981E+03 мм⁴
Моменты инерции сечения 2-ой степени Iy
1.320E+03 мм⁴
Моменты инерции сечения 2-ой степени Iz
981E+03 мм⁴
Макс. усилие Fy
3050 Н
Макс. усилие Fz
3050 Н
Макс. момент Mx
36 Н·м
Макс. радиальное усилие на приводном валу
250 Н
Макс. усилие подачи Fx
650 Н
Крутящий момент инерции
255E+03 мм⁴
Массовый момент инерции JH на метр хода
0,346 кг·см²
Коэффициент подачи
20 мм/об

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−10 … 60 °C

Материалы

Материал концевых крышек
Алюминиевый сплав; Анодированный
Материал компенсатора момента
Алюминиевый сплав; Анодированный
Материал профиля
Алюминиевый сплав; Анодированный
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки привода
Алюминиевый сплав; Анодированный
Материал направляющей рейки
Сталь
Материал каретки
Алюминиевый сплав; Анодированный
Материал гайки шпинделя
Сталь
Материал шпинделя
Сталь

Принадлежности

Что подходит к EGC-80-500-BS-20P-KF-0H-ML-GK

По разделу «Принадлежности» каталога Festo — для размера 80.

Датчики и кабели21
Крепление23
Прочее2

Документы

Документация

PDFТаблица данных EGC-80-500-BS-20P-KF-0H-ML-GKPDF · Festo · на русскомPDFКаталог Festo EGC-BSPDF · на английском · Festo, 2026EGCВсе исполнения серии54 позиции, подбор по параметрам

FAQ

Частые вопросы

EGC-80-500-BS-20P-KF-0H-ML-GK: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EGC-80-500-BS-20P-KF-0H-ML-GK?

Привод со шпинделем Festo EGC-80-500-BS-20P-KF-0H-ML-GK, артикул 3013543: размер — 80; рабочий ход — 500 мм; шаг шпинделя — 20 мм/об; диаметр шпинделя — 15 мм; резерв хода — 0 мм; масса — 6,29 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать EGC-80-500-BS-20P-KF-0H-ML-GK?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; класс защиты — IP40.

03Из каких материалов изготовлен EGC-80-500-BS-20P-KF-0H-ML-GK?

Материал концевых крышек — алюминиевый сплав, анодированный; материал компенсатора момента — алюминиевый сплав, анодированный; материал профиля — алюминиевый сплав, анодированный; материал крышки привода — алюминиевый сплав, анодированный. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии EGC, кроме EGC-80-500-BS-20P-KF-0H-ML-GK?

В серии «Привод со шпинделем EGC» — 54 позиции. У EGC-80-500-BS-20P-KF-0H-ML-GK: рабочий ход — 500 мм; шаг шпинделя — 20 мм/об. Другие варианты (рабочий ход: 100 мм, 200 мм, 300 мм, 400 мм, 600 мм, 800 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к EGC-80-500-BS-20P-KF-0H-ML-GK?

В блоке «Принадлежности» на этой странице: датчики и кабели (21), крепление (23), прочее (2). Например: SF-EGC-1-80, EADC-E15-80-E7, KYE-80. Подобраны по каталогу Festo для этого размера.

06Есть ли на EGC-80-500-BS-20P-KF-0H-ML-GK документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EGC-BS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит EGC-80-500-BS-20P-KF-0H-ML-GK и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EGC-80-500-BS-20P-KF-0H-ML-GK в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08EGC-80-500-BS-20P-KF-0H-ML-GK — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3013543; ввоз официальный, с грузовой таможенной декларацией.
