FestoЭлектрический суппорт

EGSK-20-75-1P

GTIN 4052568209674 Оригинал Festo

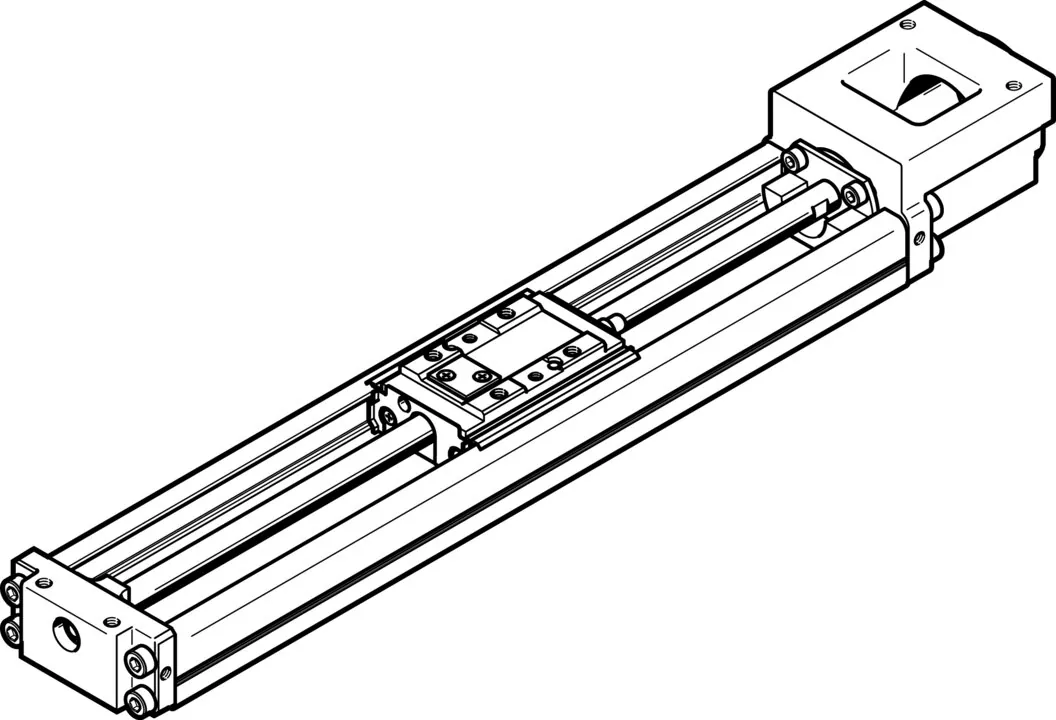

Электрический суппорт Festo EGSK-20-75-1P: с направляющей с рециркулирующими шарикоподшипниками.

Размер
20
Рабочий ход
75 мм
Шаг шпинделя
1 мм/об
Диаметр шпинделя
6 мм
Реверсивный люфт
<= 20 мкм
Масса
583 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Рабочий ход

Шаг шпинделя

  • 1 мм/об
  • 2 мм/об
  • 6 мм/об
  • 10 мм/об
  • 20 мм/об

Обозначение

Что означает EGSK-20-75-1P

  1. EGSKСерия

    Электрический суппорт

  2. 20Типоразмер

    20

  3. 75Ход

    75

  4. 1PШаг винта

    1 мм

Характеристики

Технические данные EGSK-20-75-1P

Основные

Рабочий ход
75 мм
Размер
20
Реверсивный люфт
<= 20 мкм
Диаметр шпинделя
6 мм
Шаг шпинделя
1 мм/об
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Электромеханический линейный привод; С шарико-винтовой передачей
Тарировка
Датчик ссылки
Тип шпинделя
Шарико-винтовая передача
Макс. ускорение
10 м/с²
Макс. скорость
0,19 м/с
Точность повторения
±0,01 мм
Класс защиты
IP10
Фиксированное значение динамической базовой нагрузки подшипника
1000 Н
Значение динамической базовой нагрузки линейной направляющей
2849 Н
Значение динамической базовой нагрузки винтового привода
660 Н
Моменты инерции сечения 2-ой степени Iy
6,1E+03 мм⁴
Моменты инерции сечения 2-ой степени Iz
62E+03 мм⁴
Макс. приводной момент
0,011 Н·м
Макс. усилие Fy
1389 Н
Макс. усилие Fz
1389 Н
Макс. момент Mx
18,1 Н·м
Макс. момент My
5,8 Н·м
Макс. момент Mz
5,8 Н·м
Макс. усилие подачи Fx
69 Н
Движущий момент на холостом ходу
0,005 Н·м
Значение статистической базовой нагрузки винтового привода
1170 Н
Значение статистической базовой нагрузки линейной направляющей
6300 Н
Массовый момент инерции JH на метр хода
0,01 кг·см²
Массовый момент инерции, JO
0,00087 кг·см²
Коэффициент подачи
1 мм/об
Фиксированное значение статистической базовой нагрузки подшипника
1240 Н
Справочное значение, характеристики движения
500 km
Тип крепления
С внутренней резьбой и шпонкой

Условия работы

Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
0 … 40 °C

Масса

Перемещаемая масса
64 г
Вес каретки
64 г
Вес продукта
583 г
Вес дополнительной каретки
64 г
Базовый вес на 0 мм хода
380 г
Дополнительный вес на 10 мм хода
27 г

Материалы

Материал концевых крышек
Алюминиевое литье под давление; покрытый
Материал профиля
Легированная сталь, нержавеющая
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки привода
Алюминиевое литье под давление; покрытый
Материал каретки
Сталь
Материал гайки шпинделя
Сталь
Материал шпинделя
Сталь

Принадлежности

Что подходит к EGSK-20-75-1P

По разделу «Принадлежности» каталога Festo — для размера 20.

Датчики и кабели9
Крепление5

Документы

Документация

PDFТаблица данных EGSK-20-75-1PPDF · Festo · на русскомPDFКаталог Festo EGSKPDF · на английском · Festo, 2026EGSKВсе исполнения серии31 позиция, подбор по параметрам

FAQ

Частые вопросы

EGSK-20-75-1P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EGSK-20-75-1P?

Электрический суппорт Festo EGSK-20-75-1P, артикул 562759: размер — 20; рабочий ход — 75 мм; шаг шпинделя — 1 мм/об; диаметр шпинделя — 6 мм; реверсивный люфт — <= 20 мкм; масса — 583 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать EGSK-20-75-1P?

По таблице данных Festo: температура окружающей среды — 0 … 40 °C; класс защиты — IP10.

03Из каких материалов изготовлен EGSK-20-75-1P?

Материал концевых крышек — алюминиевое литье под давление, покрытый; материал профиля — легированная сталь, нержавеющая; материал крышки привода — алюминиевое литье под давление, покрытый; материал каретки — сталь. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение EGSK-20-75-1P?

EGSK — электрический суппорт; 20 — типоразмер: 20; 75 — ход: 75; 1P — шаг винта: 1 мм.

05Какие исполнения есть в серии EGSK, кроме EGSK-20-75-1P?

В серии «Электрический суппорт EGSK» — 31 позиция. У EGSK-20-75-1P: рабочий ход — 75 мм; шаг шпинделя — 1 мм/об. Другие варианты (рабочий ход: 25 мм, 125 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к EGSK-20-75-1P?

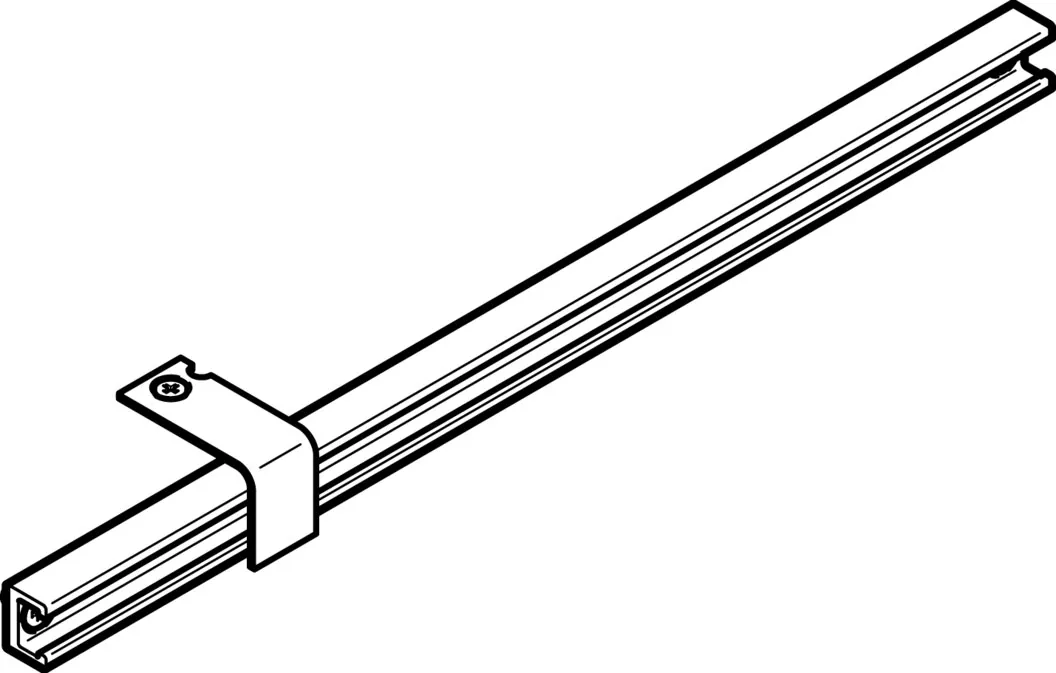

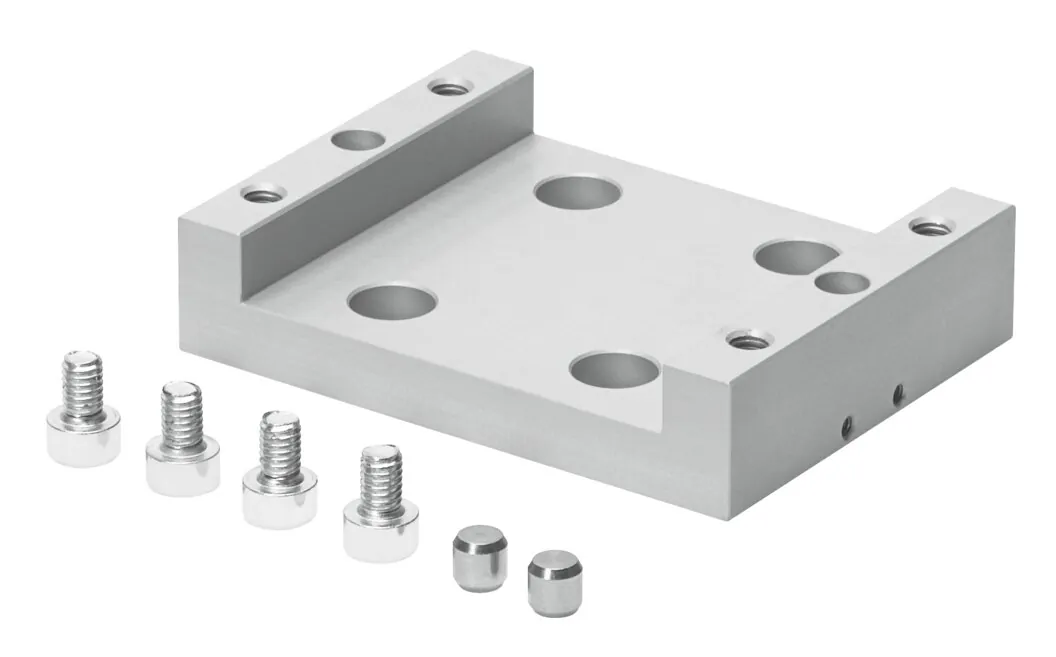

В блоке «Принадлежности» на этой странице: датчики и кабели (9), крепление (5). Например: EAPR-S1-S-20-75, EASA-S1-20. Подобраны по каталогу Festo для этого размера.

07Есть ли на EGSK-20-75-1P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EGSK; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит EGSK-20-75-1P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EGSK-20-75-1P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09EGSK-20-75-1P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 562759; ввоз официальный, с грузовой таможенной декларацией.
