FestoЭлектрический суппорт

EGSK-46-400-20P

GTIN 4052568210007 Оригинал Festo

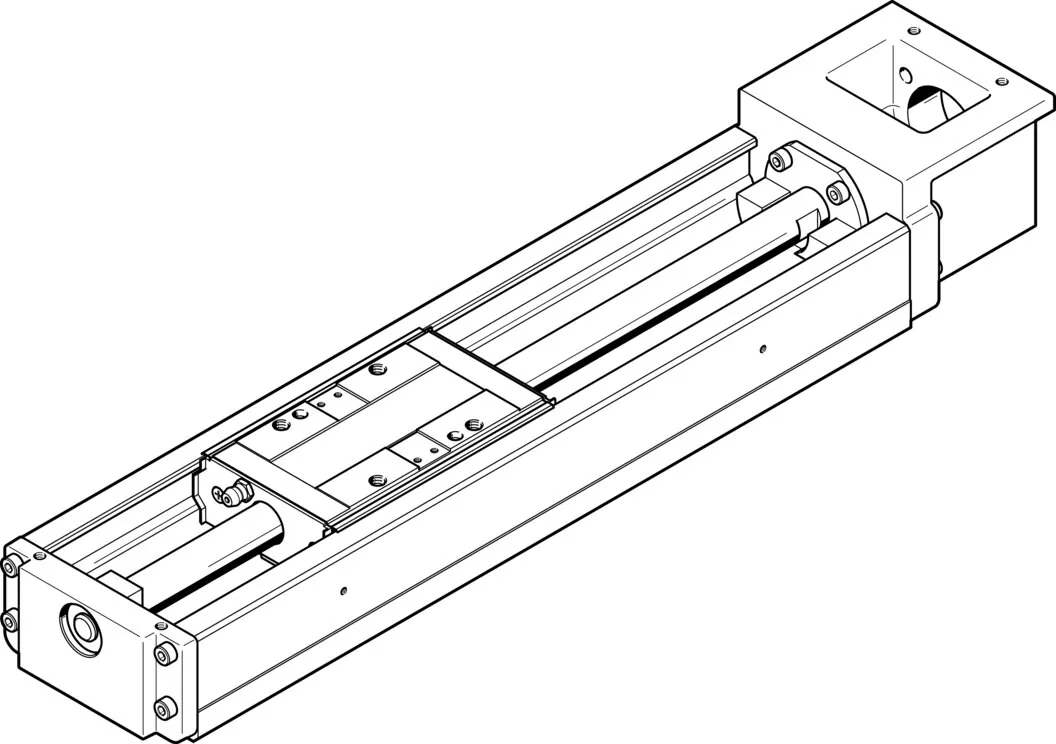

Электрический суппорт Festo EGSK-46-400-20P: с направляющей с рециркулирующими шарикоподшипниками.

Размер
46
Рабочий ход
400 мм
Шаг шпинделя
20 мм/об
Диаметр шпинделя
15 мм
Реверсивный люфт
<= 20 мкм
Масса
10,25 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Рабочий ход

Шаг шпинделя

Обозначение

Что означает EGSK-46-400-20P

  1. EGSKСерия

    Электрический суппорт

  2. 46Типоразмер

    46

  3. 400Ход

    400

  4. 20PШаг винта

    20 мм

Характеристики

Технические данные EGSK-46-400-20P

Основные

Рабочий ход
400 мм
Размер
46
Реверсивный люфт
<= 20 мкм
Диаметр шпинделя
15 мм
Шаг шпинделя
20 мм/об
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Электромеханический линейный привод; С шарико-винтовой передачей
Тарировка
Датчик ссылки
Тип шпинделя
Шарико-винтовая передача
Макс. ускорение
20 м/с²
Макс. скорость
1,05 м/с
Точность повторения
±0,01 мм
Класс защиты
IP10
Фиксированное значение динамической базовой нагрузки подшипника
6600 Н
Значение динамической базовой нагрузки линейной направляющей
21747 Н
Значение динамической базовой нагрузки винтового привода
3040 Н
Моменты инерции сечения 2-ой степени Iy
240E+03 мм⁴
Моменты инерции сечения 2-ой степени Iz
1.500E+03 мм⁴
Макс. приводной момент
0,61 Н·м
Макс. усилие Fy
3904 Н
Макс. усилие Fz
3904 Н
Макс. момент Mx
115 Н·м
Макс. момент My
38,7 Н·м
Макс. момент Mz
38,7 Н·м
Макс. усилие подачи Fx
192 Н
Движущий момент на холостом ходу
0,1 Н·м
Значение статистической базовой нагрузки винтового привода
7150 Н
Значение статистической базовой нагрузки линейной направляющей
45500 Н
Массовый момент инерции JH на метр хода
0,39 кг·см²
Массовый момент инерции, JO
0,154 кг·см²
Коэффициент подачи
20 мм/об
Фиксированное значение статистической базовой нагрузки подшипника
3240 Н
Справочное значение, характеристики движения
10000 km
Тип крепления
С внутренней резьбой и шпонкой

Условия работы

Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
0 … 40 °C

Масса

Перемещаемая масса
910 г
Вес каретки
910 г
Вес продукта
10250 г
Вес дополнительной каретки
910 г
Базовый вес на 0 мм хода
5170 г
Дополнительный вес на 10 мм хода
127 г

Материалы

Материал концевых крышек
Алюминиевое литье под давление; покрытый
Материал профиля
Покрытый; Легированная сталь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки привода
Алюминиевое литье под давление; покрытый
Материал каретки
Сталь
Материал гайки шпинделя
Сталь
Материал шпинделя
Сталь

Принадлежности

Что подходит к EGSK-46-400-20P

По разделу «Принадлежности» каталога Festo — для размера 46.

Датчики и кабели14
Крепление5

Документы

Документация

PDFТаблица данных EGSK-46-400-20PPDF · Festo · на русскомPDFКаталог Festo EGSKPDF · на английском · Festo, 2026EGSKВсе исполнения серии31 позиция, подбор по параметрам

FAQ

Частые вопросы

EGSK-46-400-20P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EGSK-46-400-20P?

Электрический суппорт Festo EGSK-46-400-20P, артикул 562792: размер — 46; рабочий ход — 400 мм; шаг шпинделя — 20 мм/об; диаметр шпинделя — 15 мм; реверсивный люфт — <= 20 мкм; масса — 10,25 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать EGSK-46-400-20P?

По таблице данных Festo: температура окружающей среды — 0 … 40 °C; класс защиты — IP10.

03Из каких материалов изготовлен EGSK-46-400-20P?

Материал концевых крышек — алюминиевое литье под давление, покрытый; материал профиля — покрытый, легированная сталь; материал крышки привода — алюминиевое литье под давление, покрытый; материал каретки — сталь. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение EGSK-46-400-20P?

EGSK — электрический суппорт; 46 — типоразмер: 46; 400 — ход: 400; 20P — шаг винта: 20 мм.

05Какие исполнения есть в серии EGSK, кроме EGSK-46-400-20P?

В серии «Электрический суппорт EGSK» — 31 позиция. У EGSK-46-400-20P: рабочий ход — 400 мм; шаг шпинделя — 20 мм/об. Другие варианты (рабочий ход: 500 мм, 800 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к EGSK-46-400-20P?

В блоке «Принадлежности» на этой странице: датчики и кабели (14), крепление (5). Например: EAPR-S1-S-46-200/240-S, EASA-S1-46. Подобраны по каталогу Festo для этого размера.

07Есть ли на EGSK-46-400-20P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EGSK; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит EGSK-46-400-20P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EGSK-46-400-20P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09EGSK-46-400-20P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 562792; ввоз официальный, с грузовой таможенной декларацией.
