FestoМини-суппорт

EGSL-BS-55-250-12.7P

GTIN 4052568206154 Оригинал Festo

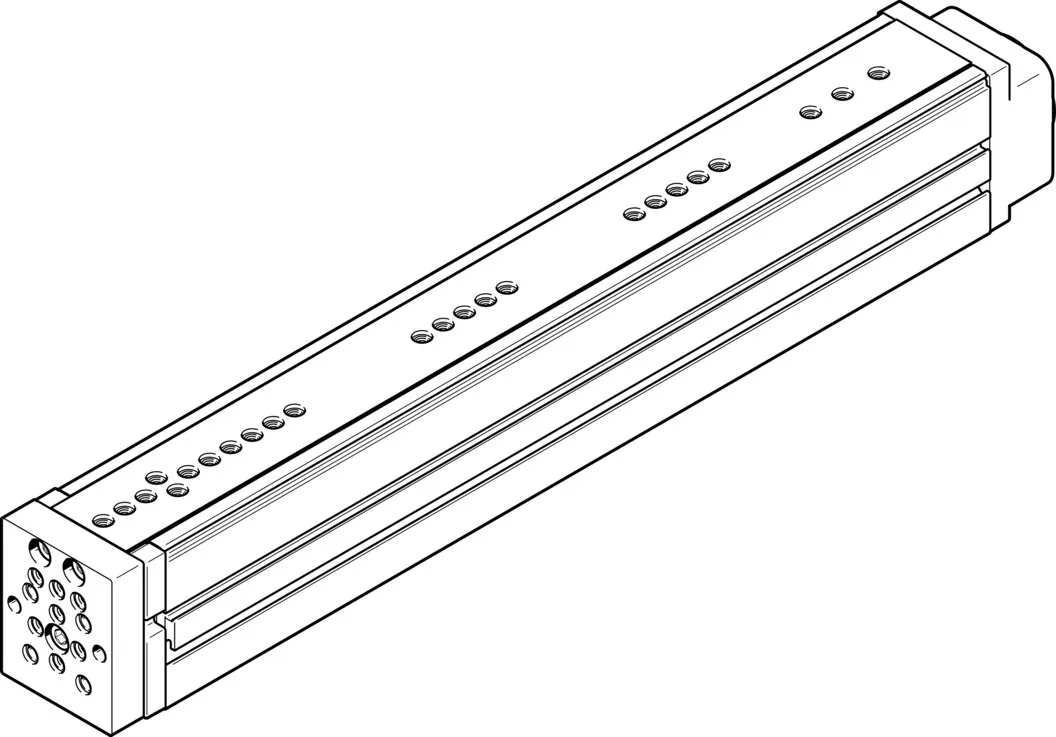

Мини-суппорт Festo EGSL-BS-55-250-12.7P: 55; 250 мм; 12,7 мм/об; 0,125 мм.

Размер
55
Рабочий ход
250 мм
Шаг шпинделя
12,7 мм/об
Параллелизм
0,125 мм
Параллельное перемещение по оси z
0,1 мм
Масса
4,05 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Шаг шпинделя

  • 3 мм/об
  • 5 мм/об
  • 8 мм/об
  • 10 мм/об
  • 12,7 мм/об
  • 20 мм/об

Обозначение

Что означает EGSL-BS-55-250-12.7P

  1. EGSLСерия

    Мини-суппорт

  2. BSПривод

    Шарико-винтовая передача

  3. 55Типоразмер

    55

  4. 250Ход

    250 мм

  5. 12.7PШаг винта

    12,7 мм

Характеристики

Технические данные EGSL-BS-55-250-12.7P

Основные

Рабочий ход
250 мм
Размер
55
Параллельное перемещение по оси z
0,1 мм
Параллелизм
0,125 мм
Реверсивный люфт
<= 50 мкм
Диаметр шпинделя
12,7 мм
Шаг шпинделя
12,7 мм/об
Положение при сборке
Любое
Направляющая
Шариковая направляющая
Тип конструкции
Электрический мини-суппорт; Направляющая; С шарико-винтовой передачей
Тип мотора
Шаговый мотор; Сервомотор
Тип шпинделя
Шарико-винтовая передача
Определение позиции
Для герконов
Макс. ускорение
25 м/с²
Макс. скорость
1 м/с
Точность повторения
±0,015 мм
Рабочий цикл
100 %
Уровень звукового давления
65 дБ(А)
Класс защиты
IP40
Постоянное усилие подачи
200 Н
Макс. приводной момент
1,25 Н·м
Макс. усилие Fy
563 Н
Макс. усилие Fz
563 Н
Макс. момент Mx
27 Н·м
Макс. момент My
33 Н·м
Макс. момент Mz
33 Н·м
Макс. радиальное усилие на приводном валу
260 Н
Макс. усилие подачи Fx
300 Н
Движущий момент на холостом ходу
0,13 Н·м
Ориентировочное значение полезной нагрузки, горизонтальной
10 кг
Ориентировочное значение полезной нагрузки, вертикальной
10 кг
Массовый момент инерции JL на кг нагрузки
0,041 кг·см²
Массовый момент инерции, JO
0,2327 кг·см²
Коэффициент подачи
12,7 мм/об
Интервалы обслуживания
Смазка на весь срок службы
Тип крепления
С внутренней резьбой; с центрирующей втулкой; с принадлежностями

Условия работы

Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
0 … 60 °C

Масса

Перемещаемая масса
1740 г
Вес продукта
4050 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевое литье; Окрашен
Материал направляющей рейки
Катанная подшипниковая сталь
Материал корпуса
Алюминиевый сплав; Анодированный
Материал траверсы
Алюминиевый сплав; Анодированный
Материал гайки шпинделя
Катанная подшипниковая сталь
Материал шпинделя
Катанная подшипниковая сталь

Принадлежности

Что подходит к EGSL-BS-55-250-12.7P

По разделу «Принадлежности» каталога Festo — для размера 55.

Датчики и кабели5
Крепление6

Документы

Документация

PDFТаблица данных EGSL-BS-55-250-12.7PPDF · Festo · на русскомPDFКаталог Festo EGSLPDF · на английском · Festo, 2026EGSLВсе исполнения серии17 позиций, подбор по параметрам

FAQ

Частые вопросы

EGSL-BS-55-250-12.7P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EGSL-BS-55-250-12.7P?

Мини-суппорт Festo EGSL-BS-55-250-12.7P, артикул 559339: размер — 55; рабочий ход — 250 мм; шаг шпинделя — 12,7 мм/об; параллелизм — 0,125 мм; параллельное перемещение по оси z — 0,1 мм; масса — 4,05 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое мини-суппорт?

Привод с кареткой на точной направляющей: каретка воспринимает нагрузку и момент, поэтому захват или деталь ставят прямо на неё.

03В каких условиях можно использовать EGSL-BS-55-250-12.7P?

По таблице данных Festo: температура окружающей среды — 0 … 60 °C; класс защиты — IP40.

04Из каких материалов изготовлен EGSL-BS-55-250-12.7P?

Материал крышки — алюминиевое литье, окрашен; материал направляющей рейки — катанная подшипниковая сталь; материал корпуса — алюминиевый сплав, анодированный; материал траверсы — алюминиевый сплав, анодированный. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение EGSL-BS-55-250-12.7P?

EGSL — мини-суппорт; BS — привод: шарико-винтовая передача; 55 — типоразмер: 55; 250 — ход: 250 мм; 12.7P — шаг винта: 12,7 мм.

06Какие исполнения есть в серии EGSL, кроме EGSL-BS-55-250-12.7P?

В серии «Мини-суппорт EGSL» — 17 позиций. У EGSL-BS-55-250-12.7P: шаг шпинделя — 12,7 мм/об. Другие варианты (шаг шпинделя: 5 мм/об) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к EGSL-BS-55-250-12.7P?

В блоке «Принадлежности» на этой странице: датчики и кабели (5), крепление (6). Например: EAPM-G1-55-SLS, EASC-G1-55-100. Подобраны по каталогу Festo для этого размера.

08Есть ли на EGSL-BS-55-250-12.7P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EGSL; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит EGSL-BS-55-250-12.7P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EGSL-BS-55-250-12.7P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10EGSL-BS-55-250-12.7P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 559339; ввоз официальный, с грузовой таможенной декларацией.
