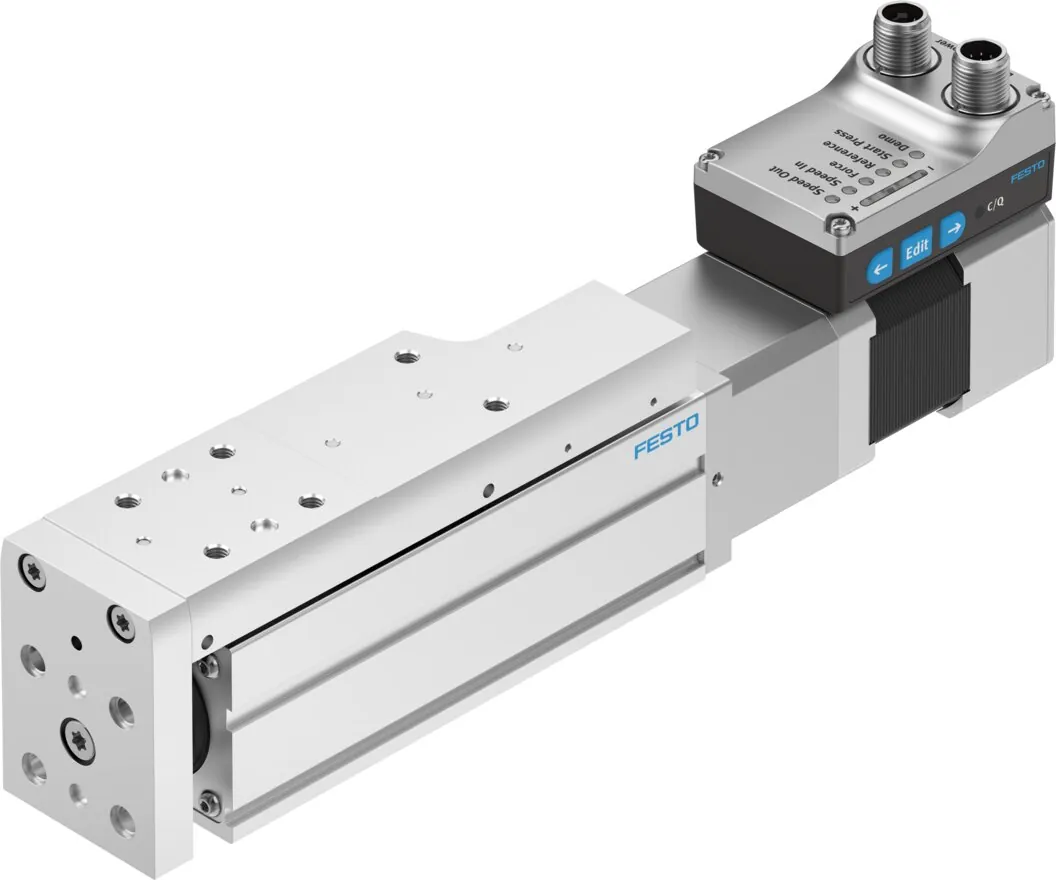

FestoМини-суппорт в сборе

EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA

GTIN 4052568457709 Оригинал Festo

Мини-суппорт в сборе Festo EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA: 45; 75 мм; 10 мм/об; 10 мм.

Размер
45
Рабочий ход
75 мм
Шаг шпинделя
10 мм/об
Диаметр шпинделя
10 мм
Резерв хода
0 мм
Масса
1,71 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Рабочий ход

Обозначение

Что означает EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA

  1. EGSSСерия

    Мини-суппорт в сборе

  2. BSПривод

    Шарико-винтовая передача

  3. KFНаправляющая

    Шариковая направляющая качения

  4. 45Типоразмер

    45

  5. 75Ход

    75 мм

  6. 10PШаг винта

    10 мм

  7. STТип двигателя

    Шаговый двигатель ST

  8. MКонтроллер

    Встроенный

  9. H1Панель управления

    Встроенный

  10. PLKПротокол или управление

    PNP и IO-Link

  11. AAКонтроль конечных положений

    Со встроенным контролем конечных положений

Характеристики

Технические данные EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA

Основные

Рабочий ход
75 мм
Размер
45
Резерв хода
0 мм
Реверсивный люфт
150 мкм
Диаметр шпинделя
10 мм
Шаг шпинделя
10 мм/об
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Электрический мини-суппорт; С шарико-винтовой передачей; Со встроенным приводом
Тип мотора
Шаговый мотор
Тарировка
Фиксирующий упор, позитивный; Фиксирующий упор, негативный
Тип шпинделя
Шарико-винтовая передача
Определение позиции
Энкодер двигателя; Для герконов
Датчик положения ротора
Абсолютный однооборотный энкодер
Принцип измерения поворотного энкодера
Магнитный
Функция защиты
Индикация температуры
Дополнительные функции
Пользовательский интерфейс; Встроенный контроль конечных положений
Дисплей
LED
Режим готовности дисплея
LED
Макс. ускорение
5 м/с²
Макс. скорость
0,25 м/с
Скорость в режиме Speed Press
0,01 м/с
Точность повторения
±0,015 мм
Характеристики цифровых выходов
Конфигурируемый; Без гальванической развязки
Рабочий цикл
100 %
Класс защиты изоляции
B
Макс. ток, цифровые выходы логики
100 мА
Макс. потребление тока
3 А
Макс. потребление тока, система управления
300 мА
Номинальное напряжение DC
24 В
Номинальный ток
3 А
Параметры конфигурации интерфейса
IO-Link; Пользовательский интерфейс
Триггер энкодера положения ротора
16 Bit
Допустимые колебания напряжения
+/- 15 %
Электропитание, тип подключения
Разъем
Электропитание, технология подключения
M12x1, кодировка T to EN 61076-2-111
Электропитание, количество контактов/проводов
4
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Стойкость к вибрации
Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
Относительная влажность воздуха
0 — 90 %
Класс защиты
IP40
Класс безопасности
III
Примечание по окружающей температуре
При температуре окружающей среды выше 30 °C мощность нужно снижать; на 2 % на каждый градус.
Фиксированное значение динамической базовой нагрузки подшипника
7413 Н
Значение динамической базовой нагрузки линейной направляющей
3240 Н
Значение динамической базовой нагрузки винтового привода
3200 Н
Макс. усилие Fy
1314 Н
Макс. усилие Fz
1314 Н
Макс. момент Mx
8,14 Н·м
Макс. момент My
7,05 Н·м
Макс. момент Mz
7,05 Н·м
Fх с теоретическим ресурсом 100 км (только с точки зрения направляющей)
20 Н·м
Fy с теоретическим ресурсом 100 км (только с точки зрения направляющей)
17 Н·м
Fz с теоретическим ресурсом 100 км (только с точки зрения направляющей)
17 Н·м
Макс. радиальное усилие на приводном валу
340 Н
Макс. усилие подачи Fx
120 Н
Ориентировочное значение полезной нагрузки, горизонтальной
6 кг
Ориентировочное значение полезной нагрузки, вертикальной
6 кг
Значение статистической базовой нагрузки винтового привода
5900 Н
Значение статистической базовой нагрузки линейной направляющей
5630 Н
Коэффициент подачи
10 мм/об
Фиксированное значение статистической базовой нагрузки подшипника
3966 Н
Справочное значение, характеристики движения
5000 km
Интервалы обслуживания
Смазка на весь срок службы
Кол-во цифровых выходов на 24 В DC
2
Кол-во цифровых логических входов
2
Спецификация, цифровой вход
По IEC 61131-2, тип 1
Диапазон работы логических входов
24 В
IO-Link, поддержка SIO режима
Да
Характеристики логических входов
Конфигурируемый; Без гальванической развязки
IO-Link, протокол
Устройство V 1.1
IO-Link, режим связи
COM3 (230.4 kbd)
IO-Link, тип порта
A
IO-Link, число портов
1
IO-Link, ширина данных процесса OUT
2 байта
IO-Link, содержание данных процесса OUT
1 bit (Move in); 1 bit (Move out); 1 bit (Quit Error); 1 bit (Move Intermediate)
IO-Link, ширина данных процесса IN
2 байта
IO-Link, данные процесса содержат IN
1 bit (State Device); 1 bit (State Intermediate); 1 bit (State Move); 1 bit (State in); 1 bit (State out)
IO-Link, содержание сервисных данных IN
32 bit Force; 32 bit Position; 32 bit Speed
IO-Link, минимальное время цикла
1 мс
IO-Link, требуется память данных
0,5 кБ
Макс. длина линии
15 м, выходы; 15 м, входы; 20 м с IO-Link
Цифровые выходы
PNP (положительное переключение)
Вход логической схемы
PNP (положительное переключение)
IO-Link, способ присоединения
Разъем
Логический интерфейс, тип подключения
Разъем
Логический интерфейс, способ подключения
M12x1, A-код в соответствии с EN 61076-2-101
Логический интерфейс, число контактов
8
Логический интерфейс, схема контактов
00992264
Тип крепления
С внутренней резьбой; с центрирующей втулкой; с принадлежностями; С цилиндрическим штифтом

Условия работы

Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Класс чистоты помещения
Класс 9 по ISO
Температура хранения
−20 … 60 °C
Температура окружающей среды
0 … 50 °C

Масса

Перемещаемая масса при ходе 0 мм
212 г
Дополнительный коэффициент массы на 10 мм хода
30 г
Вес продукта
1709 г
Базовый вес на 0 мм хода
1238 г
Дополнительный вес на 10 мм хода
63 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал направляющей рейки
Катанная подшипниковая сталь
Материал корпуса
Анодированный алюминий
Материал траверсы
Анодированный алюминий
Материал штока
Легированная сталь, нержавеющая
Материал каретки
Анодированный алюминий
Материал гайки шпинделя
Катанная подшипниковая сталь
Материал шпинделя
Катанная подшипниковая сталь

Принадлежности

Что подходит к EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA

По разделу «Принадлежности» каталога Festo — для размера 45.

Датчики и кабели24
Крепление3

Документы

Документация

PDFТаблица данных EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AAPDF · Festo · на русскомPDFКаталог Festo EGSS BSPDF · на английском · Festo, 2025EGSSВсе исполнения серии16 позиций, подбор по параметрам

FAQ

Частые вопросы

EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA?

Мини-суппорт в сборе Festo EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA, артикул 8083816: размер — 45; рабочий ход — 75 мм; шаг шпинделя — 10 мм/об; диаметр шпинделя — 10 мм; резерв хода — 0 мм; масса — 1,71 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое мини-суппорт?

Привод с кареткой на точной направляющей: каретка воспринимает нагрузку и момент, поэтому захват или деталь ставят прямо на неё.

03В каких условиях можно использовать EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP40.

04Из каких материалов изготовлен EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA?

Материал направляющей рейки — катанная подшипниковая сталь; материал корпуса — анодированный алюминий; материал траверсы — анодированный алюминий; материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA?

EGSS — мини-суппорт в сборе; BS — привод: шарико-винтовая передача; KF — направляющая: шариковая направляющая качения; 45 — типоразмер: 45; 75 — ход: 75 мм; 10P — шаг винта: 10 мм; ST — тип двигателя: шаговый двигатель ST; M — контроллер: встроенный; H1 — панель управления: встроенный; PLK — протокол или управление: PNP и IO-Link; AA — контроль конечных положений: со встроенным контролем конечных положений.

06Какие исполнения есть в серии EGSS, кроме EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA?

В серии «Мини-суппорт в сборе EGSS» — 16 позиций. У EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA: рабочий ход — 75 мм. Другие варианты (рабочий ход: 25 мм, 50 мм, 100 мм, 125 мм, 150 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA?

В блоке «Принадлежности» на этой странице: датчики и кабели (24), крепление (3). Например: EAPM-L2-45-SLS, EAHF-L2-45-P. Подобраны по каталогу Festo для этого размера.

08Есть ли на EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EGSS BS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8083816; ввоз официальный, с грузовой таможенной декларацией.
