FestoПоворотный подъемный модуль

EHMB-20-200

GTIN 4052568226947 Оригинал Festo

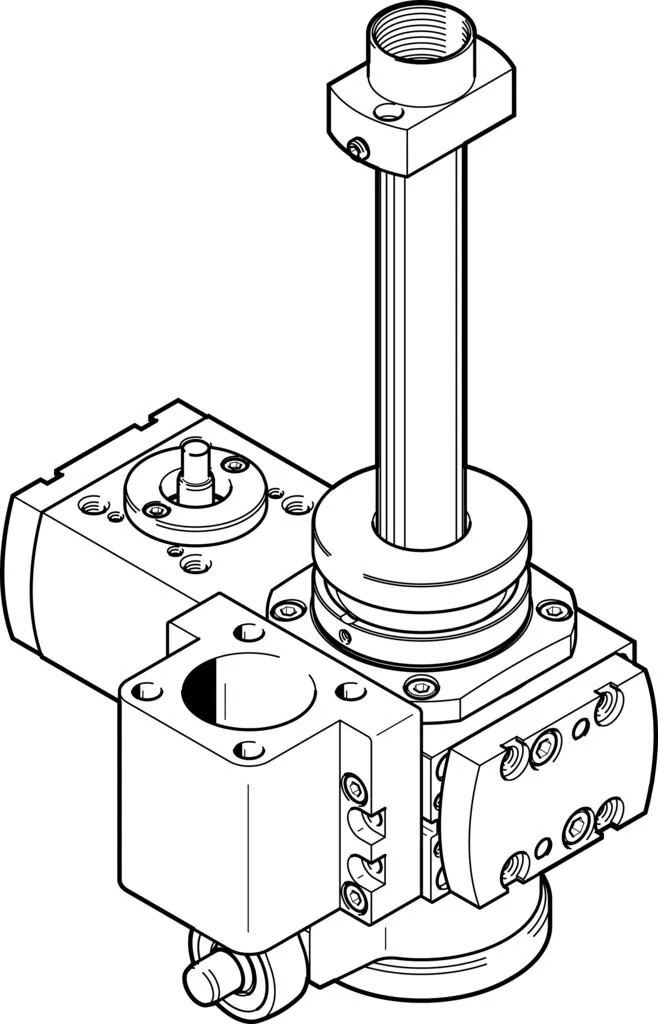

Поворотный подъемный модуль Festo EHMB-20-200: 20; 0 … 200 мм; 6 мм; 2 мм.

Размер
20
Рабочий ход
0 … 200 мм
Диаметр зубчатого колеса привода
6 мм
Шаг зубчатого ремня
2 мм
Угол поворота
Бесконтактный
Масса
1,85 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Рабочий ход

Обозначение

Что означает EHMB-20-200

  1. EHMBСерия

    Поворотный подъемный модуль

  2. 20Типоразмер

    20 мм

  3. 200Ход

    200 мм

Характеристики

Технические данные EHMB-20-200

Основные

Диаметр зубчатого колеса привода
6 мм
Рабочий ход
0 … 200 мм
Размер
20
Угол поворота
Бесконтактный
Шаг зубчатого ремня
2 мм
Положение при сборке
Любое
Тип редуктора
Привод с зубчатым ремнем
Тип конструкции
Электромеханический поворотный модуль; С зубчатым ремнем
Коэффициент редукции
4,5:1
Maкс. выходная скорость
300 1/min
Макс. входная скорость
1350 1/min
Макс. приводной момент
0,7 Н·м
Макс. усилие подачи Fx
480 Н
Движущий момент на холостом ходу
< 0,07 Н·м

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
1851 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вала привода
Легированная сталь, нержавеющая
Материал крышки
Алюминиевый сплав; Анодированный
Материал корпуса
Алюминиевый сплав; Анодированный
Материал зубчатого ремня
Полихлоропрен со стекловолокном

Принадлежности

Что подходит к EHMB-20-200

По разделу «Принадлежности» каталога Festo — для размера 20.

Датчики и кабели5
Крепление1
Прочее1

Документы

Документация

PDFТаблица данных EHMB-20-200PDF · Festo · на русскомPDFКаталог Festo EHMBPDF · на английском · Festo, 2026EHMBВсе исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

EHMB-20-200: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EHMB-20-200?

Поворотный подъемный модуль Festo EHMB-20-200, артикул 1107097: размер — 20; рабочий ход — 0 … 200 мм; диаметр зубчатого колеса привода — 6 мм; шаг зубчатого ремня — 2 мм; угол поворота — бесконтактный; масса — 1,85 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать EHMB-20-200?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C.

03Из каких материалов изготовлен EHMB-20-200?

Материал вала привода — легированная сталь, нержавеющая; материал крышки — алюминиевый сплав, анодированный; материал корпуса — алюминиевый сплав, анодированный; материал зубчатого ремня — полихлоропрен со стекловолокном. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение EHMB-20-200?

EHMB — поворотный подъемный модуль; 20 — типоразмер: 20 мм; 200 — ход: 200 мм.

05Какие исполнения есть в серии EHMB, кроме EHMB-20-200?

В серии «Поворотный подъемный модуль EHMB» — 6 позиций. У EHMB-20-200: рабочий ход — 0 … 200 мм. Другие варианты (рабочий ход: 0 … 100 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к EHMB-20-200?

В блоке «Принадлежности» на этой странице: датчики и кабели (5), крепление (1), прочее (1). Например: SIEN-M8B-PS-K-L, EASC-H1-20-200, DYSW-8-14-Y1F. Подобраны по каталогу Festo для этого размера.

07Есть ли на EHMB-20-200 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EHMB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит EHMB-20-200 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EHMB-20-200 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09EHMB-20-200 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1107097; ввоз официальный, с грузовой таможенной декларацией.
